Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
Linke
Chứng nhận:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

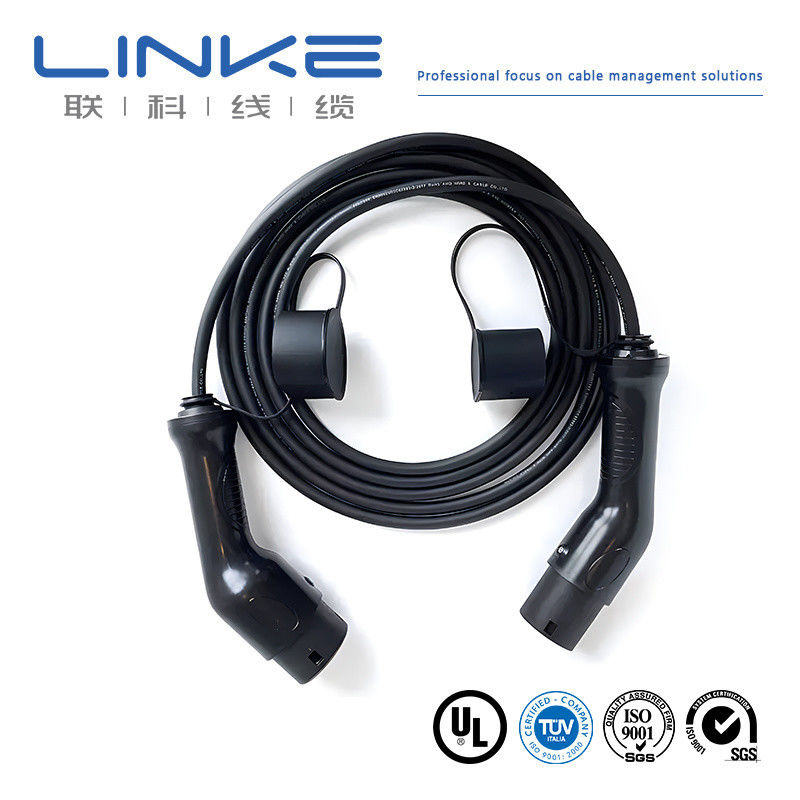

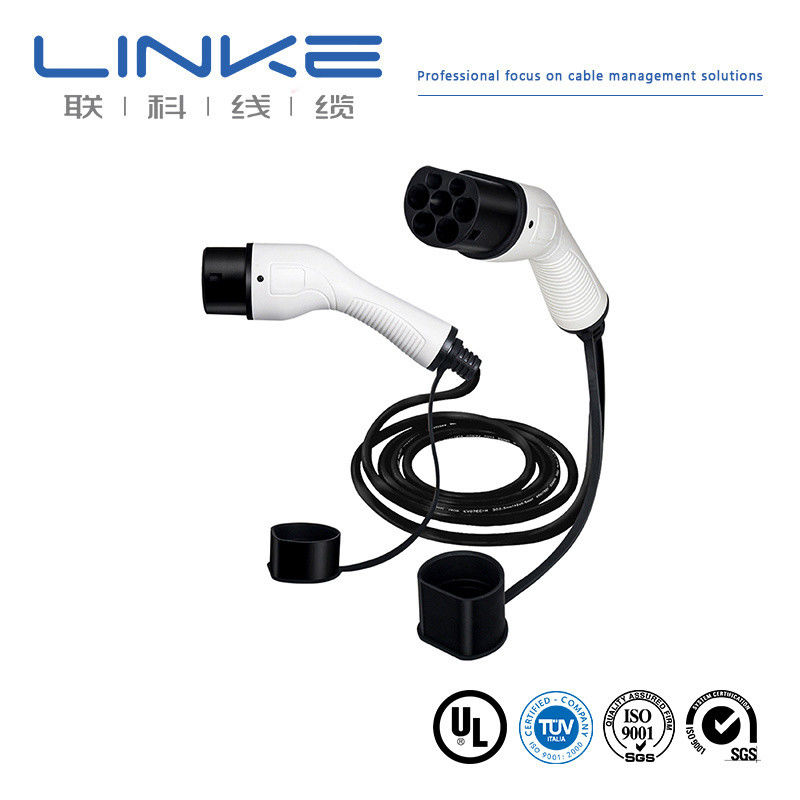

Các dây cáp sạc EV được sử dụng để kết nối các thiết bị sạc xe điện và cơ sở hạ tầng sạc để truyền điện cho xe điện và được trang bị một số lượng nhất định các đường tín hiệu,dây điều khiển, dây điện phụ trợ, vv để đảm bảo kiểm soát chính xác toàn bộ quy trình sạc và hoạt động an toàn.nhà để xeCác cáp sạc di động có thể được đặt trong xe.
lợi thế của sản phẩm cáp sạc:
Các sản phẩm linh hoạt với bán kính uốn cong nhỏ hơn 5D, tồn tại ở nhiệt độ cao và thấp, cung cấp khả năng chống dầu, chống axit và kiềm, chống nước, chống mòn,Kháng nứt, chống tia cực tím, chống cháy tốt, dẫn điện tốt và nhiệt độ dẫn không tăng đáng kể.
Nhấp vào liên kết để xem các trường hợp sử dụng cho cáp sạc EV:Các trường hợp:
------------------
Đưa ra sản phẩm dây cáp sạc:
Mô tả sản phẩm:
| Xây dựng | Đặc điểm |
| 1- Huấn luyện viên. | Nhiệt độ định danh: -40°C ∼90°C |
| Vật liệu: đồng trần | Điện áp định số: AC 300/500V, 450/750V; DC 1000V |
| 2.Khuyết nhiệt | Thử nghiệm bằng lửa: Phương pháp thử nghiệm theo EN 60332-1-2 |
| Vật liệu: EVI-2 | Phân tích uốn cong tối thiểu: ≥6*OD |
| Màu sắc: nâu, xanh dương, vàng/xanh | Điện áp dielektrik:2.5 kV AC cho lõi chính,2.0 kV AC cho CC/CP |
| 3. | Động lực nhiệt độ thấp: -40°C, Không có vết nứt |
| Vật liệu: sợi dây PP | Sốc nóng:150°C/1h Không nứt |
| 4.Tape | Chống dầu: IRM902, 100 °C*168h Sự thay đổi sức kéo <± 40%, Sự thay đổi kéo dài <± 30% |
| Vật liệu:Vải không dệt | Chống nghiền:Sq≤4, lực nghiền ≥4KN; 4≤Sq≤35, lực nghiền ≥11KN; |
| 5- Lớp vỏ | Chống axit và kiềm:168h, Sự thay đổi sức kéo ≤ 30%; Độ kéo dài≥100% |
| Vật liệu: TPU | Yêu cầu về môi trường:hợp với RoHS 2.0 và REACH |
| Màu sắc: Bất kỳ màu nào |
| Số sản phẩm | thông số kỹ thuật (đường tín hiệu được thiết kế theo nhu cầu sử dụng) | Chiều kính bên ngoài xoắn của dây dẫn | Chống dẫn | Dòng điện giới hạn tham chiếu | Không được bảo vệ
Chiều kính bên ngoài hoàn chỉnh |
Bao bì cáp |
|
|
3 × 1,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 1.6 | 13.3 | 10A | 8.6~9.6 | 800m/700# |
| 3 × 2,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 2.1 | 7.98 | 16A | 9.8~10.8 | 800m/700# | |
|
|
3 × 1,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 1.6 | 13.3 | 10A | 8.8~9.6 | 800m/700# |
| 3 × 2,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 2.1 | 7.98 | 16A | 10~10.8 | 800m/700# | |
| 3 × 4,0mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 2.8 | 4.95 | 20A | 11.5 | 500m/700# | |
| 3 × 6,0mm2 + ((0?? 6) × ((0,5?? 1,0) mm2 | 3.5 | 3.30 | 32A | 13.2 | 400m/800# | |
| 3×10,0mm2+(0?? 6) ×(0,5?? 1,0) mm2 | 4.5 | 1.91 | 40A | 16.3 | 500m/950# | |
| 3 × 16mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 5.7 | 1.21 | 63A | 19 | 500m/700# | |
| 5 × 2,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 2.1 | 7.98 | 16A | 13.5 | 500m/950# | |
| 5×4.0mm2+(0?? 6) ×(0.5?? 1.0) mm2 | 2.8 | 4.95 | 20A | 15 | 400m/950# | |
| 5 × 6,0mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 3.5 | 3.30 | 32A | 16.8 | 300m/950# | |
| 5 × 10,0mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 4.5 | 1.91 | 40A | 20 | 300m/1200# | |
| 5 × 16mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 5.7 | 1.21 | 63A | 23.5 | 800m/700# | |
| 5 × 25mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 7.2 | 0.78 | 80A | 29 | 800m/700# | |
| 5 × 35mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 8.4 | 0.554 | 125A | 32.8 | 500m/700# |
Các thông số kỹ thuật, kích thước và cấu trúc sản phẩm trên có thể được thay đổi do tiến bộ công nghệ. Các thông số kỹ thuật tương tự có thể được thiết kế và sản xuất theo nhu cầu của khách hàng.
Mô tả sản phẩm
| Xây dựng | Đặc điểm |
| 1- Huấn luyện viên. | Nhiệt độ định danh: -40°C ∼90°C |
| Vật liệu: đồng trần | Điện áp số: DC1500V |
| 2.Khuyết nhiệt | Thử nghiệm bằng lửa:Phương pháp thử nghiệm theo EN60332-1-2 |
| Vật liệu:EVI-2 | Xanh uốn cong: ≥6*OD |
| Màu sắc: Vàng/Xanh, Xanh, Xanh nâu, Đen, Xám | Điện áp dielektrik:2.5kVAC cho lõi chính,2.0kV AC cho CC/CP |
| 3. | Tác động nhiệt độ thấp: -40°C Không nứt |
| Vật liệu: PP hoặc vải bông | Sốc nóng:150°C/1h Không nứt |
| 4.Tape | Chống dầu:IRM 902 100 °C168h Sự thay đổi sức kéo < ± 40%, |
| Vật liệu:Vải không dệt | Sự biến đổi kéo dài < ± 30% |
| 5- Lớp vỏ | Chống nghiền:Sq≤4lực nghiền ≥4KN;4≤Sq≤35lực nghiền≥11KN |
| Vật liệu:TPU | Chống axit và kiềm:168hSự thay đổi độ bền kéo ≤30%Dài dài ≥100%Yêu cầu môi trường:hợp |
| Màu sắc: Bất kỳ màu nào | với RoHS2.0 và REACH |
| Số sản phẩm | Thông số kỹ thuật | Hướng dẫn viên xoắn đường kính bên ngoài |
Hướng dẫn viên kháng cự |
Ghi chú cho phép hiện tại |
Không được bảo vệ Vùng ngoài hoàn chỉnh đường kính |
cáp bao bì |
| 2 × 10 + 10 + P ((2 × 0,75) + 4 × 0.5 | 4.5 | 1.91 | 40A | 15.5 | 300m/950# | |
| 2 × 16 + 16 + P ((2 × 0,75) + 4 × 0.5 | 5.7 | 1.21 | 63A | 18 | 300m/950# | |
| 2 × 25 + 16 + P ((2 × 0,75) + 4 × 0.5 | 7.1 | 0.78 | 100A | 24.5 | 300m/950# | |
| 2 × 35 + 16 + P ((2 × 0,75) + 4 × 0.5 | 8.4 | 0.554 | 125A | 25.8 | 300m/950# | |
| 2 × 50 + 25 + P ((2 × 0,75) + 4 × 0.5 | 10.2 | 0.386 | 150A/200A | 30.2 | 400m/1200# | |
| 2 × 70 + 35 + P ((2 × 0,75) + 4 × 0.5 | 12.0 | 0.272 | 200A/250A | 34.7 | 400m/1200# | |
| 4 x 50 + 50 + 6 x 0.75 | 10.0 | 0.386 | 300A/350A | 38.5 | 300m/1200# | |
| 4 x 60 + 70 + 6 x 0.75 | 11.0 | 0.319 | 350A/400A | 43.5 | 200m/1200# | |
|
Thông số kỹ thuật: cáp điện 2 lõi 4mm2 đến 95mm2 hoặc 4-cáp điện lõi 50mm2 đến 260mm2, cáp PE 1 lõi 4mm đến 70mm, cáp điện phụ trợ 2 lõi 2,5 mm đến 6,0 mm (tùy chọn) cáp tín hiệu 0-12 lõi 0,5 mm đến 1,0 mm có thể được thêm vào,cáp tín hiệu có thể được bảo vệ hoặc cáp chính có thể được bảo vệCác thông số cụ thể của sản phẩm phải được áp dụng cho các bản vẽ kỹ thuật.
|
||||||
Cáp sạc xuân AC được chứng nhận TUV
| Cáp mùa xuân | Kích thước | Hướng dẫn OD Ref. mm | Tăng nhất kháng điện dẫn mΩ/m@20°C | Khả năng áp suất cho phép @20°C môi trường xung quanh Ref. | Không được che chắn Độ kính trên mm Ref. | Bao bì M/Reel ((Ref.) |
| 3 × 1,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 1.6 | 13.3 | 10A | 10.0 | TBD | |
| 3 × 2,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 2.1 | 7.98 | 16A | 11.2 | TBD | |
| 3 × 1,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 1.6 | 13.3 | 10A | 10.0 | TBD | |
| 3 × 2,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 2.1 | 7.98 | 16A | 11.2 | TBD | |
| 3 × 4mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 2.8 | 4.95 | 20A | 12.5 | TBD | |
| 3 × 6mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 3.2 | 3.3 | 32A | 13.3 | TBD | |
| 5 × 2,5mm2 + ((0 √ 6) × (0,5 √ 1,0) mm2 | 2.1 | 7.98 | 16A | 13.3 | TBD | |
| 5 × 4mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 2.8 | 4.95 | 20A | 15.5 | TBD | |
| 5 × 6mm2 + ((0 √ 6) × ((0,5 √ 1,0) mm2 | 3.2 | 3.3 | 32A | 16.5 | TBD | |
| Các thông số cụ thể của sản phẩm nên phù hợp với bản vẽ kỹ thuật. | ||||||
Nhà sản xuất dây và cáp Linke Cable Technology Co., Ltd là một nhà cung cấp cáp hàng đầu ở Trung Quốc.
Linke Cable đã tập trung vào R & D, sản xuất và tiếp thị dây và cáp.
Chúng tôi chuyên về cáp sạc EV, cáp y tế, cáp silicon, cáp mùa xuân,
cáp đan, cáp kéo, dây UL, cáp ô tô, vv
Tại Linke Cable, chúng tôi tin rằng có một cách tốt hơn để đưa các cáp tốt hơn ra thị trường.
để phát triển các cáp tốt hơn cho khách hàng và cải thiện chất lượng cuộc sống.
Giấy chứng nhận của chúng tôi:
Chúng tôi đã vượt qua UL.1007,UL1185,UL1672,UL10070,UL10483,UL1015,UL1569,UL10012,UL10269
(Một dây dẫn, cách nhiệt nhựa)
Phương pháp sử dụng:
UL2835, UL20276, UL20549, UL21198,2104,UL2464,UL2576,UL2661,UL2919,UL20279,UL20886,UL21664
ISO9001 và ISO13485, TS16949
CNR - Vật liệu dây điện của thiết bị,
PVC được xăng đơn,được định 105oC,1000V,ClassI,GroupA,B,orAB,FT1 và/hoặc FT2.
Cáp vỏ PVC không tích hợp, được đánh giá 105"C, 1000V, lớp I, lớp I hoặc lớp I/Il, nhóm A, B hoặc AB, FT1 và/hoặc FT2.
Cáp vỏ không tích hợp TPU được xát ra, được đánh giá 80"C, 300V, lớp I, lớp I hoặc lớp I/Il, nhóm A, B hoặc AB, FT1 và/hoặc FT2
