(EVSE) (cáp sạc DC, với một cắm sạc xe và cuối đường dây miễn phí, được sử dụng để nhanh chóng
sạc xe điện (EV) thông qua ổ cắm CCS 2 của xe, được sử dụng để lắp đặt nó
tại trạm sạc xe điện (EVSE)
Thông số kỹ thuật sản phẩm
(CCS-2 Connector xe) 2
1. (Loại và mô tả cắm)
Loại sản phẩm cơ bản Điện áp/điện tích định số Cáp thông số kỹ thuật đường kính bên ngoài ((mm)
E121-40531X 80A 1000V 2 × 16 + 16 + 6 × 0,75 ¥ 18,5 ± 0.5
E121-40631X 125A 1000V 2 × 35 + 16 + 6 × 0,75 ¥ 24,0 ± 0.6
E121-41331X 150A 1000V 2 × 50 + 25 + 6 × 0,75 ¥ 28,0 ± 0.8
E121-40731X 200A 1000V 2 × 70 + 35 + 6 × 0,75 ¥ 33,0 ± 0.8
E121-40831X 250A 1000V 2 × 70 ((73) + 35 + 6 × 0,75 33.5 ± 0.8
2Mô tả sản phẩm:
> iec62196 - 3 - 2016 (Tiêu chuẩn:IEC62196-3-2016);
> Hiệu suất chống nước tổng thể của đầu nối cao hơn
hơn IP67);
(Tình hình của sản phẩm
thiết kế mới, sản phẩm phù hợp với kỹ thuật con người-máy, nắm giữ thoải mái,
thuận tiện khi vận hành;)
> (Kháng tiếp xúc và tăng nhiệt độ của chân và ferrules vẫn đáp ứng các yêu cầu
yêu cầu của IEC62196-2016 sau 10.000 chu kỳ;)
> (Kế hoạch cấu trúc nội bộ
của sản phẩm là ngắn gọn nhưng không đơn giản, phù hợp với nhu cầu sản xuất thực tế);

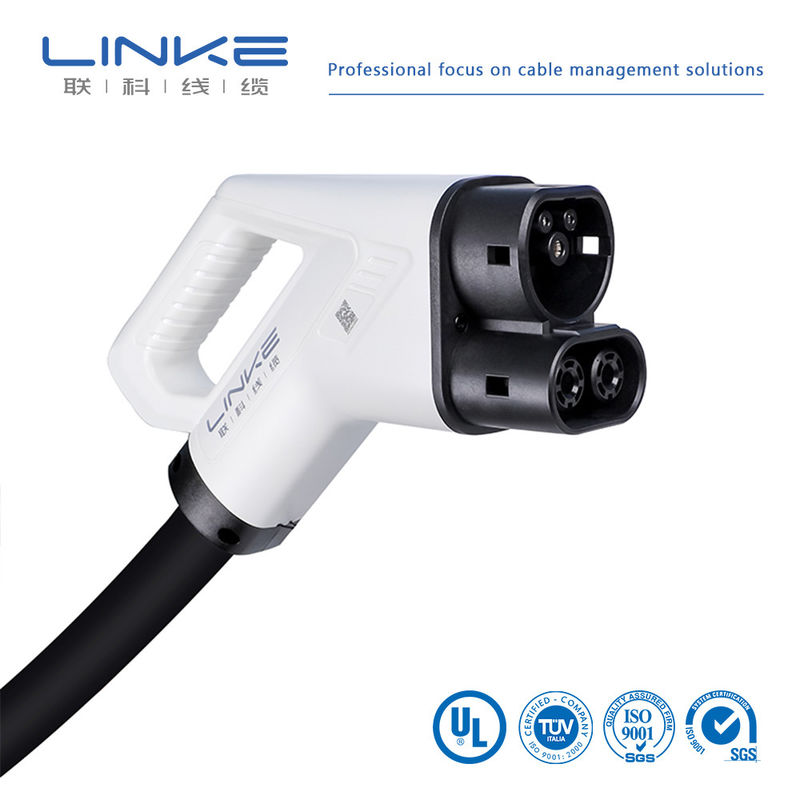

Bộ kết nối xe CCS-2
(vật liệu bao bọc sử dụng các loại nhựa kỹ thuật cao cấp mới, trong
môi trường vẫn có thể duy trì sự ổn định và chức năng của sản phẩm).
3. ((Các thông số kỹ thuật)
(Các tính chất điện)
> (Đồng điện áp) 1000V DC
> (Lưu lượng) 80A/125A/150A/200A
> (còn điện áp) 3500V AC,@<5mA,&1min
> (Kháng cách nhiệt) 1000MΩ@500V DC
> (Kháng tiếp xúc) ≤3mΩ
>
(Tần số làm việc) 50Hz
(Các đặc tính cơ học)
> (lực thâm nhập) < 100N
> (Cuộc sống cơ khí) >10000 次
(Môi trường hoạt động)
> (Phạm vi nhiệt độ hoạt động) -30°C+50°C
> (Phạm vi nhiệt độ môi trường) -30°C+105°C
> (Lớp ô nhiễm) 2
(Tỷ lệ IP)
> (mức độ bảo vệ) (IP54 phù hợp)
(IP55 không kết hợp)
Bộ kết nối xe CCS-2
(Kích thước)
(Thông tin an toàn):
(Đảm bảo rằng cắm CCS-2 được đặt đúng ở trạm sạc trong
để tránh va chạm, lái xe quá hoặc bất kỳ tình huống nào có thể gây nguy hiểm cho
khả năng sử dụng hệ thống.
C=1500±3%Ω 0,5w
6. ((Tiêu chuẩn thực hiện)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
Bộ kết nối không phù hợp để sản xuất và
phá vỡ mạch điện dưới tải.
với khóa (thiết bị giữ) sau khi lắp ráp hoàn thành.)
