Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
Linke
Chứng nhận:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Băng hình
Băng hình
Băng hình

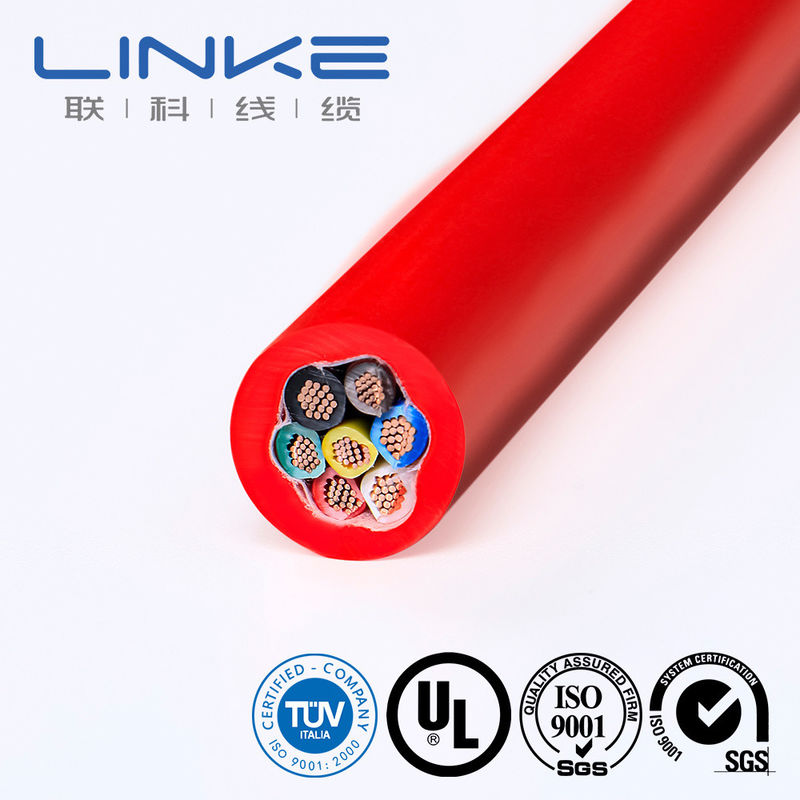

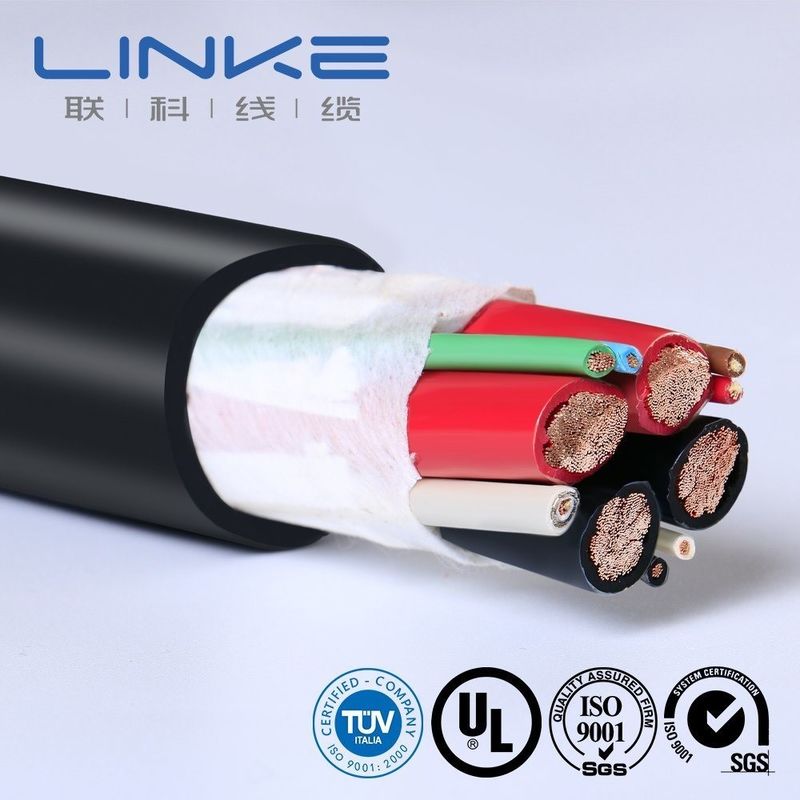

16A 32A Cáp sạc xe điện EV loại 2 với TUV&UL
Tiêu chuẩn tham chiếu: UL 2263
Số UL:E364879
|
Xây dựng |
Đặc điểm |
|
1- Huấn luyện viên. |
Nhiệt độ định danh:-50°C~105°C |
|
Vật liệu: đồng trần |
Năng lượng: 1000V |
|
2.Khuyết nhiệt |
Chống dẫn ((ở 20 °C):8AWG≤2.23Ω/km;10AWG≤3.51Ω/km;16AWG≤14.1Ω/km;Phương pháp thử nghiệm phù hợp với UL 2556 |
|
Vật liệu: TPE |
15°C Kháng cách nhiệt:8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;Phương pháp thử nghiệm phù hợp với UL 2556 |
|
Cmùi: Đen, đỏ, xanh lá cây/màu vàng hoặc khác |
Điện áp dielektrik:4.0kVAC/1 phút(8AWG),3.0KV AC/1 phút(10AWG), 2.0KV AC/1 phút(16AWG)Không có sự cố..Phương pháp thử nghiệm phù hợp với UL 2556 |
|
3. |
Phân tích uốn cong Min:≥6OD. |
|
Vật liệu: vải bông |
Động lực nóng:150°C/1h Không có vết nứt Phương pháp thử nghiệm phù hợp với UL 2556 |
|
4.Tape |
Thử nghiệm bằng lửa:FT1.Phương pháp thử nghiệm phù hợp với UL 2556 |
|
Vật liệu:Vải không dệt |
Độ bền kéo của cách điện:Trước khi lão hóa 5.5Mpa;Sau khi lão hóa(136°C/168H) ≥75% nguyên bản.Phương pháp thử nghiệm phù hợp với UL 2556 |
|
5- Lớp vỏ |
Độ kéo dài cách điện:Trước khi lão hóa200%;Sau khi lão hóa(136°C/168H) ≥75% nguyên bản.Phương pháp thử nghiệm phù hợp với UL 2556 |
|
Vật liệu: TPE |
Độ bền kéo của áo khoác:Trước khi lão hóa 8.3Mpa;Sau khi lão hóa(136°C/168H) ≥75% nguyên bản.Phương pháp thử nghiệm phù hợp với UL 2556 |
|
Màu sắc: Đen hoặc cam |
Chiều dài áo khoác:Trước khi lão hóa200%;Sau khi lão hóa(136°C/168H) ≥75% nguyên bản.Phương pháp thử nghiệm phù hợp với UL 2556 |
|
|
Thử nghiệm uốn cong lạnh:-40°C/4H, không nứt.Phương pháp thử nghiệm phù hợp với UL 2556 |
|
|
Thử nghiệm cú sốc nóng:150°C/1H, không bị nứt.Phương pháp thử nghiệm phù hợp với UL 2556 |
|
Loại |
Đường chính Kích thước & E |
Kích thước đường tín hiệu |
Khả năng sử dụng°C môi trường. |
Trên đường kính Ref. mm |
|
EVC 1001 |
10AGW/2+10AGW |
22AGW ((20AGW/18AGW/16AGW) 0-6 |
32A |
12.0±0.5 |
|
EVC 1002 |
9AGW/2+10AGW |
40A |
13.8±0.5 |
|
|
EVC 1003 |
8AGW/2+10AGW |
48A |
15.0±0.5 |
|
|
EVC 1004 |
6AGW/2+8AGW |
80A |
18.9±0.5 |
|
|
EVC 1005 |
3AGW/4+12AGW(14AGW/10AGW) |
18AGW ((20AGW/22AGW) 0-8 |
170A ((200A) |
28.3±1.0 |
|
EVC 1006 |
2AGW/4+12AGW(14AGW/10AGW) |
200A ((250A) |
31.0±1.0 |
|
|
EVC 1007 |
1/0AGW/4+12AGW(14AGW/10AGW) |
300A-350A |
36.5±1.0 |
|
|
EVC 1008 |
4AGW/2+14AGW |
120A |
21.0±1.0 |
|
|
EVC 1009 |
1AGW/4+14AGW |
|
250A ((300A) |
34.0±1.0 |

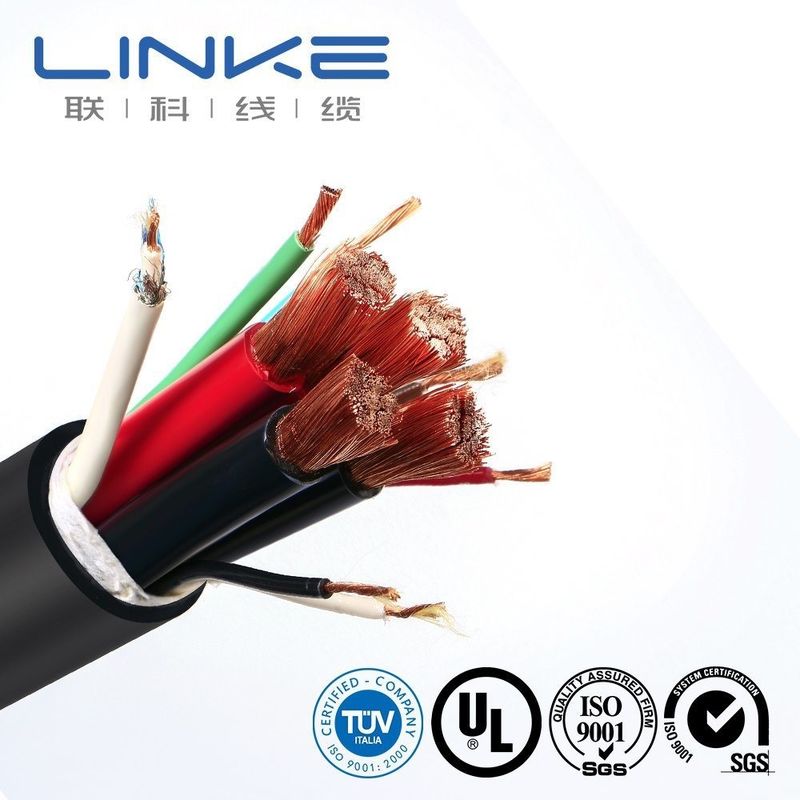

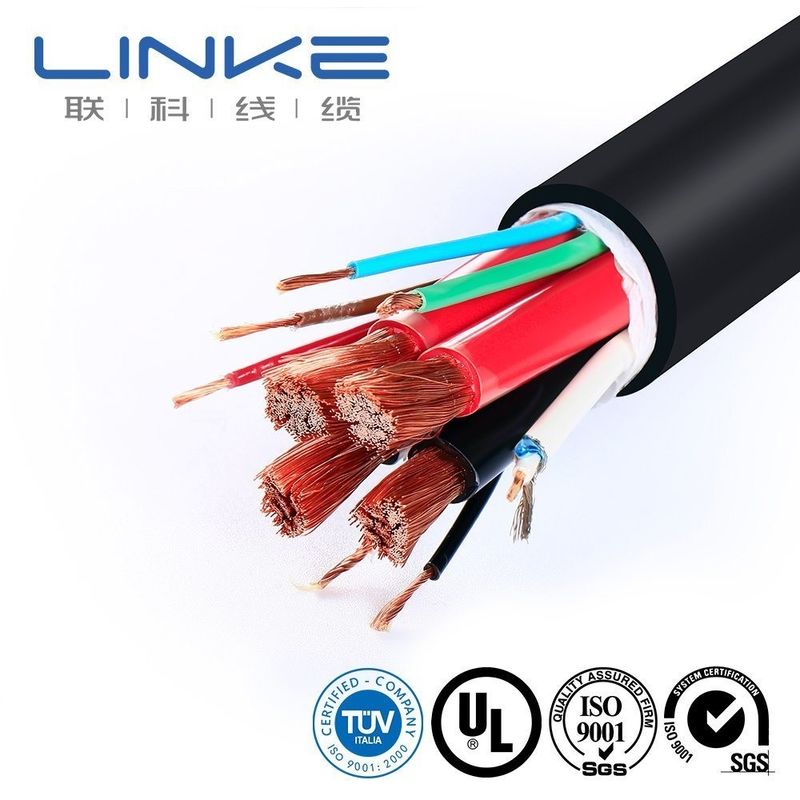

Cáp sạc UL 2263 EV (Phù hợp với CCS1)
Tiêu chuẩn tham chiếu: UL 2263
Số UL:E364879
| Xây dựng | Đặc điểm |
| 1- Huấn luyện viên. | Nhiệt độ định danh: -40°C-105°C |
| Vật liệu: đồng trần | Năng lượng: 300V; 600V hoặc 1000V |
| 2.Khuyết nhiệt | Thử nghiệm bằng lửa: Phương pháp thử nghiệm VW-1 phù hợp với UL 2556 |
| Vật liệu: TPE | Min: bán kính uốn cong: ≥6*OD |
| Màu sắc: Đen, Đỏ, Xanh/Màu hoặc khác | Điện áp dielectric: 1,5kVac / 1 phút. Không có phương pháp thử nghiệm hỏng phù hợp với UL 2556 |
| 3. | Biến lạnh: -40 °C / 4h Không nứt Phương pháp thử nghiệm phù hợp với UL 2556 |
| Vật liệu: vải bông | Động lực nóng:150°C/1h Không có vết nứt Phương pháp thử nghiệm phù hợp với UL 2556 |
| 4.Tape | Kháng dầu:IRM902, 60 °C/168h Độ kéo dài và kéo dài ≥ 70% Giá trị chưa lão hóa |
| Vật liệu:Vải không dệt | Chống nghiền:S≤12AWG 4,45kN, 12AWG |
| 5- Lớp vỏ | Chống khí hậu: 720 trên máy đo khí hậu xenon, không có vết nứt |
| Vật liệu: TPE | Yêu cầu về môi trường: Tuân thủ RoHS |
| Màu sắc: Đen hoặc Cam (có thể tùy chỉnh) |
| Loại | Kích thước | Đường dây dẫn OD mm Ref | Tăng nhất kháng điện dẫn mΩ/m@20°C | Khả năng áp suất cho phép @20°C môi trường xung quanh Ref. | Trên đường kính Ref. mm | Bao bì M/Reel (Ref.) |
| 600V hoặc 1000V EVE (TPE) | 3 × 16AWG | 1.5/1.2 | 14.1 | 12A | 10.8±0.5 | 1000m/700# |
| 3 × 14AWG | 1.9/1.2 | 8.88 | 16A | 11.8±0.5 | 800m/700# | |
| 3 × 12AWG | 2.4/1.2 | 5.58 | 23A | 14.3±0.5 | 500m/700# | |
| 3 × 10AWG | 3.0/1.2 | 3.51 | 32A | 15.6±0.5 | 500m/700# | |
| 2 × 8AWG + 10AWG | 4.3/3.0 | 2.23/3.51 | 46A | 20.9±0.8 | 500m/950# | |
| 2 × 6AWG + 8AWG | 5.4/4.3 | 1.40/2.23 | 63A | 23.4±0.8 | 400m/950# | |
| 3 × 16AWG + 1 × 18AWG | 1.5/1.2 | 14.1/22.4 | 12A | 11.4±0.5 | 800m/700# | |
| 3 × 14AWG + 1 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 13.5±0.5 | 500m/700# | |
| 3 × 12AWG + 1 × 18AWG | 2.4/1.2 | 5.58/22.4 | 23A | 14.5±0.5 | 500m/700# | |
| 3 × 10AWG + 1 × 18AWG | 3.0/1.2 | 3.51/22.4 | 32A | 15.8±0.6 | 500m/700# | |
| 2 × 8AWG + 10AWG + 18AWG | 4.3/3.0 | 2.23/3.51/22.4 | 46A | 20.9±0.8 | 500m/950# | |
| 2 × 6AWG + 8AWG + 18AWG | 5.4/4.3 | 1.40/2.23/22.4 | 63A | 23.4±0.8 | 400m/950# | |
| 2 × 4AWG + 6AWG + 18AWG | 6.6/5.4 | 0.882/1.4/22.4 | 75A | 27.0±0.9 | 300m/950# | |
| 3 × 16AWG + 2 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12A | 12.2±0.5 | 500m/700# | |
| 3 × 14AWG + 2 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 14.1±0.5 | 500m/700# | |
| 3 × 12AWG + 2 × 18AWG | 2.4/1.2 | 5.58/22.4 | 23A | 15.1±0.6 | 500m/700# | |
| 3 × 10AWG + 2 × 18AWG | 3.0/1.2 | 3.51/22.4 | 32A | 15.8±0.6 | 500m/700# | |
| 2 × 8AWG + 10AWG + 2 × 18AWG | 4.3/3.0 | 2.23/3.51 | 46A | 20.9±0.8 | 500m/950# | |
| 2 × 6AWG + 8AWG + 2 × 18AWG | 5.4/4.3 | 1.40/2.23 | 63A | 23.4±0.8 | 400m/950# | |
| 2 × 4AWG + 6AWG + 2 × 18AWG | 6.6/5.4 | 0.882/1.4 | 75A | 27.0±0.9 | 300m/950# | |
| 2 × 2AWG + 4AWG + 2 × 18AWG | 8.2/6.6 | 0.555/0.882 | 100A | 30.5±1.0 | 400m/1200# | |
| 2×1/0AWG+2AWG+4×16AGW | 10.5/8.2 | 0.349/0.555 | 200A | 38.0±1.0 | 250m/1200# | |
|
2×3/0AWG+1/0AWG (2×3/0AWG+4AWG+6X18AWG)
3/0AWG Đường dây mặt đất tối thiểu 4AWG
|
13.05/10.5 | 0.219/0.349 | 260A | 45.0±1.0 | 150m/1200# | |
| 4X1-0AWG+4AWG+6X18AWG | 10.4/6.5 | 0.351/0.882/23.6 | 300A/350A | 45.7±1.2 | 150m/1200# | |
| 300V EVJE ((TPE) | 3 × 16AWG | 1.5/1.2 | 3.51/22.4 | 12A | 9.5±0.3 | 1200m/700# |
| 3 × 14AWG | 1.9/1.2 | 8.88/22.4 | 16A | 10.2±0.5 | 1000m/700# | |
| 3 × 12AWG | 2.4/1.2 | 5.58/22.4 | 23A | 11.4±0.5 | 800m/700# | |
| 3 × 16AWG + 1 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12A | 10.5±0.5 | 1000m/700# | |
| 3 × 14AWG + 1 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 11.1±0.5 | 80m/700# | |
| 3 × 12AWG + 1 × 18AWG | 2.4/1.2 | 5.58/22.4 | 23A | 12.2±0.5 | 500m/700# | |
| 3 × 16AWG + 2 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12A | 11.3±0.5 | 800m/700# | |
| 3 × 14AWG + 2 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 12.0±0.5 | 800m/700# | |
| 3 × 12AWG + 2 × 18AWG | 2.4/1.2 | 5.58/22.4 | 23A | 13.1±0.5 | 500m/700# | |
| Số lượng dây tín hiệu có thể là 0 ~ 6, hoặc nhiều hơn, các thông số kỹ thuật dây dẫn tín hiệu có thể là 16AWG, 18AWG, 20AWG, 22AWG. | ||||||
Các thông số kỹ thuật, kích thước và cấu trúc sản phẩm trên có thể được thay đổi do tiến bộ công nghệ. Các thông số kỹ thuật tương tự có thể được thiết kế và sản xuất theo nhu cầu của khách hàng.
Nhà sản xuất dây và cáp Linke Cable Technology Co., Ltd là một nhà cung cấp cáp hàng đầu ở Trung Quốc.
Linke Cable đã tập trung vào R & D, sản xuất và tiếp thị dây và cáp.
Chúng tôi chuyên về cáp sạc xe điện, cáp y tế, cáp silicon, cáp mùa xuân,
cáp đan, cáp kéo, dây UL, cáp ô tô, vv
Tại Linke Cable, chúng tôi tin rằng có một cách tốt hơn để đưa các cáp tốt hơn ra thị trường.
để phát triển các cáp tốt hơn cho khách hàng và cải thiện chất lượng cuộc sống.
Triển lãm
Chúng tôi đã vượt qua UL.1007,UL1185,UL1672,UL10070,UL10483,UL1015,UL1569,UL10012,UL10269
(Một dây dẫn, cách nhiệt nhựa)
Phương pháp sử dụng:
UL20276, UL20549, UL21198,2104,UL2464,UL2576,UL2661,UL2919,UL20279,UL20886,UL21664
ISO9001 và ISO13485, TS16949
CNR - Vật liệu dây điện của thiết bị,
PVC được xăng đơn,được định 105oC,1000V,ClassI,GroupA,B,orAB,FT1 và/hoặc FT2.
Cáp vỏ PVC không tích hợp, được đánh giá 105"C, 1000V, lớp I, lớp I hoặc lớp I/Il, nhóm A, B hoặc AB, FT1 và/hoặc FT2.
Cáp vỏ không tích hợp TPU được xát ra, được đánh giá 80"C, 300V, lớp I, lớp I hoặc lớp I/Il, nhóm A, B hoặc AB, FT1 và/hoặc FT2
1. Alà anh một nhà sản xuất hoặc một công ty thương mại?
Chúng tôi là một nhà sản xuất chuyên nghiệp. Chúng tôi có thể kiểm soát đơn đặt hàng của bạn từ đầu đến cuối.
Chào mừng bạn đến thăm chúng tôi. Chúng tôi sẽ đón bạn ở Thâm Quyến.
2Làm thế nào tôi có thể lấy mẫu để kiểm tra chất lượng của bạn?
Các mẫu là miễn phí cho bạn. Khách hàng mới được mong đợi để trả cho chi phí vận chuyển.
3Số lượng đặt hàng tối thiểu là bao nhiêu?
Thường là 100m, tuy nhiên, dây cáp rất nặng.
Anh nên đặt hàng một số lượng thích hợp để tránh hàng hóa cao.
Vận chuyển bằng đường biển là lựa chọn tốt nhất.
4Tôi có thể được giảm giá không?
Nó phụ thuộc vào số lượng của bạn, chúng tôi có thể thực hiện giảm giá và chi phí vận chuyển.
5Công ty của anh có chấp nhận sản xuất OEM không?
Vâng, có thể in tên công ty của bạn, chúng tôi thậm chí tùy chỉnh thẻ chất lượng để quảng bá công ty của bạn
