Nguồn gốc:
Trung Quốc
Hàng hiệu:
Linke
Chứng nhận:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Số mô hình:
UL1569
Băng hình
Băng hình
Băng hình

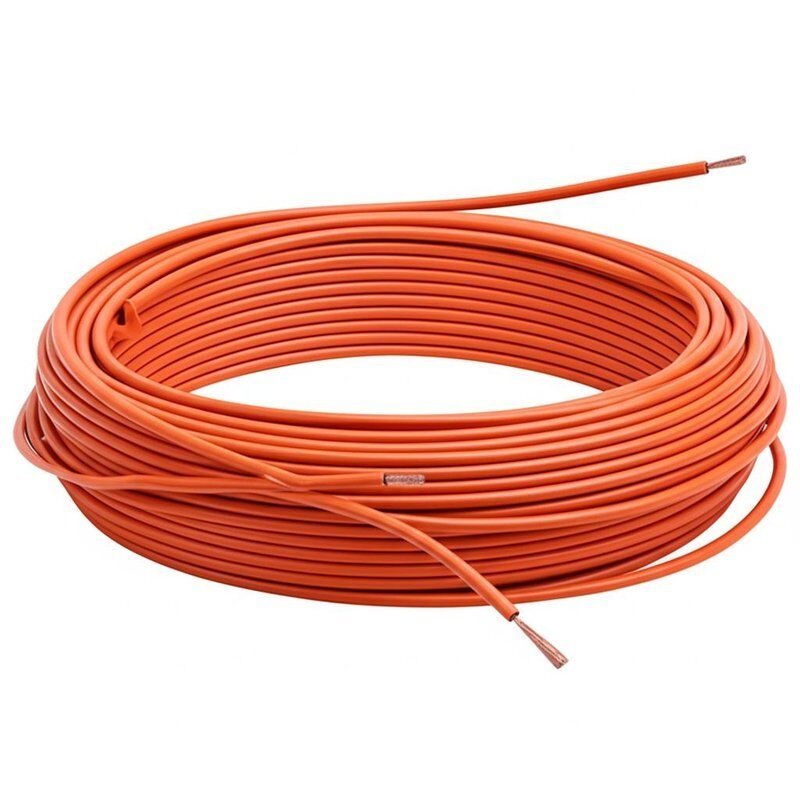

Cáp lõi đơn đồng mạ thiếc cách điện PVC được chứng nhận UL, thiết kế cho các ứng dụng dây điện tử, tuân thủ các tiêu chuẩn UL758/UL1581.
Linke cable technology (DongGuan) Co. Ltd. tập trung vào R&D và cung cấp các giải pháp chuyên nghiệp cho ngành Cáp & Dây, đặc biệt cho các khách hàng thuộc các ngành công nghiệp khác nhau. Bao gồm:
Linke Cable có khả năng phát triển sản phẩm đa dạng và năng lực kỹ thuật để hỗ trợ nhu cầu đa dạng của khách hàng. Chúng tôi đã nhận được các giấy phép sản phẩm sau: UL 758, CCC, RoHS, REACH, CE; Chúng tôi đã đạt được hệ thống quản lý chất lượng sau: ISO 9001-2015 (Tất cả sản phẩm); ISO 13485 (Thiết bị và dụng cụ y tế), IATF 16949 (Ngành ô tô)
Phòng thí nghiệm độc lập • Thiết bị kiểm tra hoàn chỉnh • Kiểm soát chất lượng toàn diện
Chúng tôi kiểm tra từng sản phẩm theo các tiêu chuẩn nghiêm ngặt để đảm bảo chất lượng vượt trội và hiệu suất đáng tin cậy.
Chúng tôi vận hành một phòng thí nghiệm kiểm tra chất lượng độc lập với đầy đủ thiết bị kiểm tra và quy trình tiêu chuẩn hóa. Bộ tiêu chuẩn kiểm tra sản phẩm đầy đủ của chúng tôi bao gồm tất cả các chỉ số hiệu suất và an toàn chính. Thông qua kiểm tra có hệ thống và nghiêm ngặt, chúng tôi kiểm soát hiệu quả chất lượng sản phẩm, giảm thiểu rủi ro và cung cấp cho bạn các sản phẩm an toàn, ổn định và chất lượng cao mà bạn có thể tin tưởng.
| Số. | Mục kiểm tra | Điều kiện kiểm tra | Yêu cầu kiểm tra | Dữ liệu kiểm tra | Kết quả |
|---|---|---|---|---|---|
| 1 | Kiểm tra cấu trúc | 1. Tuân thủ bảng kích thước dây 2. Độ dày tối thiểu ≥ 80% độ dày trung bình |
Tuân thủ bảng kích thước dây | Tham khảo hồ sơ kiểm tra | Đạt |
| 2 | Sốc nhiệt | Quấn mẫu trên thanh sắt có kích thước quy định, đặt trong lò lão hóa ở nhiệt độ quy định trong 1 giờ, làm nguội mẫu đến nhiệt độ phòng trong ít nhất 30 phút, sau đó quan sát mẫu | Không có vết nứt trên bề mặt mẫu | Không có vết nứt | Đạt |
| 3 | Biến dạng nhiệt | 1. Đo độ dày mẫu (đánh dấu vị trí đo) 2. Đặt mẫu và bộ gá kiểm tra vào lò lão hóa để làm nóng trước ở nhiệt độ quy định trong 1 giờ 3. Đặt mẫu dưới cột áp lực của bộ gá kiểm tra trong 1 giờ 4. Đo lại độ dày mẫu tại cùng vị trí |
1. Mẫu không được bị nứt bởi cột áp lực hoặc lộ lõi dẫn 2. Giảm độ dày ≤ 50% |
Tham khảo hồ sơ kiểm tra | Đạt |
| 4 | FT2 | Áp dụng ngọn lửa tiêu chuẩn ở độ cao 125mm một lần | 1. Ngọn lửa không được lan dọc theo chiều dài của nó 2. Ngọn lửa không được lan sang các vật liệu dễ cháy gần đó |
Tham khảo hồ sơ kiểm tra | Đạt |
| 5 | Lão hóa | 1. Lấy năm đoạn vỏ dài 200mm 2. Đặt mẫu trong lò lão hóa ở 158°C trong 168 giờ 3. Sau khi lấy mẫu ra, đặt ở nhiệt độ phòng 23±5°C trong 16 giờ, sau đó kiểm tra độ giãn dài khi đứt và độ bền kéo |
1. Độ giãn dài trước khi lão hóa ≥ 300%, độ giãn dài sau khi lão hóa ≥ 80% so với trước khi lão hóa 2. Độ bền kéo trước khi lão hóa > 1.41kg/mm², độ bền kéo sau khi lão hóa ≥ 80% so với trước khi lão hóa |
Tham khảo hồ sơ kiểm tra | Đạt |
| 6 | Uốn lạnh | Bảo quản mẫu trong hộp nhiệt độ thấp ở nhiệt độ quy định trong 4 giờ, quấn mẫu trên thanh sắt có kích thước quy định với số vòng quy định, hoàn thành việc quấn trong vòng 30 giây sau khi lấy mẫu ra khỏi hộp nhiệt độ thấp | Không có vết nứt trên bề mặt mẫu | Không có vết nứt | Đạt |
| 7 | Điện trở lõi dẫn | Đo điện trở của lõi dẫn dài một mét bằng đồng hồ đo điện trở DC | Ở 20°C, điện trở của 8AWG ≤ 2.23Ω/km | Tham khảo hồ sơ kiểm tra | Đạt |
Số kiểu UL: 1569
Điện áp định mức: 300V
Nhiệt độ định mức: 105°C
Tiêu chuẩn: UL758/UL1581
Đánh dấu: E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Linke Cable
Dây điện bên trong thiết bị gia dụng và thiết bị điện tử.
| Kích thước lõi dẫn (AWG) | Cấu tạo (Số/mm) | Đường kính (mm) | Độ dày danh nghĩa (mm) | Đường kính (mm) | Điện trở lõi dẫn tối đa (Ω/KM) Đồng trần |
Điện trở lõi dẫn tối đa (Ω/KM) Đồng mạ thiếc |
|---|---|---|---|---|---|---|
| 32 | 7/0.08 | 0.24 | 0.38 | 1.00±0.05 | 563.5 | 588.9 |
| 30 | 7/0.10 | 0.30 | 0.38 | 1.10±0.05 | 354 | 381 |
| 28 | 7/0.127 | 0.38 | 0.38 | 1.20±0.10 | 223 | 239 |
| 26 | 7/0.16 | 0.48 | 0.38 | 1.30±0.10 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.38 | 1.40±0.10 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.38 | 1.60±0.10 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.38 | 1.80±0.10 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.38 | 2.10±0.10 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.38 | 2.40±0.10 | 13.7 | 14.6 |
| 14 | 41/0.254 | 1.88 | 0.38 | 2.80±0.10 | 8.62 | 8.96 |
| 12 | 65/0.254 | 2.36 | 0.38 | 3.30±0.10 | 5.43 | 5.64 |
| 10 | 105/0.254 | 3.00 | 0.38 | 3.90±0.15 | 3.409 | 3.546 |

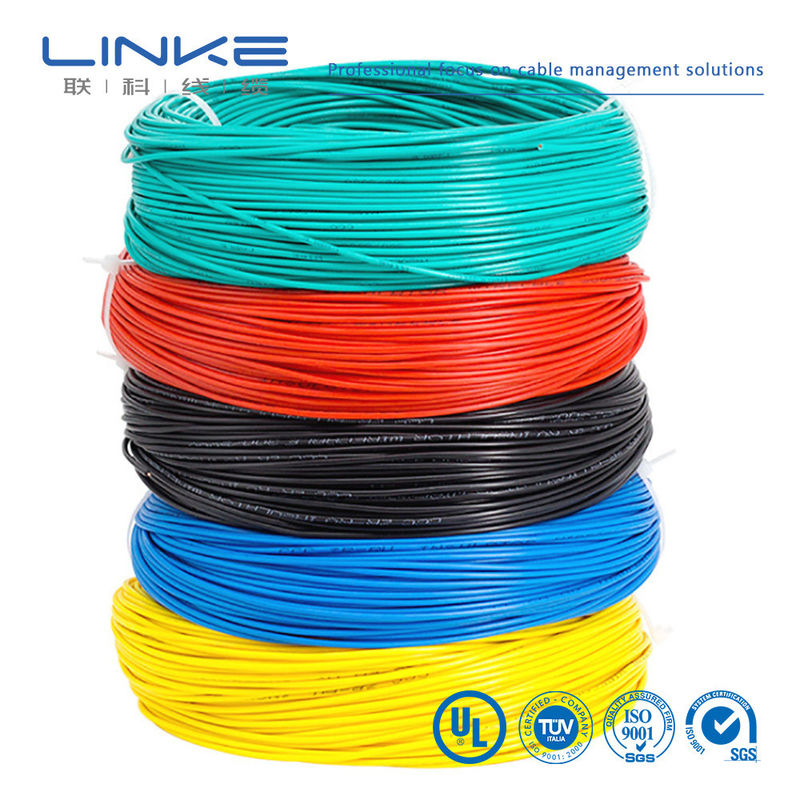

Đen, Nâu, Đỏ, Cam, Vàng, Xanh lá, Xanh dương, Tím, Xám, Trắng, Vàng/Xanh lá, Trong suốt
Thông số kỹ thuật dây có thể được tùy chỉnh theo yêu cầu cụ thể của bạn.
| Thương hiệu | LINKE | Tiết diện (mm²) | 0.01-500mm² |
| Cỡ dây (AWG) | [Ví dụ: 24AWG, 28AWG] | Lõi dẫn | Đồng mạ thiếc / đồng trần, dựa trên yêu cầu của khách hàng |
| Vật liệu cách điện | PVC/TPU/Cao su silicone/PE/PP/XLPE/Nylon/khác | Vật liệu vỏ bọc | [PVC/PU/Cao su/Bện/v.v.] |
| Chứng nhận | RoHS/REACH/UL/CE/IP68/v.v. | Chiều dài tùy chỉnh | [Ví dụ: 1m, 3ft, 5m ±5% dung sai] |
| Loại cáp | [Y tế/Nguồn/Âm thanh/Đồng trục/Điện/Ô tô/Lưu trữ năng lượng//v.v.] | Chống nhiễu | [Có chống nhiễu/Không chống nhiễu/Chống nhiễu bện] |
| Trở kháng | [Ví dụ: 75Ω (đối với cáp đồng trục)] | In ấn/Logo | [Văn bản/Nhãn/Logo, tối đa 20 ký tự] |
| Bán kính uốn | [Ví dụ: ≥5× đường kính cáp] | Dòng điện định mức | [Ví dụ: 5A] |
| Điện áp định mức | [Ví dụ: 30V AC/DC] | Vật liệu đầu nối | [Mạ vàng/Mạ niken/Đồng thau/v.v.] |
| Đầu nối | [Ví dụ: USB Type-C, Jack 3.5mm, RJ45] | Vỏ bọc | XLPE hoặc PE hoặc PVC RUBBER |
| Thời gian giao hàng | 7-14 ngày sau khi xác nhận đơn hàng | Màu sắc | [Đen/Trắng/Đỏ/Pantone tùy chỉnh/v.v.] |
| nhiệt độ | Âm 70°C đến 350°C (-70°C ~ 350°C) | Đóng gói | Cuộn/hộp/tấm/Tùy chỉnh |
| Dịch vụ hỗ trợ | cáp tùy chỉnh, giải pháp toàn diện, bao gồm cắt chính xác, bấm cos và lắp đặt đầu cốt (chỉ định vật liệu, ví dụ: đồng/mạ niken) | ||
