Thông số kỹ thuật sản phẩm
- Nhiệt độ định mức: 80℃
- Giá trị định mức: 60V DC & 25V AC
- Tiêu chuẩn: JASO D611
- Tùy chọn ruột dẫn: Rắn hoặc bện, đồng mạ thiếc hoặc đồng trần
- Cách điện PVC
- Ứng dụng: Dây và cáp ô tô thông thường
Thông số kỹ thuật
| LOẠI |
Diện tích ruột dẫn (mm²) |
Số lõi dây |
Đường kính dây (mm) |
Đường kính ngoài ruột dẫn (mm) |
Độ dày cách điện (mm) |
Đường kính ngoài dây (mm) |
Điện trở ruột dẫn tối đa (Ω/km, 20℃) |
| AV HEB HDEB |
2f |
37 |
0.26 |
1.80 |
0.60 |
3.2 |
9.50 |
|
3 |
58 |
0.26 |
2.30 |
0.70 |
3.9 |
6.06 |
|
|
61 |
0.26 |
2.40 |
0.70 |
3.9 |
5.76 |
|
5f |
7/9 |
0.32 |
3.10 |
0.80 |
4.7 |
3.71 |
|
|
7/30 |
0.18 |
3.40 |
0.80 |
4.7 |
3.56 |
|
8f |
7/22 |
0.26 |
4.20 |
0.90 |
5.7 |
3.32 |
|
9f |
7/16 |
0.32 |
4.20 |
1.00 |
6.4 |
2.09 |
|
10f |
19/6 |
0.32 |
4.20 |
1.00 |
6.6 |
2.05 |
|
10 |
62 |
0.45 |
4.10 |
0.90 |
6.6 |
1.87 |
|
|
63 |
0.450 |
4.50 |
1.00 |
6.6 |
1.84 |
|
|
7/9 |
0.450 |
4.50 |
1.00 |
6.6 |
1.84 |
|
15f |
19/9 |
0.32 |
5.30 |
1.10 |
7.5 |
1.37 |
|
20f |
19/13 |
0.32 |
6.50 |
1.10 |
8.6 |
0.946 |
|
30f |
19/19 |
0.32 |
7.80 |
1.40 |
10.8 |
0.647 |
|
40f |
19/26 |
0.32 |
9.10 |
1.40 |
12.3 |
0.437 |
|
50f |
19/32 |
0.32 |
10.10 |
1.60 |
13.5 |
0.384 |
|
60f |
19/39 |
0.32 |
11.10 |
1.60 |
14.5 |
0.315 |
|
85f |
19/56 |
0.32 |
13.10 |
2.00 |
17.2 |
0.220 |
|
100f |
19/71 |
0.32 |
14.90 |
2.00 |
19.0 |
0.173 |
Lưu ý: f biểu thị ruột dẫn có cấu trúc mềm.
| Thương hiệu |
LINKE |
Tiết diện (mm²) |
0.01-500mm² |
| Cỡ dây (AWG) |
[Ví dụ: 24AWG, 28AWG] |
Ruột dẫn |
Đồng mạ thiếc / đồng trần, dựa trên yêu cầu của khách hàng |
| Vật liệu cách điện |
PVC/TPU/Cao su silicone/PE/PP/XLPE/Nylon/khác |
Vật liệu vỏ bọc |
[PVC/PU/Cao su/Bện/v.v.] |
| Chứng nhận |
RoHS/REACH/UL/CE/IP68/v.v. |
Chiều dài tùy chỉnh |
[Ví dụ: 1m, 3ft, 5m ±5% dung sai] |
| Loại cáp |
[Y tế/Nguồn/Âm thanh/Đồng trục/Điện/Ô tô/Lưu trữ năng lượng//v.v.] |
Chống nhiễu |
[Có chống nhiễu/Không chống nhiễu/Chống nhiễu bện] |
| Trở kháng |
[Ví dụ: 75Ω (cho cáp đồng trục)] |
In ấn/Logo |
[Văn bản/Nhãn/Logo, tối đa 20 ký tự] |
| Bán kính uốn |
[Ví dụ: ≥5× đường kính cáp] |
Dòng điện định mức |
[Ví dụ: 5A] |
| Điện áp định mức |
[Ví dụ: 30V AC/DC] |
Vật liệu đầu nối |
[Mạ vàng/Mạ niken/Đồng thau/v.v.] |
| Đầu nối |
[Ví dụ: USB Type-C, Jack 3.5mm, RJ45] |
Vỏ |
XLPE hoặc PE hoặc PVC CAO SU |
| Thời gian giao hàng |
7-14 ngày sau khi xác nhận đơn hàng |
Màu sắc |
[Đen/Trắng/Đỏ/Pantone tùy chỉnh/v.v.] |
| Nhiệt độ |
Âm 70℃ đến 350℃ (-70℃ ~ 350℃) |
Đóng gói |
Cuộn/hộp/tấm/Tùy chỉnh |
| Dịch vụ hỗ trợ |
cáp tùy chỉnh, giải pháp toàn diện, bao gồm cắt chính xác, bấm đầu và lắp đặt các đầu nối (chỉ định vật liệu, ví dụ: đồng/mạ niken) |
Về Công ty TNHH Công nghệ Cáp Linke
Nhà sản xuất dây và cáp Linke Cable Technology Co., Ltd là nhà cung cấp cáp hàng đầu tại Trung Quốc. Trong hơn 10 năm qua, Linke Cable đã tập trung vào R&D, sản xuất và tiếp thị dây và cáp.
Linke cung cấp nhiều loại cáp & giải pháp cáp tùy chỉnh trên toàn thế giới. Chúng tôi chuyên về:
- Cáp sạc xe điện
- Cáp y tế
- Cáp silicone
- Cáp lò xo
- Cáp bện
- Cáp Towlobe
- Dây UL
- Cáp ô tô
Tại Linke Cable, chúng tôi tin rằng có một cách tốt hơn để đưa những sản phẩm cáp tốt hơn ra thị trường. Chúng tôi sử dụng phương pháp kỹ sư-kỹ sư để phát triển những sản phẩm cáp tốt hơn cho khách hàng và cải thiện chất lượng cuộc sống.
Chứng nhận chất lượng
Sản phẩm của chúng tôi đáp ứng các tiêu chuẩn quốc tế sau:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Lõi đơn, cách điện nhiệt dẻo)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 và ISO13485, TS16949
CNR - Vật liệu dây điện cho thiết bị
Dây đơn cách điện PVC đùn, định mức 105℃, 1000V, Lớp I, Nhóm A, B, hoặc AB, FT1 và/hoặc FT2
Cáp vỏ bọc không liền kề PVC đùn, định mức 105℃, 1000V, Lớp I, Lớp hoặc Lớp I/II, Nhóm A, B, hoặc AB, FT1 và/hoặc FT2
Cáp vỏ bọc không liền kề TPU đùn, định mức 80℃, 300V, Lớp I, Lớp hoặc Lớp I/II, Nhóm A, B, hoặc AB, FT1 và/hoặc FT2

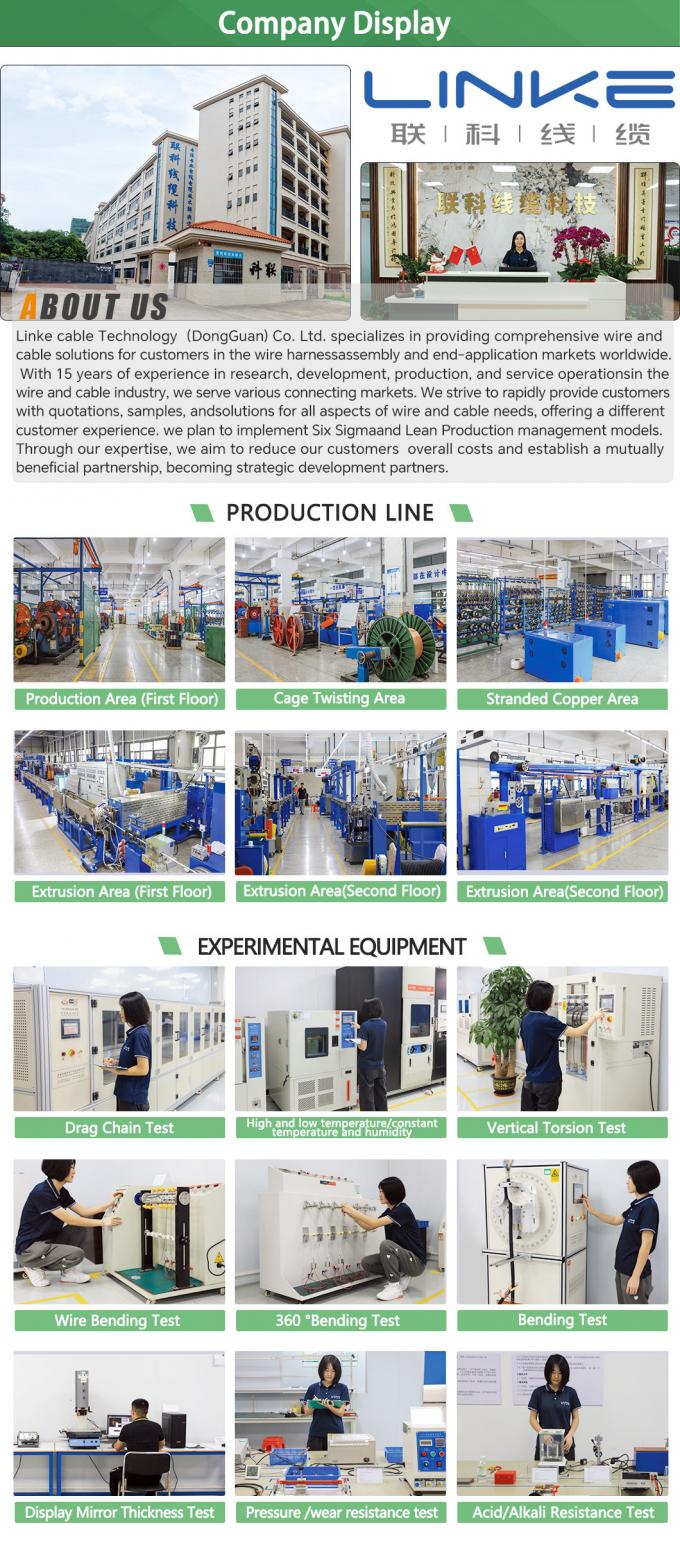

Năng lực công ty
Chúng tôi có đội ngũ R&D mạnh mẽ gồm 6 kỹ sư, mỗi người có hơn 10 năm kinh nghiệm về công nghệ dây và cáp, cung cấp các giải pháp chính xác và hiệu quả. Bộ phận kiểm soát chất lượng của chúng tôi có 10 nhân viên giám sát chặt chẽ từng bước sản xuất từ nguyên liệu đầu vào đến vận chuyển, đảm bảo sản phẩm chất lượng 100%. Đội ngũ sản xuất của chúng tôi bao gồm hơn 50 công nhân có kinh nghiệm.
Câu hỏi thường gặp
1. Bạn là nhà sản xuất hay công ty thương mại?
Chúng tôi là nhà sản xuất chuyên nghiệp. Chúng tôi có thể kiểm soát đơn hàng của bạn từ đầu đến cuối. Chào mừng bạn đến thăm chúng tôi. Chúng tôi sẽ đón bạn tại Thâm Quyến.
2. Làm thế nào tôi có thể nhận được mẫu để kiểm tra chất lượng của bạn?
Các mẫu miễn phí cho bạn. Khách hàng mới được yêu cầu thanh toán chi phí chuyển phát nhanh.
3. Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
Thông thường là 100m. Tuy nhiên, cáp rất nặng. Tốt hơn hết bạn nên đặt một số lượng phù hợp để tránh cước phí cao. Vận chuyển đường biển là lựa chọn tốt nhất.
4. Tôi có thể được giảm giá không?
Nó phụ thuộc vào số lượng của bạn. Chúng tôi có thể giảm giá và chi trả cước phí. Vui lòng liên hệ với chúng tôi.
5. Công ty bạn có chấp nhận sản xuất OEM không?
Có, chúng tôi có thể in tên công ty bạn và thậm chí tùy chỉnh thẻ chất lượng để quảng bá công ty bạn.
Để biết thêm thông tin, vui lòng liên hệ với chúng tôi!
