Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
Linke
Chứng nhận:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Băng hình

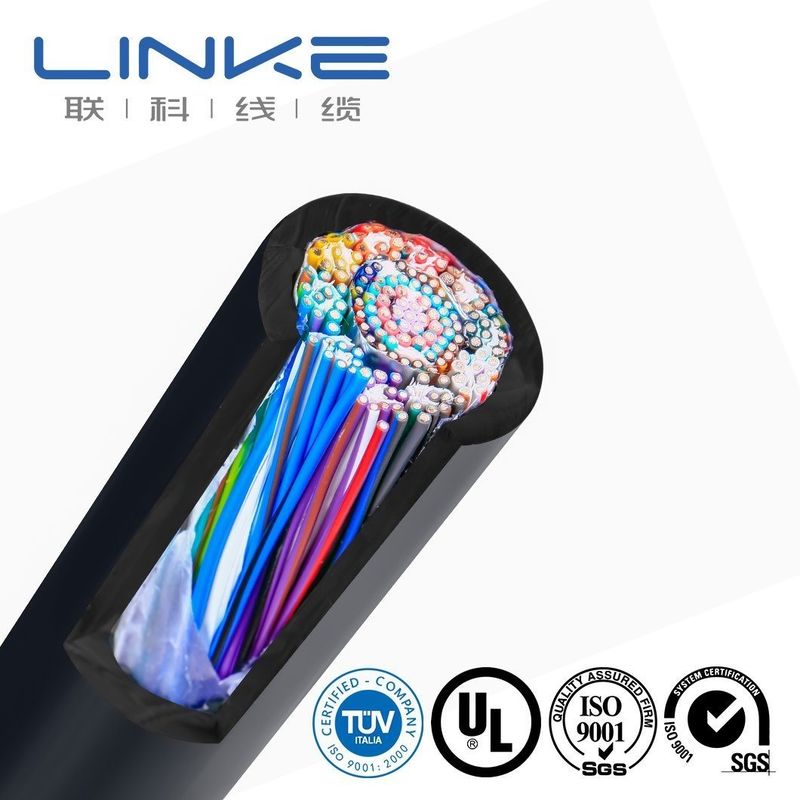

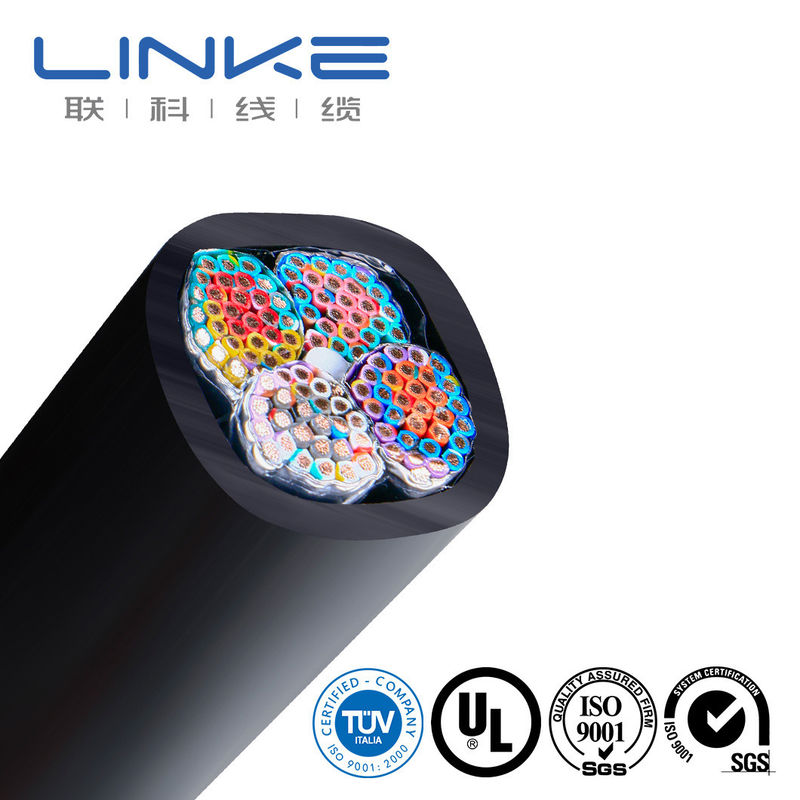

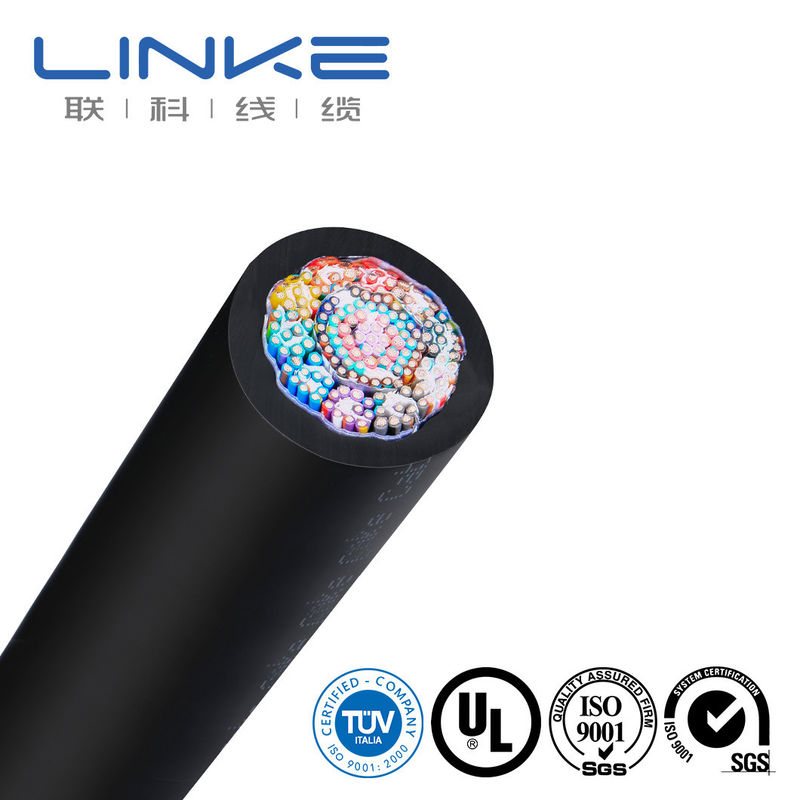

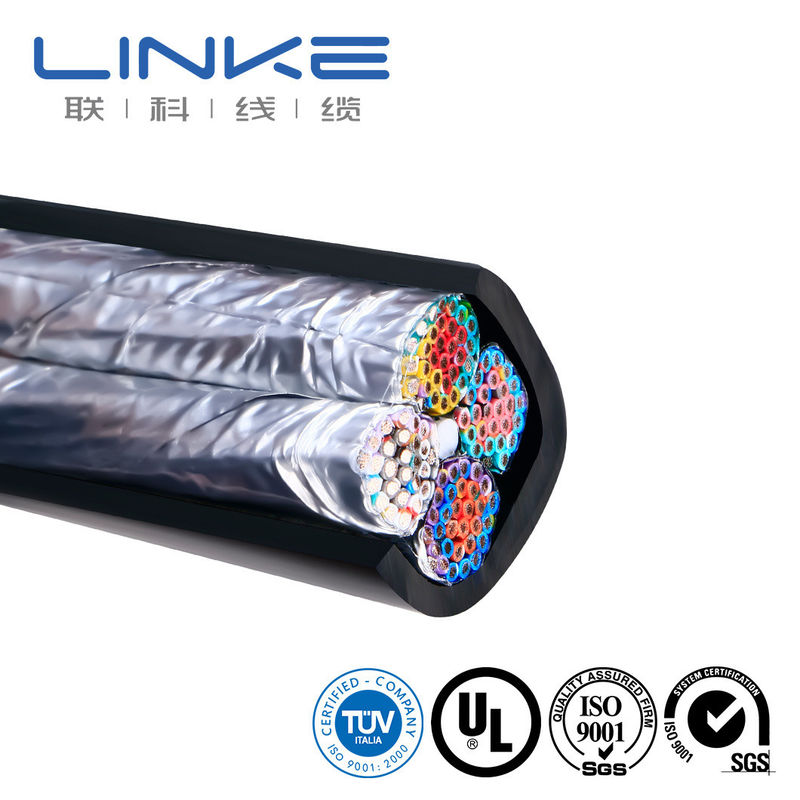

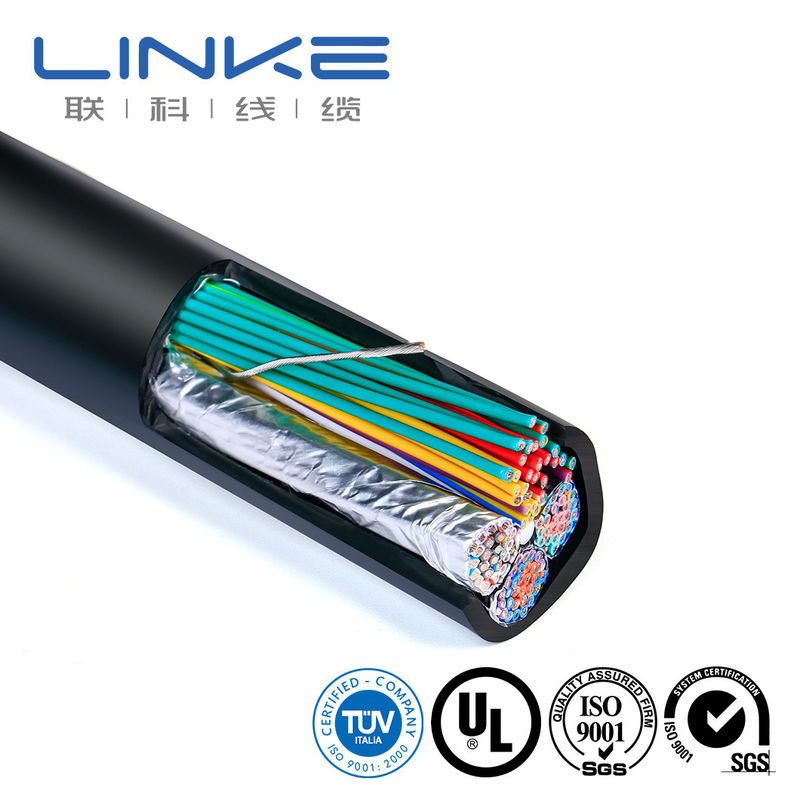

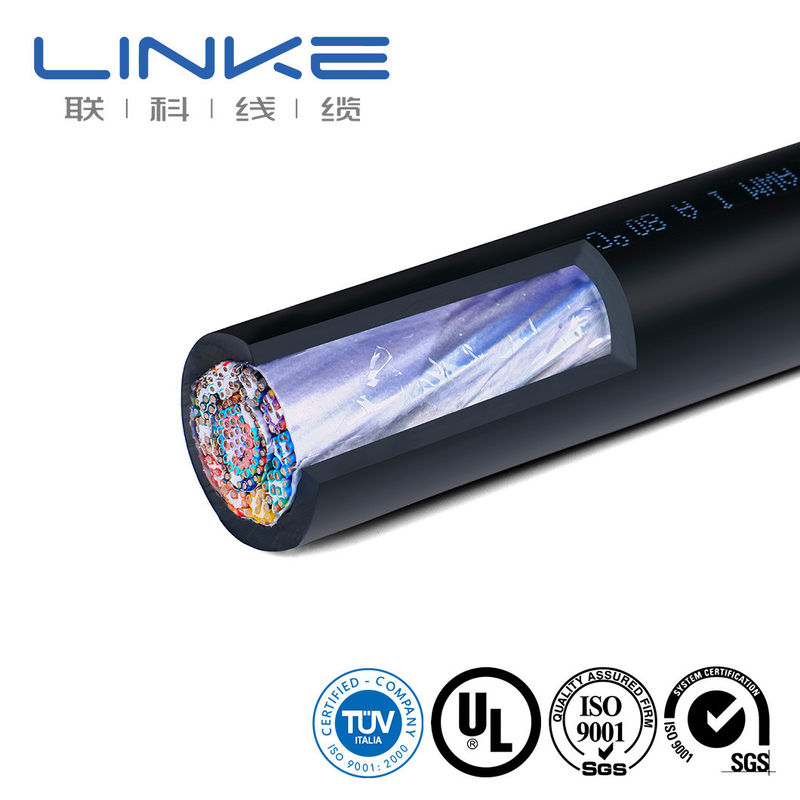

Cáp ô tô dây điện tử silicon nhiệt độ cao UL2464 tùy chỉnh
| Mục | Dây silicon nhiệt độ cao UL2464 tùy chỉnh Cáp điện tử UL |
|---|---|
| dây dẫn | Dây dẫn bằng đồng mạ thiếc mịn bị mắc kẹt |
| cách nhiệt | Vật liệu cách nhiệt bằng nhựa nhiệt dẻo không chứa halogen đặc biệt |
| Vỏ ngoài | Vỏ nhựa nhiệt dẻo đặc biệt không chứa halogen |
| Số lõi | Đa lõi (Theo yêu cầu của khách hàng) |
| Điện áp danh định | U/U 300 V |
| Nhiệt độ | 80 oC |
| Màu sắc | Không bắt buộc |
| Ứng dụng | Sản phẩm này chủ yếu phù hợp cho hệ thống dây điện bên trong và bên ngoài của thiết bị điện tử. Lớp che chắn lưới mật độ cao và độ dẫn điện cao đảm bảo khả năng chống nhiễu mạnh mẽ. Cáp có thể được sử dụng làm dây đo lường, kiểm tra và điều khiển, cũng như trong bộ thiết bị hoàn chỉnh, hệ thống sưởi, điều hòa không khí, thiết bị làm lạnh, thiết bị tự động hóa văn phòng và xử lý dữ liệu. |
| Cốt lõi A | Dây dẫn: Dây đồng mềm đóng hộp 19/0,16 ±0,003mmx7C Cách nhiệt: PVC-001 (nhiều màu sắc) Hình thành cáp-1: (Lõi A) Bọc: Băng PP xốp W=6 mm, &=0,080mmx1C (bọc lạ mắt) |
|---|---|
| lõi B | Dây dẫn: Dây đồng mềm đóng hộp 19/0,20±0,003mmx11C Cách nhiệt: PVC-001 (nhiều màu sắc) |
| Lõi C | Dây dẫn: Dây đồng mềm đóng hộp 19/0,16±0,003mmx18C Cách nhiệt: PVC-001 (nhiều màu sắc) |
| Hình thành cáp-2 | (Lõi A+B+C) Chất làm đầy: Dây PP chống cháy 10000D x 3C Bọc: Băng PP xốp W=6 mm, &=0,080mmx1C (bọc lạ mắt) |
| lõi D | Dây dẫn: Dây đồng mềm đóng hộp 19/0,16±0,003mmx24C Cách nhiệt: PVC-001 (nhiều màu sắc) |
| Hình thành cáp-3 | (Lõi A+B+C+D) Làm đầy: Dây PP chống cháy 10000D x2C Bọc: Mylar trong suốt W=42mm, &=0,025mmx1C Nối đất: Dây đồng mềm đóng hộp 19/0,20±0,003mmx1C (nối đất giữa màng mylar và lá nhôm) Bọc: Bạc một mặt AL W=45mm, &=0,035mmx1C (Mặt AL hướng vào trong) |
| lõi E | Dây dẫn: Dây đồng mềm đóng hộp 19/0,20±0,003mmx2C*10 bộ Cách nhiệt: PVC-001 (nhiều màu sắc) |
| lõi G | Dây dẫn: Dây đồng mềm đóng hộp 19/0,16±0,003mmx8C*10 bộ Cách nhiệt: PVC-001 (nhiều màu sắc) |
| Điện trở dây dẫn tối đa ohm/km | 59,4(22AWG) 36,7(20AWG) |
|---|---|
| Chịu được điện áp AC kv/phút | 2,00 |
| Điện trở cách điện tối thiểu M ohm/km | 10 giờ 00 |
| Kiểm tra tia lửa (AC) kv | 3,00 |
Nhà sản xuất dây và cáp Linke Cable Technology Co., Ltd là nhà cung cấp cáp hàng đầu tại Trung Quốc. Trong hơn 10 năm qua, Linke Cable đã tập trung vào R&D, sản xuất và tiếp thị dây và cáp. Linke cung cấp nhiều loại cáp và giải pháp cáp tùy chỉnh cho khắp nơi trên thế giới. Chúng tôi chuyên về cáp sạc EV, cáp y tế, cáp silicone, cáp lò xo, cáp bện, cáp towlobe, dây UL, cáp ô tô, v.v.
Tại Linke cable, chúng tôi tin rằng có cách tốt hơn để đưa những loại cáp tốt hơn ra thị trường. Chúng tôi sử dụng phương pháp tiếp cận giữa kỹ sư với kỹ sư để phát triển các loại cáp tốt hơn cho khách hàng và cải thiện chất lượng cuộc sống của mọi người.
| Thương hiệu | LIÊN KẾT | Mặt cắt ngang (mm2) | 0,01-500mm2 |
| Máy đo dây (AWG) | [ví dụ: 24AWG, 28AWG] | dây dẫn | Đồng đóng hộp/đồng trần, dựa trên yêu cầu của khách hàng |
| Vật liệu cách nhiệt | PVC/TPU/Cao su silicon/PE/PP/XLPE/Nylon/loại khác | Chất liệu áo khoác | [PVC/PU/Cao su/Bện/v.v.] |
| Chứng chỉ | RoHS/REACH/UL/CE/IP68/v.v. | Độ dài tùy chỉnh | [ví dụ: dung sai 1m, 3ft, 5m ±5%] |
| Loại cáp | [Y tế/Nguồn điện/Âm thanh/Đồng trục/Điện/Ô tô/Lưu trữ năng lượng//v.v.] | Che chắn | [Được che chắn/Không được che chắn/Khiên bện] |
| Trở kháng | [ví dụ: 75Ω (đối với cáp đồng trục)] | In/Biểu tượng | [Văn bản/Nhãn/Logo, tối đa. 20 ký tự] |
| Bán kính uốn cong | [ví dụ: đường kính cáp ≥5×] | Đánh giá hiện tại | [ví dụ: 5A] |
| Đánh giá điện áp | [ví dụ: 30V AC/DC] | Vật liệu kết nối | [Mạ vàng/Mạ niken/Đồng thau/v.v.] |
| Đầu nối | [ví dụ: USB Type-C, Giắc cắm 3,5mm, RJ45] | Áo khoác | CAO SU XLPE hoặc PE hoặc PVC |
| Thời gian giao hàng | 7-14 ngày sau khi xác nhận đơn hàng | Màu sắc | [Đen/Trắng/Đỏ/Pantone tùy chỉnh/v.v.] |
| nhiệt độ | Âm-70oC đến 350oC (-70oC ~ 350oC) | Bưu kiện | Cuộn/hộp/tấm/Tùy chỉnh |
| Dịch vụ hỗ trợ | nhiều cột {3}{l}{cáp tùy chỉnh, các giải pháp từ đầu đến cuối, bao gồm cắt, uốn và lắp đặt các vấu chính xác (chỉ định vật liệu, ví dụ: mạ đồng/niken) |
Phòng thí nghiệm độc lập•Thiết bị kiểm tra hoàn chỉnh•Kiểm soát chất lượng đầy đủ
Chúng tôi kiểm tra mọi sản phẩm theo tiêu chuẩn nghiêm ngặt để đảm bảo chất lượng vượt trội và hiệu suất đáng tin cậy.
|
KHÔNG. |
Mục kiểm tra |
Điều kiện kiểm tra |
Yêu cầu kiểm tra |
Dữ liệu thử nghiệm |
Kết quả |
|
1 |
Kiểm tra kết cấu |
1. Tuân thủ bảng kích thước dây2. Độ dày tối thiểu ≥ 80% độ dày trung bình |
Tuân thủ bảng kích thước dây |
Tham khảo hồ sơ kiểm tra |
Vượt qua |
|
2 |
Sốc nhiệt |
Quấn mẫu trên một thanh sắt có kích thước quy định, đặt vào lò lão hóa ở nhiệt độ quy định trong 1 giờ, làm nguội mẫu đến nhiệt độ phòng trong ít nhất 30 phút, sau đó quan sát mẫu. |
Không có vết nứt trên bề mặt mẫu |
Không có vết nứt |
Vượt qua |
|
3 |
Biến dạng nhiệt |
1. Đo độ dày mẫu (đánh dấu vị trí đo)2. Đặt mẫu và vật cố định vào lò lão hóa để làm nóng trước ở nhiệt độ quy định trong 1 giờ3. Đặt mẫu dưới cột áp suất của thiết bị thử trong 1 giờ4. Đo lại độ dày mẫu ở cùng vị trí |
1. Mẫu không được bị nứt bởi cột áp suất hoặc dây dẫn lộ ra2. Giảm độ dày 50% |
Tham khảo hồ sơ kiểm tra |
Vượt qua |
|
4 |
FT2 |
Áp dụng ngọn lửa tiêu chuẩn ở độ cao 125mm một lần |
1. Ngọn lửa không được lan truyền dọc theo chiều dài của nó2. Ngọn lửa không được lan sang các vật liệu dễ cháy gần đó |
Tham khảo hồ sơ kiểm tra |
Vượt qua |
|
5 |
Lão hóa |
1. Lấy năm phần của vỏ bọc dài 200mm2. Đặt mẫu vào lò lão hóa ở 158oC trong 168 giờ3. Sau khi lấy mẫu ra, đặt ở nhiệt độ phòng 23 ± 5oC trong 16 giờ, sau đó kiểm tra độ giãn dài khi đứt và độ bền kéo |
1. Độ giãn dài trước lão hóa ≥ 300%, độ giãn dài sau lão hóa ≥ 80% so với độ giãn dài trước lão hóa2. Độ bền kéo trước khi lão hóa > 1,41kg/mm2, độ bền kéo sau lão hóa ≥ 80% so với trước lão hóa |
Tham khảo hồ sơ kiểm tra |
Vượt qua |
|
6 |
uốn cong lạnh |
Bảo quản mẫu trong hộp nhiệt độ thấp ở nhiệt độ quy định trong 4 giờ, mẫu gió trên thanh sắt có kích thước quy định với số vòng quy định, cuộn dây hoàn chỉnh trong vòng 30 giây sau khi lấy mẫu ra khỏi hộp nhiệt độ thấp |
Không có vết nứt trên bề mặt mẫu |
Không có vết nứt |
Vượt qua |
|
7 |
Điện trở dây dẫn |
Đo điện trở dây dẫn lõi 1 mét bằng máy đo điện trở DC |
Ở 20oC, điện trở 8AWG 2,23Ω/km |
Tham khảo hồ sơ kiểm tra |
Vượt qua |
Công ty TNHH công nghệ cáp Linke (DongGuan) tập trung vào R&D và
cung cấp các giải pháp chuyên nghiệp cho Cable&Wire, đặc biệt là cho
khách hàng trong ngành khác nhau. Nó chứa:
Cáp robot hình người,
Cáp nguồn/cáp dữ liệu AI,
Cáp bán dẫn/cáp tự động công nghiệp,
Cáp cảm biến,
Cáp năng lượng mới,
Dây làm đẹp y tế,
cáp dây UL,
Linke Cable có khả năng phát triển sản phẩm và năng lực kỹ thuật đa dạng để hỗ trợ đa dạng
nhu cầu của khách hàng. Chúng tôi đã nhận được giấy phép sản phẩm sau: UL 758,CCC,RoH,VỚI TỚI,CE; Chúng tôi
đã đạt được hệ thống quản lý chất lượng sau đây:ISO 9001-2015(Tất cả sản phẩm); ISO 13485
(Thiết bị và dụng cụ y tế),IATF 16949(Công nghiệp ô tô)
Chúng tôi là một nhà sản xuất chuyên nghiệp. Chúng tôi có thể kiểm soát đơn hàng của bạn từ đầu đến cuối. Chào mừng bạn đến thăm chúng tôi. Chúng tôi sẽ đón bạn ở Thâm Quyến.
Các mẫu là miễn phí cho bạn. Khách hàng mới dự kiến sẽ phải trả chi phí chuyển phát nhanh.
Thông thường 100m. Tuy nhiên cáp rất nặng. Tốt hơn hết bạn nên đặt hàng một số lượng phù hợp để tránh cước vận chuyển cao. Vận chuyển đường biển là lựa chọn tốt nhất.
Nó phụ thuộc vào số lượng của bạn. Chúng tôi có thể giảm giá và đủ khả năng vận chuyển hàng hóa. Xin vui lòng liên hệ với chúng tôi.
Có, chúng tôi có thể in tên công ty của bạn, chúng tôi thậm chí còn tùy chỉnh thẻ chất lượng để quảng bá công ty của bạn.
Xin vui lòng liên hệ với chúng tôi!
