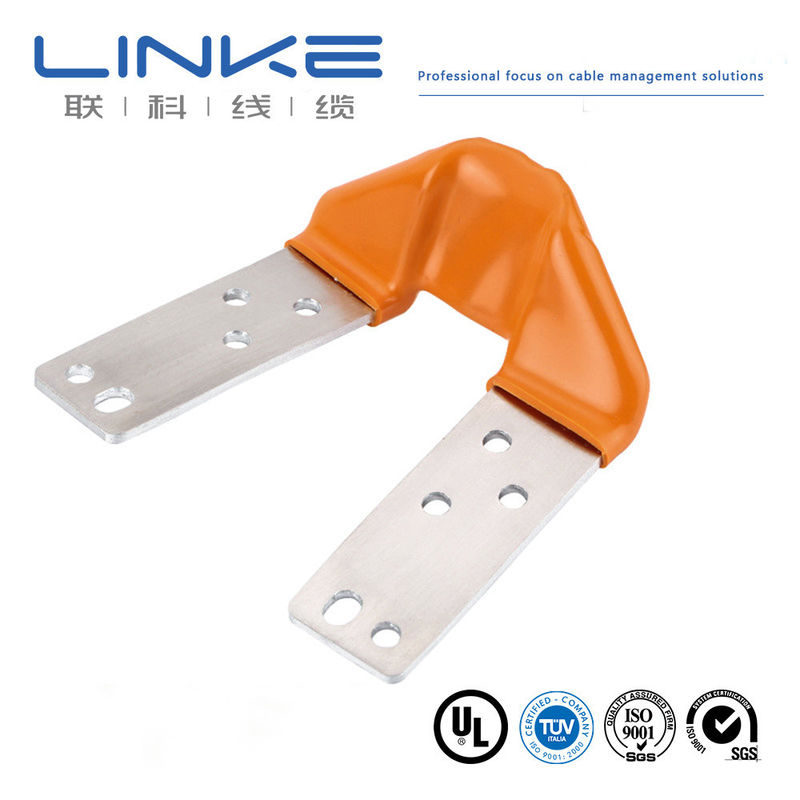

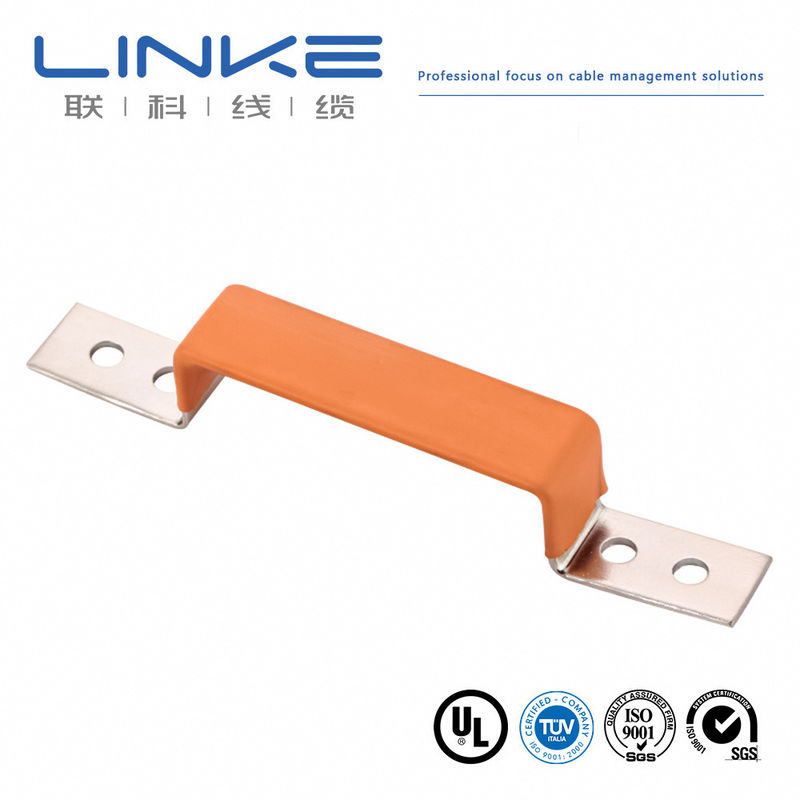

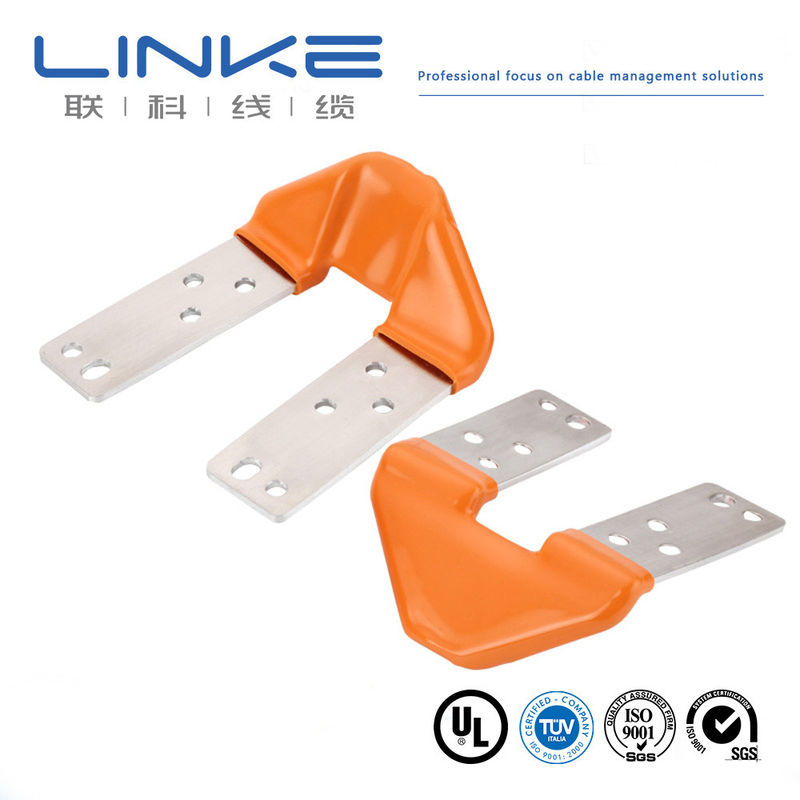

Đường bus linh hoạt tùy chỉnh cách nhiệt - Đường bus đồng phẳng cho các ứng dụng pin
Các thanh bus linh hoạt được sản xuất bằng cách hàn các bộ phận tấm đồng với nhau, sử dụng hàm lượng đồng tinh khiết 99,9%.trong khi các thanh bus đồng niêm phong cung cấp diện tích bề mặt mang dòng điện tăng.
Thông số kỹ thuật về tấm đồng
Phạm vi độ dày: 0,05 mm đến 0,3 mm. Bề mặt tiếp xúc có thể được đóng hộp hoặc bạc theo yêu cầu của người dùng.Công suất hiện tại được tính trên cơ sở 1 dây đeo dệt vuông với dòng tải hiệu quả là 4ACác dây dẫn đồng với các khu vực cắt khác nhau có các thông số khác nhau. Các khu vực lớn hơn có thể nhiều lớp hoặc được cấu hình như bộ.
Tiêu chuẩn vật chất
| Tiêu chuẩn | Thông số kỹ thuật |
|---|
| GB | T2 đồng với Min. 99,9% |
| DIN | E-Cu58 (Số: 2.0065) |
| Lưu ý: | Cu-ETP (Số: CW004A) |
| ISO | Cu-ETP |
| UNS | C11000 |
| JIS | C1100 |
| BS | C101 |
| Các loại khác | Các vật liệu tùy chỉnh có sẵn theo yêu cầu |
Thông số kỹ thuật
- Chống: 0,00001Ω
- Độ dẫn điện: 57%
- Độ dày lớp đồng đơn: 0.1/0.2/0.3/0.5/1.0mm (nói về độ dày phù hợp dựa trên cấu trúc thanh bus)
- Vật liệu cách nhiệt: Sơn đắm PVC với hiệu suất tuyệt vời, phù hợp với các thanh bus có hình dạng đặc biệt, chống gãy trong khi uốn cong lặp đi lặp lại
- Hiệu suất cách nhiệt: PE và PVC đều hoạt động tốt, với PVC ngâm vượt trội so với ống thu nhỏ nhiệt PE
- Khả năng chống cháy: UL94-V-0 hoặc tùy chỉnh theo yêu cầu của bạn
- Lớp phủ bề mặt: Nichel, thiếc hoặc bạc có sẵn
- Độ dày mạ: Thông thường 3um đến 12um hoặc tùy chỉnh
- Kiểm tra xịt muối: Nickel chịu được 240 giờ trong môi trường trung tính (bạc và thiếc có khả năng kháng thấp hơn)
- Kiểm tra uốn cong: chịu được 10.000 uốn cong ở góc 15 radian mà không bị gãy hoặc gãy
- Nhiệt độ hoạt động: -45°C đến +150°C
- Độ bền kéo của tấm đồng: ≥ 500N
Hiệu suất thử nghiệm rò rỉ
Kết quả thử nghiệm PVC Dipping Sleeves:
- 3500VDC trong 30s ở độ dày 1,5mm: rò rỉ 0,025 MA
- 5000 VAC cho 30 đến 60 ở độ dày 1,8 mm đến 2,0 mm: rò rỉ 0,065 MA
Chúng tôi cung cấp các giải pháp tùy chỉnh dựa trên yêu cầu điện áp hoạt động cụ thể của bạn.
Kiểm tra nhiệt độ tăng
Thử nghiệm khác nhau dựa trên khu vực cắt ngang busbar linh hoạt. Chúng tôi cung cấp báo cáo thử nghiệm nhiệt độ tăng đầy đủ trước khi giao hàng theo yêu cầu.
Thông tin đặt hàng
- Thời gian báo giá: 1-3 ngày làm việc sau khi nhận được yêu cầu của bạn
- Đưa ra đơn đặt hàng mẫu / thử nghiệm: 5-15 ngày làm việc tùy thuộc vào cấu trúc thanh bus và quy trình sản xuất
Chứng nhận chất lượng và môi trường
- Quản lý chất lượng: Công nghiệp ô tô IATF 16949
- Tương thích với môi trường: tuân thủ ROHS, REACH
Tùy chọn của người điều khiển
Máy dẫn: Dây đồng nóng bỏng mềm mại
Khép kín: đồng
Màu áo khoác: Đen, Cam, Đỏ, Vàng, Xanh (một và hai cách nhiệt)
Kích thước SQ MM (Phương pháp châu Âu): Có thể tùy chỉnh
Kích thước AWG (Phương pháp Bắc Mỹ): Có thể tùy chỉnh
Phạm vi nhiệt độ: Có thể tùy chỉnh
Tùy chọn cách nhiệt silicone
Máy dẫn: Dây đồng nóng bỏng mềm mại
Khép kín: Silikon
Màu áo khoác: Đen, Cam, Đỏ, Vàng, Xanh (một và hai cách nhiệt)
Kích thước SQ MM: 4 mm vuông đến 240 mm vuông
Kích thước AWG: 0AWG-10AWG
Phạm vi nhiệt độ: -60 °C đến 200 °C
Hồ sơ nhà sản xuất
Linke Cable Technology Co., Ltd là một nhà sản xuất cáp hàng đầu của Trung Quốc với hơn 10 năm kinh nghiệm trong nghiên cứu và phát triển, sản xuất và tiếp thị các sản phẩm dây và cáp.Chúng tôi chuyên cung cấp các giải pháp cáp tùy chỉnh trên toàn thế giới, bao gồm cáp sạc EV, cáp y tế, cáp silicone, cáp mùa xuân, cáp đan, cáp kéo, cáp UL và cáp ô tô.
Cách tiếp cận kỹ thuật tập trung của chúng tôi đảm bảo chúng tôi phát triển các cáp vượt trội nâng cao chất lượng và hiệu suất cho khách hàng của chúng tôi.
Giấy chứng nhận
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Các sản phẩm có thể được sử dụng trong các loại sản phẩm khác nhau, bao gồm các loại sản phẩm có thể được sử dụng trong các loại sản phẩm khác nhau.
ISO9001 và ISO13485, TS16949
CNR - Vật liệu dây điện của thiết bị
Câu hỏi thường gặp
Bạn là một nhà sản xuất hay một công ty thương mại?
Chúng tôi là một nhà sản xuất chuyên nghiệp kiểm soát đơn đặt hàng của bạn từ đầu đến cuối.
Làm thế nào tôi có thể lấy mẫu để kiểm tra chất lượng của bạn?
Các mẫu là miễn phí cho khách hàng. Khách hàng mới sẽ phải trả chi phí vận chuyển.
Số lượng đặt hàng tối thiểu là bao nhiêu?
Tuy nhiên, do trọng lượng cáp, chúng tôi khuyên bạn nên đặt hàng số lượng phù hợp để tránh chi phí vận chuyển cao.
Tôi có thể được giảm giá không?
Giảm giá phụ thuộc vào số lượng đặt hàng. Chúng tôi có thể cung cấp giảm giá và chi phí vận chuyển cho các đơn đặt hàng lớn hơn. Xin liên hệ với chúng tôi để biết chi tiết.
Công ty của anh có chấp nhận sản xuất OEM không?
Vâng, chúng tôi có thể in tên công ty của bạn và thậm chí tùy chỉnh thẻ chất lượng để quảng bá thương hiệu của bạn.
