Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
Linke
Chứng nhận:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Băng hình
Băng hình
Thước đo sử dụng Đường dây DC Charing Cáp: 350A 1/0AWG x 4C + 18AWG (CP:che chắn)1C+ 14AWG×1C + 18AWG x 2P+18AWG x 1C OD=35mm Vỏ bọc TPE

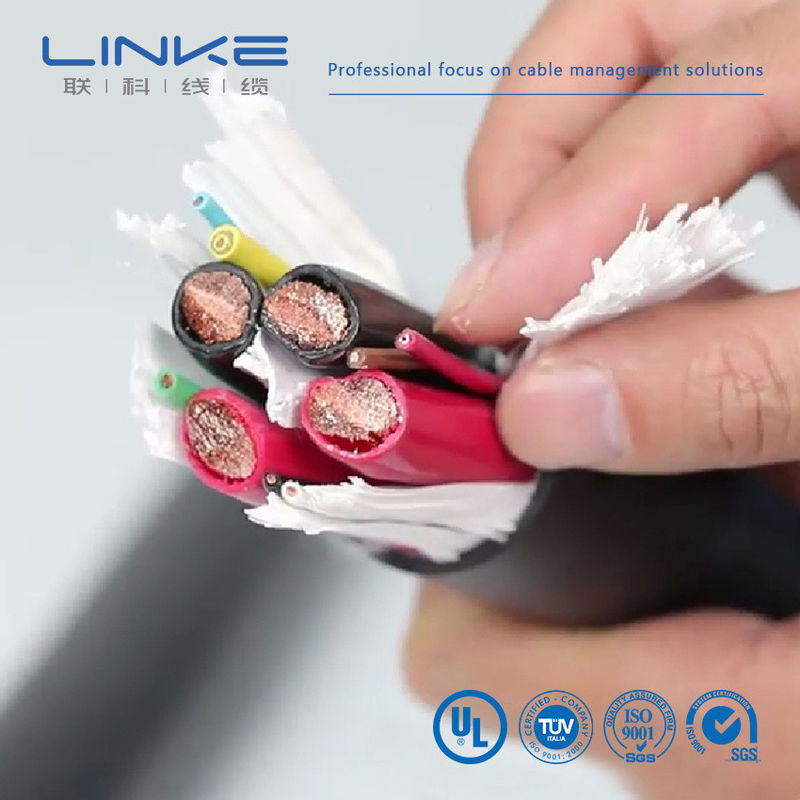

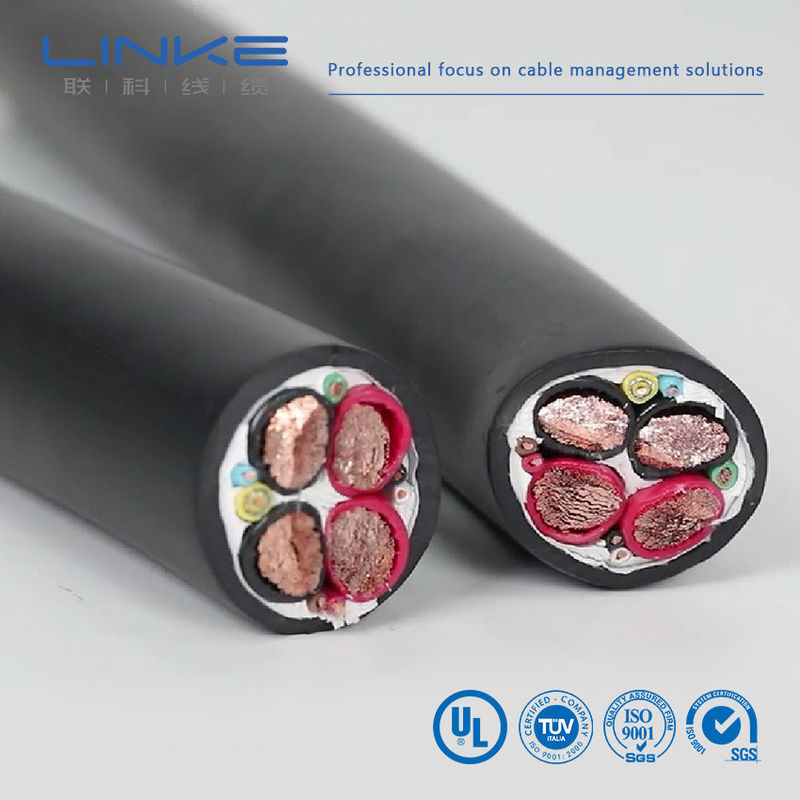

Đây là Cáp sạc xe điện nhanh DC 350 Ampe. Nó bao gồm 4 cáp nguồn, một cáp nối đất màu xanh lá cây, một dây đồng trục màu vàng, một cáp điều khiển màu xanh lam, 2 cặp dây tín hiệu. Và cáp có hiệu suất cách điện tốt, có thể đáp ứng các yêu cầu về khả năng chống cháy tiêu chuẩn, chống dầu, chống lão hóa và dễ uốn cong. Ngoài ra, phù hợp với tiêu chuẩn của UL, nó được xuất khẩu sang thị trường Mỹ, với dòng điện đầu ra lớn, công suất lớn và ưu điểm tốc độ sạc nhanh.

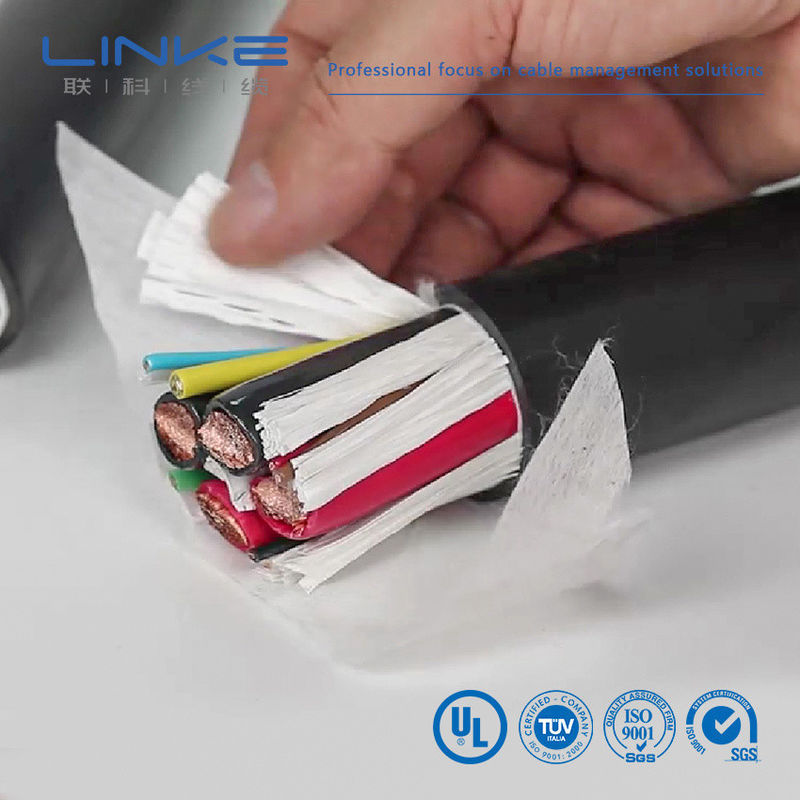

dây dẫn + vật liệu cách nhiệt + chất độn + vỏ bọc + không dệt
| ĐẶC ĐIỂM ĐIỆN | ĐẶC TÍNH VẬT LÝ | ||||||
| Điện áp định mức:DC 1000V | Độ bền kéo: ≥20MPa | Kiểm tra áp suất nhiệt độ cao: 50% | |||||
| Nhiệt độ định mức:Áo khoác -40~90oC | Độ giãn dài: ≥300% | Thử nghiệm sốc nhiệt:Không có vết nứt | |||||
| Cách nhiệt -40~125oC | Tình trạng tuổi già:110±1°C×168h | Kiểm tra khả năng tương thích:GB/T 33594 | |||||
| Tối đa. điện trở dây dẫn (20oC): | Phần trăm độ bền kéo ban đầu:<±30% | Kiểm tra khả năng chống nghiền:GB/T 33594 | |||||
| A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km | Phần trăm độ giãn dài ban đầu:<±30% | Cong quanh bài kiểm tra:GB/T 33594 | |||||
| Điện áp cách điện chịu được (Lõi A&B, 10m): | Kiểm tra ngọn lửa:GB/T 18380.12-2008 | Tối thiểu. Bán kính uốn cong:6*OD | |||||
| AC 2,5kV/5 phút, dòng rò 5mA | Thử nghiệm thời tiết nhân tạo:GB/T 33594 | Chống mài mòn: ≥2000 lần | |||||
| Khả năng chịu điện áp cáp đã hoàn thành (Lõi A đến A&B, 10m): | Thử nghiệm tác động ở nhiệt độ thấp:-40°C×16H,Không nứt | Kháng hóa chất:GB/T 33594 | |||||
| AC 3,5kV/15 phút, dòng rò 5mA | Axit căng thẳng hóa học: Dung dịch kiềm N-Oxal-axit, dung dịch N-natri hydroxit:GB/T 33594 | ||||||
| Tối thiểu. Điện trở cách điện (20oC, lõi A đến A&B):500MΩ.km | Xe lăn: Yêu cầu và phương pháp kiểm tra phải phù hợp với GB/T 20234.1-2015 7.21 | ||||||
| Kết cấu | |||||||||||
| KHÔNG. | dây dẫn mm2 | sự xúc phạm | Điện trở dây dẫn 20°C (Ω/KM) | ||||||||
| dây dẫn mm2 | Cấu trúc (N/mm) | Dây dẫn DIA(mm) | dây dẫn | Độ dày (mm) | VẬT LIỆU | cách điện OD (mm) | |||||
| EV-YJ | 1,5 | 48/0.20 | 1,60 | đồng | 0,6 | silicon | 2,90±0,15 | 12,7 | |||
| EV-YJ | 2,5 | 80/0.20 | 2.06 | đồng | 0,7 | silicon | 3,50±0,15 | .7,60 | |||
| EV-YJ | 4 | 128/0.20 | 2,62 | đồng | 0,8 | silicon | 4,30±0,15 | .44,71 | |||
| EV-YJ | 6 | 196/0,20 | 3,50 | đồng | 0,8 | silicon | 5,10±0,20 | 3,14 | |||
| EV-YJ | 10 | 322/0.20 | 4,50 | đồng | 1,00 | silicon | 6,70±0,20 | 1,82 | |||
| EV-YJ | 16 | 513/0.20 | 5,70 | đồng | 1.10 | silicon | 8,00±0,30 | 1,16 | |||
| EV-YJ | 25 | 798/0,20 | 7.10 | đồng | 1.3 | silicon | 9,80±0,30 | .70,743 | |||
| EV-YJ | 35 | 1121/0.20 | 8 giờ 50 | đồng | 1.3 | silicon | 11,40±0,30 | .50,527 | |||
| EV-YJ | 50 | 1596/0,20 | 10.10 | đồng | 1,50 | silicon | 13,50±0,30 | .30,368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | đồng | 1,50 | silicon | 15,50±0,40 | .259 | |||
| EV-YJ | 95 | 3034/0,20 | 14.10 | đồng | 1,50 | silicon | 17,50±0,50 | .10,196 | |||
2, Xuất hiện độ nhớt thấp
| Thương hiệu | LIÊN KẾT | Mặt cắt ngang (mm2) | 0,01-500mm2 |
| Máy đo dây (AWG) | [ví dụ: 24AWG, 28AWG] | dây dẫn | Đồng đóng hộp/đồng trần, dựa trên yêu cầu của khách hàng |
| Vật liệu cách nhiệt | PVC/TPU/Cao su silicon/PE/PP/XLPE/Nylon/loại khác | Chất liệu áo khoác | [PVC/PU/Cao su/Bện/v.v.] |
| Chứng chỉ | RoHS/REACH/UL/CE/IP68/v.v. | Độ dài tùy chỉnh | [ví dụ: dung sai 1m, 3ft, 5m ±5%] |
| Loại cáp | [Y tế/Nguồn điện/Âm thanh/Đồng trục/Điện/Ô tô/Lưu trữ năng lượng//v.v.] | Che chắn | [Được che chắn/Không được che chắn/Khiên bện] |
| Trở kháng | [ví dụ: 75Ω (đối với cáp đồng trục)] | In/Biểu trưng | [Văn bản/Nhãn/Logo, tối đa. 20 ký tự] |
| Bán kính uốn cong | [ví dụ: đường kính cáp ≥5×] | Đánh giá hiện tại | [ví dụ: 5A] |
| Đánh giá điện áp | [ví dụ: 30V AC/DC] | Vật liệu kết nối | [Mạ vàng/Mạ niken/Đồng thau/v.v.] |
| Đầu nối | [ví dụ: USB Type-C, Giắc cắm 3,5 mm, RJ45] | Áo khoác | CAO SU XLPE hoặc PE hoặc PVC |
| Thời gian giao hàng | 7-14 ngày sau khi xác nhận đơn hàng | Màu sắc | [Đen/Trắng/Đỏ/Pantone tùy chỉnh/v.v.] |
| nhiệt độ | Âm-70oC đến 350oC (-70oC ~ 350oC) | Bưu kiện | Cuộn/hộp/tấm/Tùy chỉnh |
| Dịch vụ hỗ trợ | nhiều cột {3}{l}{cáp tùy chỉnh, các giải pháp từ đầu đến cuối, bao gồm cắt, uốn và lắp đặt các vấu chính xác (chỉ định vật liệu, ví dụ: mạ đồng/niken) | ||
Phòng thí nghiệm độc lập • Thiết bị kiểm tra hoàn chỉnh • Kiểm soát chất lượng hoàn chỉnh
Chúng tôi kiểm tra mọi sản phẩm theo tiêu chuẩn nghiêm ngặt để đảm bảo chất lượng vượt trội và hiệu suất đáng tin cậy.
| KHÔNG. | Mục kiểm tra | Điều kiện kiểm tra | Yêu cầu kiểm tra | Dữ liệu thử nghiệm | Kết quả |
| 1 | Kiểm tra kết cấu | 1. Tuân thủ bảng kích thước dây2. Độ dày tối thiểu ≥ 80% độ dày trung bình | Tuân thủ bảng kích thước dây | Tham khảo hồ sơ kiểm tra | Vượt qua |
| 2 | Sốc nhiệt | Quấn mẫu trên một thanh sắt có kích thước quy định, đặt vào lò lão hóa ở nhiệt độ quy định trong 1 giờ, làm nguội mẫu đến nhiệt độ phòng trong ít nhất 30 phút, sau đó quan sát mẫu. | Không có vết nứt trên bề mặt mẫu | Không có vết nứt | Vượt qua |
| 3 | Biến dạng nhiệt | 1. Đo độ dày mẫu (đánh dấu vị trí đo)2. Đặt mẫu và vật cố định vào lò lão hóa để làm nóng trước ở nhiệt độ quy định trong 1 giờ3. Đặt mẫu dưới cột áp suất của thiết bị thử trong 1 giờ4. Đo lại độ dày mẫu ở cùng vị trí | 1. Mẫu không được bị nứt bởi cột áp suất hoặc dây dẫn lộ ra2. Giảm độ dày 50% | Tham khảo hồ sơ kiểm tra | Vượt qua |
| 4 | FT2 | Áp dụng ngọn lửa tiêu chuẩn ở độ cao 125mm một lần | 1. Ngọn lửa không được lan truyền dọc theo chiều dài của nó2. Ngọn lửa không được lan sang các vật liệu dễ cháy gần đó | Tham khảo hồ sơ kiểm tra | Vượt qua |
| 5 | Lão hóa | 1. Lấy năm phần của vỏ bọc dài 200mm2. Đặt mẫu vào lò lão hóa ở 158oC trong 168 giờ3. Sau khi lấy mẫu ra, đặt ở nhiệt độ phòng 23 ± 5oC trong 16 giờ, sau đó kiểm tra độ giãn dài khi đứt và độ bền kéo | 1. Độ giãn dài trước lão hóa ≥ 300%, độ giãn dài sau lão hóa ≥ 80% so với độ giãn dài trước lão hóa2. Độ bền kéo trước khi lão hóa > 1,41kg/mm2, độ bền kéo sau lão hóa ≥ 80% so với trước lão hóa | Tham khảo hồ sơ kiểm tra | Vượt qua |
| 6 | uốn cong lạnh | Bảo quản mẫu trong hộp nhiệt độ thấp ở nhiệt độ quy định trong 4 giờ, mẫu gió trên thanh sắt có kích thước quy định với số vòng quy định, cuộn dây hoàn chỉnh trong vòng 30 giây sau khi lấy mẫu ra khỏi hộp nhiệt độ thấp | Không có vết nứt trên bề mặt mẫu | Không có vết nứt | Vượt qua |
| 7 | Điện trở dây dẫn | Đo điện trở dây dẫn lõi 1 mét bằng máy đo điện trở DC | Ở 20oC, điện trở 8AWG 2,23Ω/km | Tham khảo hồ sơ kiểm tra | Vượt qua |
