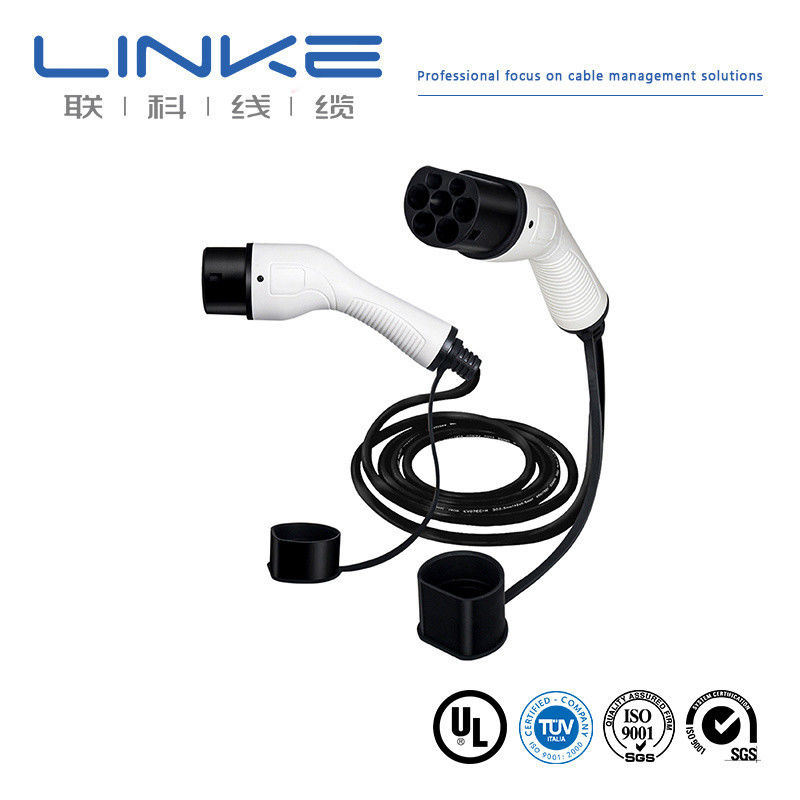

Dây điện cao áp 380V cao cấp cho xe điện với lõi đồng trần và vỏ cao su cho xe điện

2c*10AWG Cáp sạc EV

3c*18AWG Cáp sạc EV

Cáp sạc EV 5p

Nguồn gốc:

Quảng Đông, Trung Quốc

Hàng hiệu:

Linke

Chứng nhận:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

Mẫu số:

LK-EV105

Loại phích cắm:

IEC 62196-2 (Loại 2), SAE J1772 Loại 1

dây dẫn:

đồng trần

Kết cấu:

3034/0,20

Áo khoác:

Cao su

sử dụng:

Sạc

Kiểu:

Trạm sạc EV chậm

Thời gian dẫn:

7-15 ngày

Điện áp:

380V

Màu sắc:

Đen

Mẫu:

1000 đô la Mỹ/CHIẾC 1 CHIẾC (Đơn hàng tối thiểu) |

Tùy chỉnh:

Có sẵn

Chi phí vận chuyển:

về chi phí vận chuyển và thời gian giao hàng ước tính.

Trả lại và hoàn tiền:

Bạn có thể yêu cầu hoàn lại tiền tối đa 30 ngày sau khi nhận được sản phẩm.

Vật liệu dẫn điện:

đồng/đồng đóng hộp

Loại dây dẫn:

Dây xoắn

Chất liệu bên ngoài:

tùy chỉnh: PVC, PE, LSFOH, cao su silicone

vật liệu cách điện:

tùy chỉnh: PVC, PE, XLPE, EPR, SIR

Thông số kỹ thuật:

0,1-450mm2

Điện áp định mức:

300-600V

nhiệt độ định mức:

-60± 200oC

Màu sắc:

Tùy chỉnh

Kiểu:

cách nhiệt

Chứng nhận:

UL;ISO9001;ISO13485;IATF16949;TPU

Bưu kiện:

bằng cuộn

Làm nổi bật:

2c*10AWG Cáp sạc EV

3c*18AWG Cáp sạc EV

Cáp sạc EV 5p

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1000m

Giá bán

Có thể thương lượng

chi tiết đóng gói

theo yêu cầu

Thời gian giao hàng

7-15 ngày

Điều khoản thanh toán

Đặt cọc trước 30% và giao hàng sau khi nhận được khoản thanh toán cuối cùng 70%

Khả năng cung cấp

50000M/NGÀY

Sản phẩm liên quan

Băng hình

Cáp thang máy ống dẫn đồng đóng hộp với cách điện PVC và áo khoác tùy biến cho các ứng dụng điện và điều khiển

Nhận được giá tốt nhất

Băng hình

Cáp thang máy dây tròn với ruột dẫn đồng mạ thiếc và cách điện PVC cho thang máy các loại

Nhận được giá tốt nhất

Băng hình

Busbar đồng phẳng linh hoạt tùy chỉnh cách điện cho pin với dung lượng 1200A

Nhận được giá tốt nhất

Băng hình

1200A AMP Bàn bus đồng cách nhiệt với cách nhiệt tùy chỉnh và dẫn điện cao cho các thiết bị điện chân không

Nhận được giá tốt nhất

Liên hệ với chúng tôi

86-0769-81776230

86-18665106395

sales@linkecable.com

Liên hệ ngay bây giờ

Mô tả sản phẩm

Bộ dây điện cao áp cao cấp cho xe điện

Thông số kỹ thuật sản phẩm

Tên CABLE	Cáp EV
Cáp SPEC	2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 Phù hợp với RoHS

Việc xây dựng chi tiết

Điểm	Vật liệu dẫn	Kích thước của dây dẫn	D.O. ((Ref.)
A: 2C × 80mm2	Bốm trần trần	2580/0.20 ± 0.008mm	12.40±0.25mm
B: 1C × 25mm2	Bốm trần trần	798/0,20 ± 0,008mm	7.00±0.20mm
C: 1C × 4mm2	Bốm trần trần	224/0.15±0.008mm+10/1# Tinsel+1000D Kevlar	2.70±0.15mm
D: (3C × 0,75mm2) ((P2)	Bốm trần trần	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	1.40±0.10mm
E: (7C × 0,75mm2)	Bốm trần trần	40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar	1.40±0.10mm

Thông số kỹ thuật cách nhiệt & áo khoác

Thành phần	Vật liệu	Độ dày trung bình	- Bệnh quá liều.
Khép kín	Nhiệt nhựa (EF2585,85±3A)	1.60mm - 0.50mm	15.60±0.40mm - 2.50±0.10mm
áo khoác	TPE	0.60mm	7.20±0.25mm - 9.70±0.25mm
áo khoác bên ngoài	TPU	2.80mm	38.00+0.6/-1.00mm

Tính chất điện và vật lý

Đặc điểm điện

Tính chất vật lý

Điện áp định số:DC 1000V
Nhiệt độ định danh:Jacket -40 ~ 90oC, cách nhiệt -40 ~ 125oC
Chống dẫn tối đa (20oC):
A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
Phòng chống điện áp cách nhiệt:AC 2,5kV/5min, dòng rò rỉ ≤5mA
Kết thúc cáp điện áp chịu đựng:AC 3,5kV/15min, dòng rò rỉ ≤5mA
Tiêu chí kháng cách nhiệt:500MΩ.km

Độ bền kéo:≥20MPa
Chiều dài:≥ 300%
Thử nghiệm bằng lửa:GB/T 18380.12-2008
Xét nghiệm áp suất nhiệt độ cao:≤ 50%
Xét nghiệm sốc nhiệt:Không nứt.
Xét nghiệm tương thích:GB/T 33594
Xét nghiệm kháng nghiền:GB/T 33594
Khoảng bán kính uốn cong:6*OD
Chống mài mòn:≥2000 lần

Đề xuất cấu trúc cáp EV

Loại	Đường dẫn mm2	Cấu trúc	Vật liệu dẫn	Độ dày cách nhiệt	Vật liệu cách nhiệt	OD cách nhiệt	Chống dẫn 20oC
EV-YJ	1.5	48/0.20	đồng	0.6	silicone	2.90±0.15	≤127
EV-YJ	2.5	80/0.20	đồng	0.7	silicone	3.50±0.15	≤ 7.60
EV-YJ	4	128/0.20	đồng	0.8	silicone	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	đồng	0.8	silicone	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	đồng	1.00	silicone	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	đồng	1.10	silicone	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	đồng	1.3	silicone	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	đồng	1.3	silicone	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	đồng	1.50	silicone	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	đồng	1.50	silicone	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	đồng	1.50	silicone	17.50±0.50	≤0.196

Các đặc điểm chính

Người điều khiển:Dây đồng nóng bỏng trần
Khép kín:Silicone
Tùy chọn màu:Jacket màu đen, cam, đỏ, vàng, xanh
Loại cách nhiệt:Một và hai cách điện
Kích thước SQ MM (Phương pháp châu Âu):4 mm vuông đến 240 mm vuông
Kích thước AWG (Phương pháp Bắc Mỹ):0AWG-10AWG
Phạm vi nhiệt độ rộng:-60°C đến 200°C

Chứng chỉ & Tiêu chuẩn chất lượng

UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517
UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 và ISO13485, TS16949
CNR - Vật liệu dây điện của thiết bị
PVC được xát, cách nhiệt đơn, 105oC, 1000V
Cáp vỏ PVC không tích hợp, 105oC, 1000V
Cáp vỏ không tích hợp TPU được xát ra, 80oC, 300V

Câu hỏi thường gặp

1Ông là một nhà sản xuất hay một công ty thương mại?

Chúng tôi là một nhà sản xuất chuyên nghiệp. Chúng tôi có thể kiểm soát đơn đặt hàng của bạn từ đầu đến cuối. Chào mừng bạn đến thăm chúng tôi. Chúng tôi sẽ đón bạn ở Thâm Quyến.

2Làm thế nào tôi có thể lấy mẫu để kiểm tra chất lượng của bạn?

Các mẫu là miễn phí cho bạn. Khách hàng mới được mong đợi để trả cho chi phí vận chuyển.

3Số lượng đặt hàng tối thiểu là bao nhiêu?

Thường là 100m. Tuy nhiên, dây cáp rất nặng nên bạn nên đặt hàng một lượng thích hợp để tránh vận chuyển hàng hóa cao. vận chuyển bằng biển là lựa chọn tốt nhất.

4Tôi có thể được giảm giá không?

Nó phụ thuộc vào số lượng của bạn. Chúng tôi có thể giảm giá và trả giá vận chuyển. Xin vui lòng liên hệ với chúng tôi.

5Công ty của anh có chấp nhận sản xuất OEM không?

Vâng, chúng tôi có thể in tên công ty của bạn, và chúng tôi thậm chí tùy chỉnh thẻ chất lượng để quảng bá công ty của bạn.

Để biết thêm thông tin, xin vui lòng liên hệ với chúng tôi!
