Cáp sạc EV loại 2 với dây dẫn đồng trần và áo khoác TPE cho bộ sạc EV AC 7kw 11kw 22kw

5p EV sạc Eve cáp

Cáp sạc EV 32A

2c*10AWG EV sạc Eve cáp

Nguồn gốc:

Quảng Đông, Trung Quốc

Hàng hiệu:

Linke

Chứng nhận:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

Mẫu số:

LK-EV102

Loại phích cắm:

IEC 62196-2 (Loại 2), SAE J1772 Loại 1

dây dẫn:

đồng trần

Kết cấu:

3034/0,20

Áo khoác:

TPE

sử dụng:

Sạc

Kiểu:

Trạm sạc EV chậm

Kích thước gói hàng:

50.00cm * 50.00cm * 50.00cm

Điện áp:

380V

Mẫu:

1000 đô la Mỹ/CHIẾC 1 CHIẾC (Đơn hàng tối thiểu) |

Tùy chỉnh:

Có sẵn

Chi phí vận chuyển:

về chi phí vận chuyển và thời gian giao hàng ước tính.

Trả lại và hoàn tiền:

Bạn có thể yêu cầu hoàn lại tiền tối đa 30 ngày sau khi nhận được sản phẩm.

Vật liệu dẫn điện:

đồng/đồng đóng hộp

Loại dây dẫn:

Dây xoắn

Chất liệu bên ngoài:

tùy chỉnh: PVC, PE, LSFOH, cao su silicone

vật liệu cách điện:

tùy chỉnh: PVC, PE, XLPE, EPR, SIR

Thông số kỹ thuật:

0,1-450mm2

Điện áp định mức:

300-600V

nhiệt độ định mức:

-60± 200oC

Màu sắc:

Tùy chỉnh

Chứng nhận:

UL;ISO9001;ISO13485;IATF16949;TPU

Bưu kiện:

bằng cuộn

Cốt lõi:

Nhiều

Thời gian dẫn:

7-15 ngày

Làm nổi bật:

5p EV sạc Eve cáp

Cáp sạc EV 32A

2c*10AWG EV sạc Eve cáp

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1000m

Giá bán

Có thể thương lượng

chi tiết đóng gói

theo yêu cầu

Thời gian giao hàng

7-15 ngày

Điều khoản thanh toán

Đặt cọc trước 30% và giao hàng sau khi nhận được khoản thanh toán cuối cùng 70%

Sản phẩm liên quan

Băng hình

Cáp thang máy ống dẫn đồng đóng hộp với cách điện PVC và áo khoác tùy biến cho các ứng dụng điện và điều khiển

Nhận được giá tốt nhất

Băng hình

Cáp thang máy dây tròn với ruột dẫn đồng mạ thiếc và cách điện PVC cho thang máy các loại

Nhận được giá tốt nhất

Băng hình

Busbar đồng phẳng linh hoạt tùy chỉnh cách điện cho pin với dung lượng 1200A

Nhận được giá tốt nhất

Băng hình

1200A AMP Bàn bus đồng cách nhiệt với cách nhiệt tùy chỉnh và dẫn điện cao cho các thiết bị điện chân không

Nhận được giá tốt nhất

Liên hệ với chúng tôi

86-0769-81776230

86-18665106395

sales@linkecable.com

Liên hệ ngay bây giờ

Mô tả sản phẩm

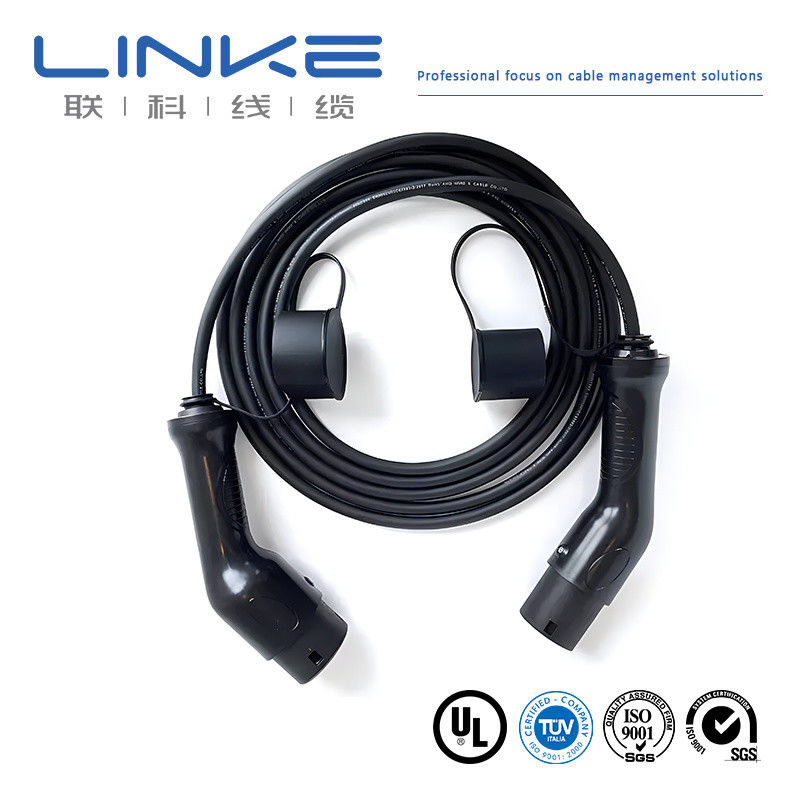

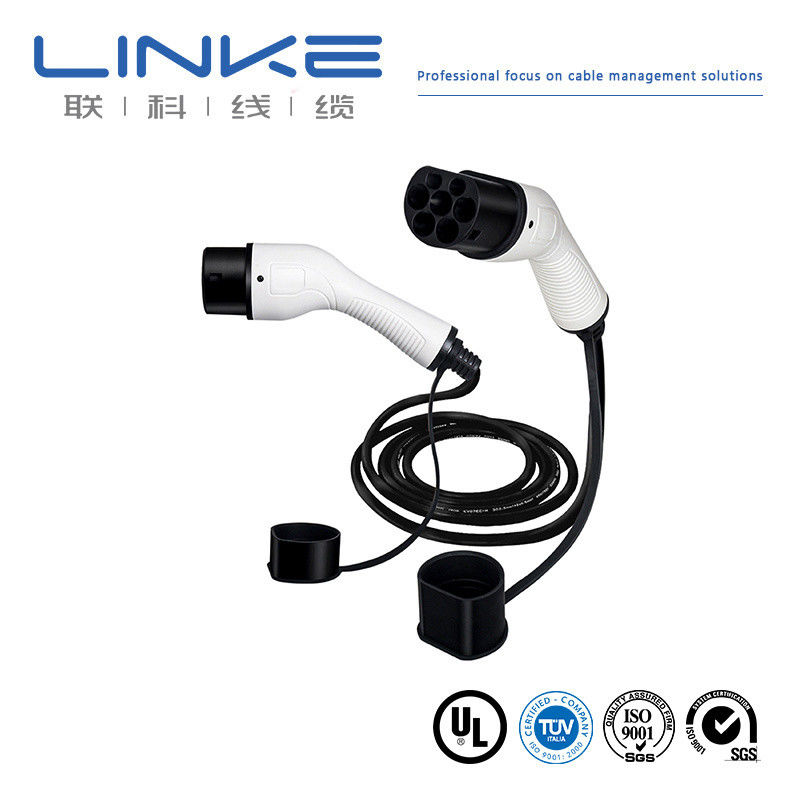

Cáp sạc EV loại 2 đến loại 2

Cáp sạc AC EV hiệu suất cao có các cấu hình 7kW, 11kW và 22kW với các tùy chọn độ dài 5m, 7m và 10m.

Hình ảnh sản phẩm

Thông số kỹ thuật

THÔNG SỐ KỸ THUẬT	TÊN CÁP	Cáp xe điện
THÔNG SỐ CÁP	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0,75mm2)(P2)+(7C×0,75mm2 Tuân thủ RoHS

Thi công chi tiết

Mục	Đáp: 2C×80mm2	B: 1C×25mm2	C: 1C×4mm2	Đ: (3C×0,75mm2)(P2)	Đ: (7C×0,75mm2)
DÂY DẪN
Vật liệu	Dây đồng trần
Kích cỡ	2580/0,20 ±0,008mm	798/0,20 ±0,008mm	224/0,15±0,008mm +10/1#Tinsel+1000D Kevlar	40/0,15±0,008mm+ 10/0.19mmTinsel+200DKevlar	40/0,15±0,008mm+ 10/0.19mmTinsel+200D Kevlar
OD(Tham khảo)	12,40±0,25mm	7,00±0,20mm	2,70±0,15mm	1,40±0,10mm	1,40±0,10mm

Đặc tính điện

Điện áp định mức:DC 1000V
Nhiệt độ định mức:Áo khoác -40~90°C, Cách nhiệt -40~125°C
Tối đa. điện trở dây dẫn (20oC):
A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km
Điện áp cách điện chịu được:AC 2,5kV/5 phút
Điện áp chịu được của cáp đã hoàn thành:AC 3,5kV/15 phút
Tối thiểu. Điện trở cách điện:500MΩ.km

Tính chất vật lý

Độ bền kéo:≥20MPa
Độ giãn dài:≥300%
Kiểm tra ngọn lửa:GB/T 18380.12-2008
Tối thiểu. Bán kính uốn cong:6*OD
Khả năng chống mài mòn:≥2000 lần
Kiểm tra tác động ở nhiệt độ thấp:-40°C×16H, Không nứt

Thông số cấu trúc cáp

KHÔNG.	Dây dẫn mm2	cách nhiệt	Điện trở dây dẫn 20°C (Ω/KM)
EV-YJ	1,5	48/0.20	12,7
EV-YJ	2,5	80/0.20	.7,60
EV-YJ	4	128/0.20	.44,71
EV-YJ	6	196/0,20	3,14
EV-YJ	10	322/0.20	1,82
EV-YJ	16	513/0.20	1,16
EV-YJ	25	798/0,20	.70,743
EV-YJ	35	1121/0.20	.50,527
EV-YJ	50	1596/0,20	.30,368
EV-YJ	70	2242/0.20	.259
EV-YJ	95	3034/0,20	.10,196

Các tính năng chính

Dây dẫn: Dây đồng ủ trần linh hoạt
Cách nhiệt: Chất liệu silicon
Có sẵn các màu áo khoác Đen, Cam, Đỏ, Vàng hoặc Xanh
Tùy chọn cách điện đơn và đôi
Kích thước SQ MM (kiểu Châu Âu): 4 mm vuông đến 240 mm vuông
Kích thước AWG (kiểu Bắc Mỹ): 0AWG-10AWG
Phạm vi nhiệt độ rộng: -60°C đến 200°C
Bề ngoài có độ nhớt thấp để dễ dàng xử lý

Chứng nhận & Tiêu chuẩn

UL1007, UL1185, UL1672, UL10070, UL10483
UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725
UL20233, UL20280, UL20963, UL2103, UL2463
UL2517, UL2587, UL2835, UL20276, UL20549
UL21198, 2104, UL2464, UL2576, UL2661
UL2919, UL20279, UL20886, UL21664
ISO9001 và ISO13485, TS16949
CNR - Vật liệu nối dây thiết bị
