Cáp linh hoạt EV với IEC 62196-2 và SAE J1772

Cáp linh hoạt EV với IEC 62196-2 và SAE J1772

Bộ dây chuyền pin 1500V

Dây dây điện pin silicone Jacket

Chứng nhận UL Bộ dây chuyền pin

Nguồn gốc:

Quảng Đông, Trung Quốc

Hàng hiệu:

Linke

Chứng nhận:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Điện áp định mức:
300-600V
Vật liệu dẫn điện:
Dây đồng trần
Vật liệu cách nhiệt:
Thuốc nhiệt dẻo (EF2585,85 ± 3A)
Chất liệu áo khoác:
TPU
Điện trở dây dẫn tối đa:
A: 0,242Ω/km B: 0,78Ω/km C: 4,95Ω/km D & E: 26Ω/km
Điện trở cách nhiệt tối thiểu:
500mΩ.Km
Làm nổi bật:

Bộ dây chuyền pin 1500V

,

Dây dây điện pin silicone Jacket

,

Chứng nhận UL Bộ dây chuyền pin

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1000m
Giá bán
Có thể thương lượng
chi tiết đóng gói
theo yêu cầu
Thời gian giao hàng
7-15 ngày
Điều khoản thanh toán
Đặt cọc trước 30% và giao hàng sau khi nhận được khoản thanh toán cuối cùng 70%
Khả năng cung cấp
50000M/NGÀY
Mô tả sản phẩm
Thông số kỹ thuật sản phẩm
TÊN CÁP Cáp EV
THÔNG SỐ CÁP 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) Tuân thủ RoHS
Cấu tạo chi tiết
Mục Vật liệu ruột dẫn Kích thước Đường kính ngoài (Tham khảo)
A : 2C×80mm2 Đồng trần dạng sợi 2580/0.20 ±0.008mm 12.40±0.25mm
B : 1C×25mm2 Đồng trần dạng sợi 798/0.20 ±0.008mm 7.00±0.20mm
C : 1C×4mm2 Đồng trần dạng sợi 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar 2.70±0.15mm
Chi tiết cách điện
Vật liệu Độ dày trung bình tối thiểu Độ dày tối thiểu tại bất kỳ điểm nào Đường kính ngoài
Nhựa nhiệt dẻo(EF2585,85±3A) 1.60mm 1.34mm 15.60±0.40mm
Đặc tính điện
Thuộc tính Giá trị
Điện áp định mức DC 1000V
Nhiệt độ định mức Vỏ bọc -40~90ºC, Cách điện -40~125ºC
Điện trở ruột dẫn tối đa (20ºC) A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km

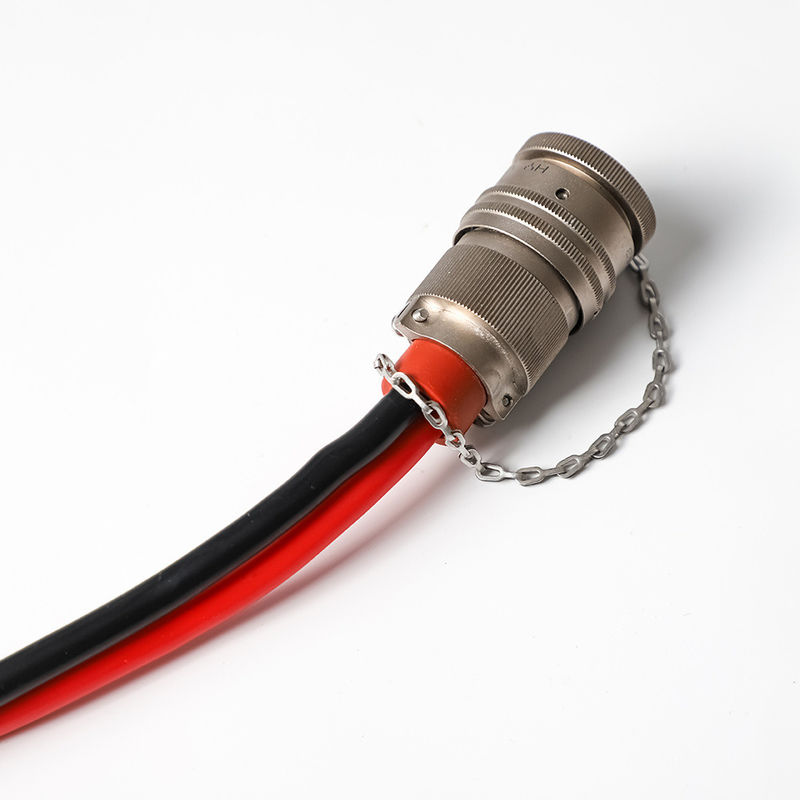

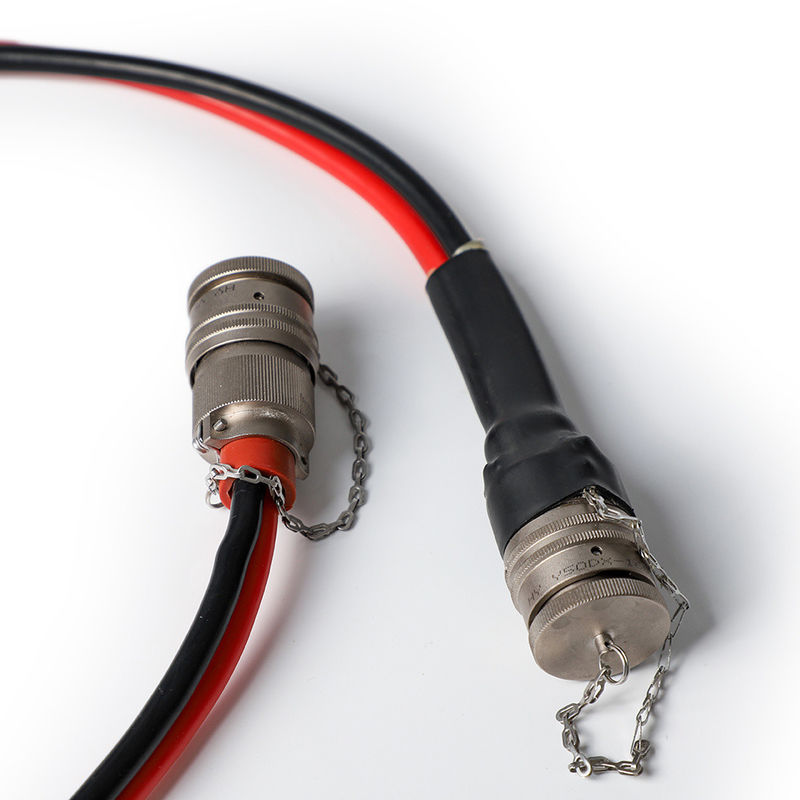

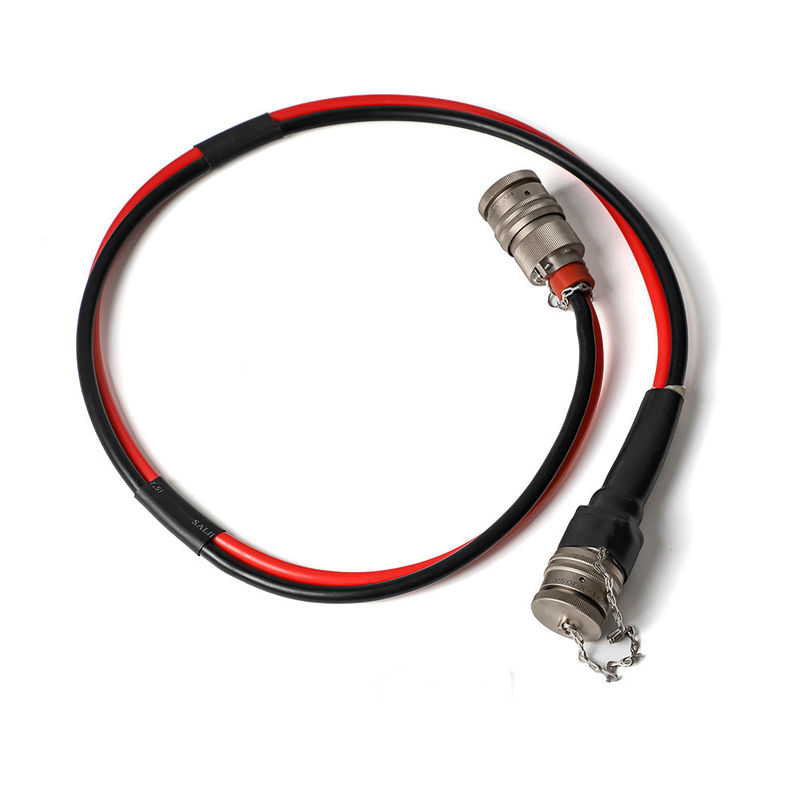

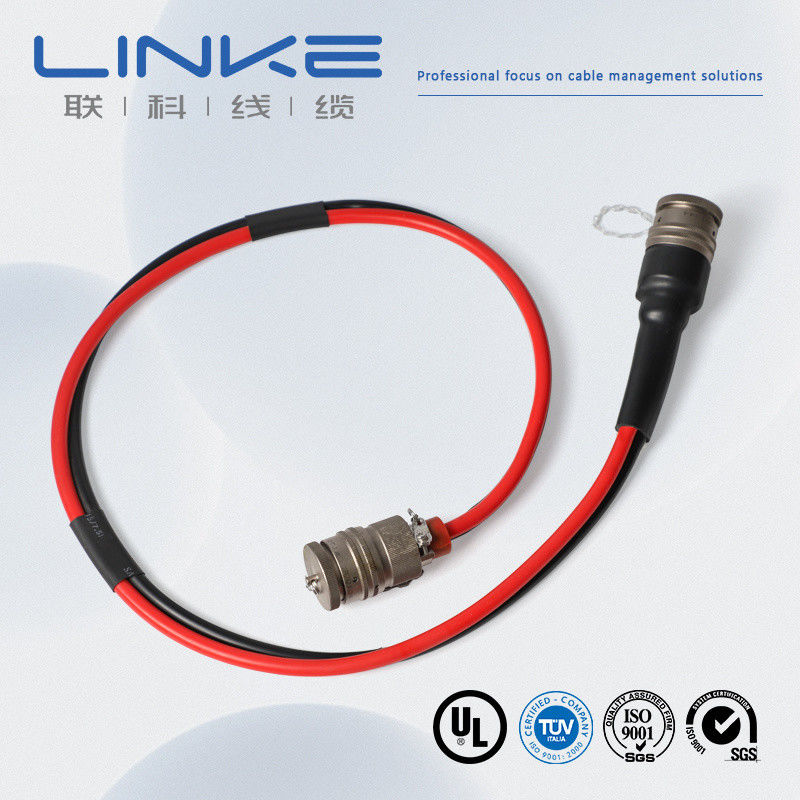

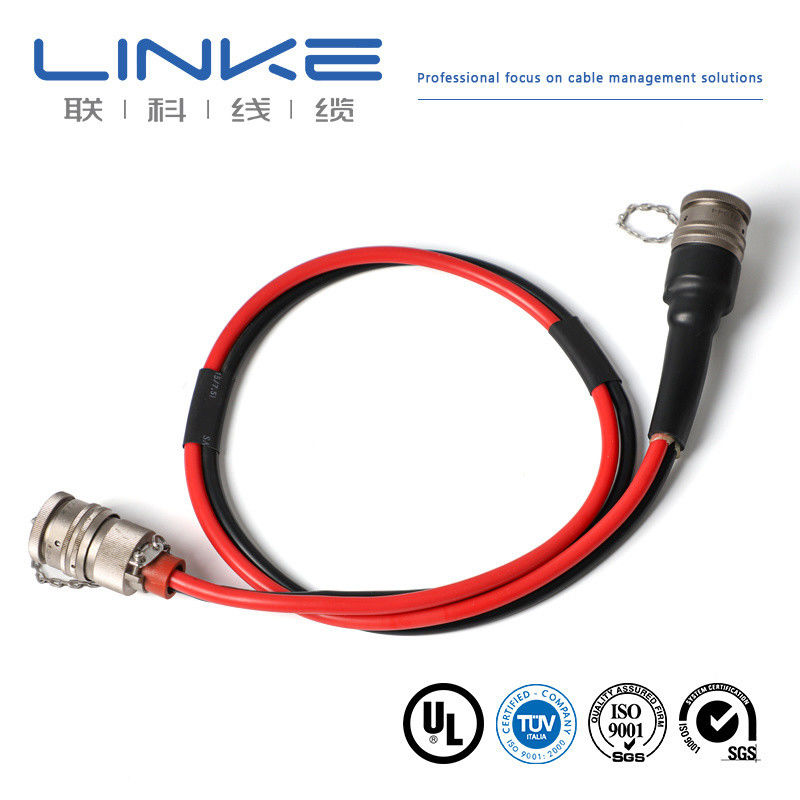

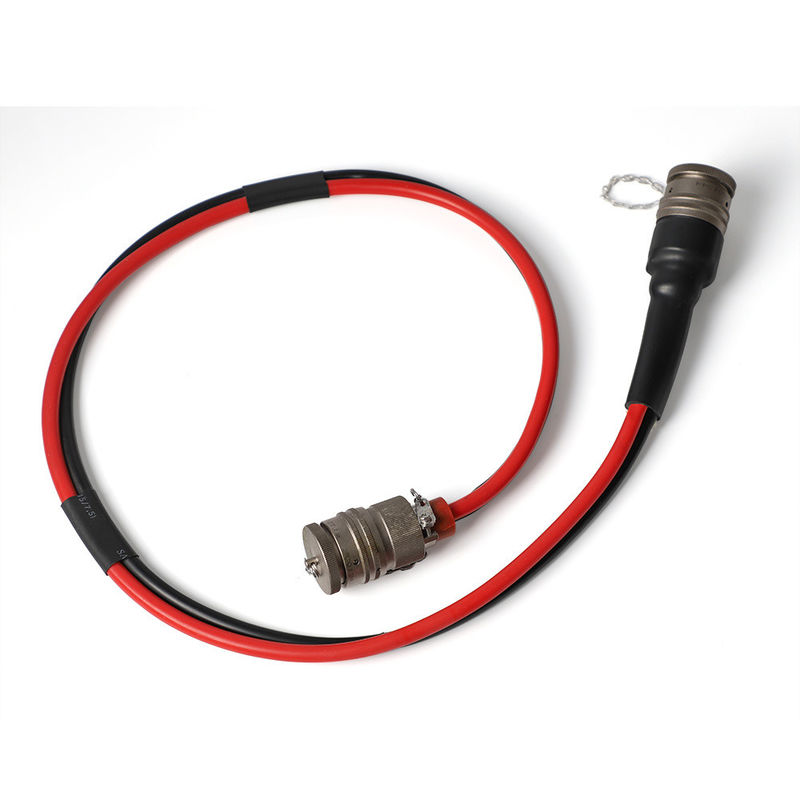

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
Cáp linh hoạt EV với IEC 62196-2 và SAE J1772
Thương hiệu LINKE Tiết diện (mm²) 0.01-500mm²
Cỡ dây (AWG) [Ví dụ: 24AWG, 28AWG] Ruột dẫn Đồng mạ thiếc / đồng trần, dựa trên yêu cầu của khách hàng
Vật liệu cách điện PVC/TPU/Cao su silicone/PE/PP/XLPE/Nylon/khác Vật liệu vỏ bọc [PVC/PU/Cao su/Bện/v.v.]
Chứng nhận RoHS/REACH/UL/CE/IP68/v.v. Chiều dài tùy chỉnh [Ví dụ: 1m, 3ft, 5m ±5% dung sai]
Loại cáp [Y tế/Nguồn/Âm thanh/Đồng trục/Điện/Ô tô/Lưu trữ năng lượng//v.v.] Chống nhiễu [Có chống nhiễu/Không chống nhiễu/Chống nhiễu dạng bện]
Trở kháng [Ví dụ: 75Ω (đối với cáp đồng trục)] In ấn/Logo [Văn bản/Nhãn/Logo, tối đa 20 ký tự]
Bán kính uốn [Ví dụ: ≥5× đường kính cáp] Dòng điện định mức [Ví dụ: 5A]
Điện áp định mức [Ví dụ: 30V AC/DC] Vật liệu đầu nối [Mạ vàng/Mạ niken/Đồng thau/v.v.]
Đầu nối [Ví dụ: USB Type-C, Giắc cắm 3.5mm, RJ45] Vỏ bọc XLPE hoặc PE hoặc PVC CAO SU
Thời gian giao hàng 7-14 ngày sau khi xác nhận đơn hàng Màu sắc [Đen/Trắng/Đỏ/Pantone tùy chỉnh/v.v.]
nhiệt độ Âm 70°C đến 350°C (-70°C ~ 350°C) Đóng gói Cuộn/hộp/tấm/Tùy chỉnh
Dịch vụ hỗ trợ multicolumn {3}{l}{cáp tùy chỉnh, giải pháp toàn diện, bao gồm cắt chính xác, bấm đầu và lắp đặt các đầu nối (chỉ định vật liệu, ví dụ: đồng/mạ niken)

Cáp linh hoạt EV với IEC 62196-2 và SAE J1772

Phòng thí nghiệm độc lập•Thiết bị kiểm tra đầy đủ•Kiểm soát chất lượng toàn diện

Chúng tôi kiểm tra mọi sản phẩm theo tiêu chuẩn nghiêm ngặt để đảm bảo chất lượng vượt trội và hiệu suất đáng tin cậy.



Số

Mục kiểm tra

Điều kiện kiểm tra

Yêu cầu kiểm tra

Dữ liệu kiểm tra

Kết quả

1

Kiểm tra cấu trúc

1. Tuân thủ bảng kích thước dây2. Độ dày tối thiểu ≥ 80% độ dày trung bình

Tuân thủ bảng kích thước dây

Tham khảo hồ sơ kiểm tra

Đạt

2

Sốc nhiệt

Quấn mẫu trên thanh sắt có kích thước quy định, đặt trong lò lão hóa ở nhiệt độ quy định trong 1 giờ, làm nguội mẫu đến nhiệt độ phòng trong ít nhất 30 phút, sau đó quan sát mẫu

Không nứt trên bề mặt mẫu

Không nứt

Đạt

3

Biến dạng do nhiệt

1. Đo độ dày mẫu (đánh dấu vị trí đo)2. Đặt mẫu và bộ cố định kiểm tra vào lò lão hóa để làm nóng trước ở nhiệt độ quy định trong 1 giờ3. Đặt mẫu dưới cột áp lực của bộ cố định kiểm tra trong 1 giờ4. Đo lại độ dày mẫu tại cùng vị trí

1. Mẫu không được nứt bởi cột áp lực hoặc lộ ruột dẫn2. Giảm độ dày ≤ 50%

Tham khảo hồ sơ kiểm tra

Đạt

4

FT2

Áp dụng ngọn lửa tiêu chuẩn ở độ cao 125mm một lần

1. Ngọn lửa không được lan dọc theo chiều dài của nó2. Ngọn lửa không được lan sang các vật liệu dễ cháy gần đó

Tham khảo hồ sơ kiểm tra

Đạt

5

Lão hóa

1. Lấy năm đoạn vỏ dài 200mm2. Đặt mẫu vào lò lão hóa ở 158°C trong 168 giờ3. Sau khi lấy mẫu ra, đặt ở nhiệt độ phòng 23±5°C trong 16 giờ, sau đó kiểm tra độ giãn dài khi đứt và độ bền kéo

1. Độ giãn dài trước lão hóa ≥ 300%, độ giãn dài sau lão hóa ≥ 80% so với trước lão hóa2. Độ bền kéo trước lão hóa > 1.41kg/mm², độ bền kéo sau lão hóa ≥ 80% so với trước lão hóa

Tham khảo hồ sơ kiểm tra

Đạt

6

Uốn lạnh

Bảo quản mẫu trong hộp nhiệt độ thấp ở nhiệt độ quy định trong 4 giờ, quấn mẫu trên thanh sắt có kích thước quy định với số vòng quy định, hoàn thành việc quấn trong vòng 30 giây sau khi lấy mẫu ra khỏi hộp nhiệt độ thấp

Không nứt trên bề mặt mẫu

Không nứt

Đạt

7

Điện trở ruột dẫn

Đo điện trở của ruột dẫn dài một mét bằng máy đo điện trở DC

Ở 20°C, điện trở của 8AWG ≤ 2.23Ω/km

Tham khảo hồ sơ kiểm tra

Đạt

Công nghệ cáp Linke (DongGuan) Co. Ltd. tập trung vào R&D và

cung cấp các giải pháp chuyên nghiệp cho Cáp & Dây, đặc biệt là cho

các khách hàng trong các ngành công nghiệp khác nhau. Bao gồm:



Cáp robot hình người,

Cáp nguồn/cáp dữ liệu AI,

Cáp bán dẫn/cáp tự động hóa công nghiệp,

Cáp cảm biến,

Cáp năng lượng mới,

Dây làm đẹp y tế,

Cáp dây UL,



Linke Cable có khả năng phát triển sản phẩm và năng lực kỹ thuật đa dạng để hỗ trợ các

nhu cầu đa dạng của khách hàng. Chúng tôi đã nhận được các giấy phép sản phẩm sau:UL 758,CCC,RoHs,REACH,CE; Chúng tôi

đã nhận được hệ thống quản lý chất lượng sau:ISO 9001-2015(Tất cả sản phẩm); ISO 13485

(Thiết bị và dụng cụ y tế),IATF 16949(Ngành ô tô)



Thông tin nhà sản xuất

Nhà sản xuất dây và cáp Linke Cable Technology Co., Ltd là nhà cung cấp cáp hàng đầu tại Trung Quốc với hơn 10 năm kinh nghiệm trong R&D, sản xuất và tiếp thị dây và cáp. Chúng tôi chuyên về:

  • Cáp sạc EV
  • Cáp y tế
  • Cáp silicone
  • Cáp ô tô
  • Giải pháp cáp tùy chỉnh
Chứng nhận của chúng tôi
Sản phẩm của chúng tôi đáp ứng các tiêu chuẩn quốc tế sau:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Dây đơn, cách điện bằng nhựa nhiệt dẻo)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664

ISO9001 và ISO13485, TS16949
CNR - Vật liệu dây điện cho thiết bị
Dây đơn cách điện PVC đùn, định mức 105°C, 1000V, Lớp I, Nhóm A, B, hoặc AB, FT1 và/hoặc FT2
Cáp có vỏ bọc không tích hợp PVC đùn, định mức 105°C, 1000V, Lớp I, Lớp hoặc Lớp I/II, Nhóm A, B, hoặc AB, FT1 và/hoặc FT2
Cáp có vỏ bọc không tích hợp TPU đùn, định mức 80°C, 300V, Lớp I, Lớp hoặc Lớp I/II, Nhóm A, B, hoặc AB, FT1 và/hoặc FT2
