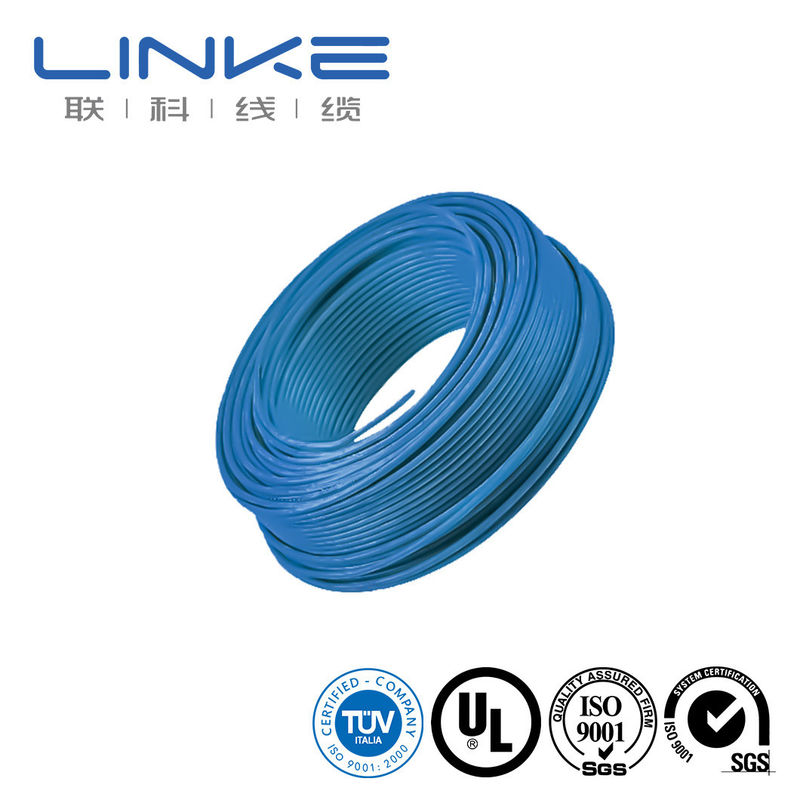

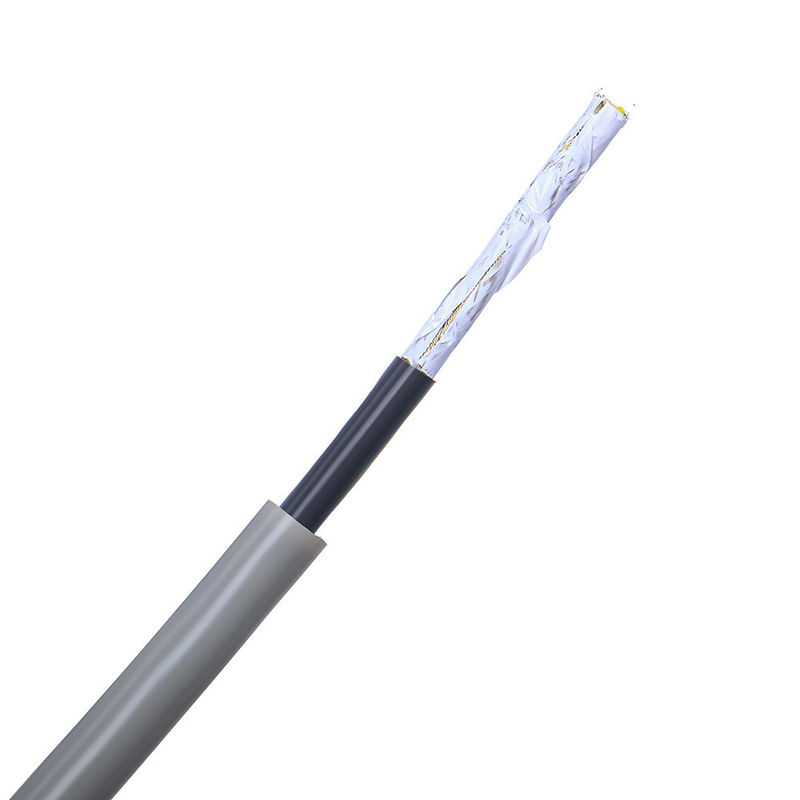

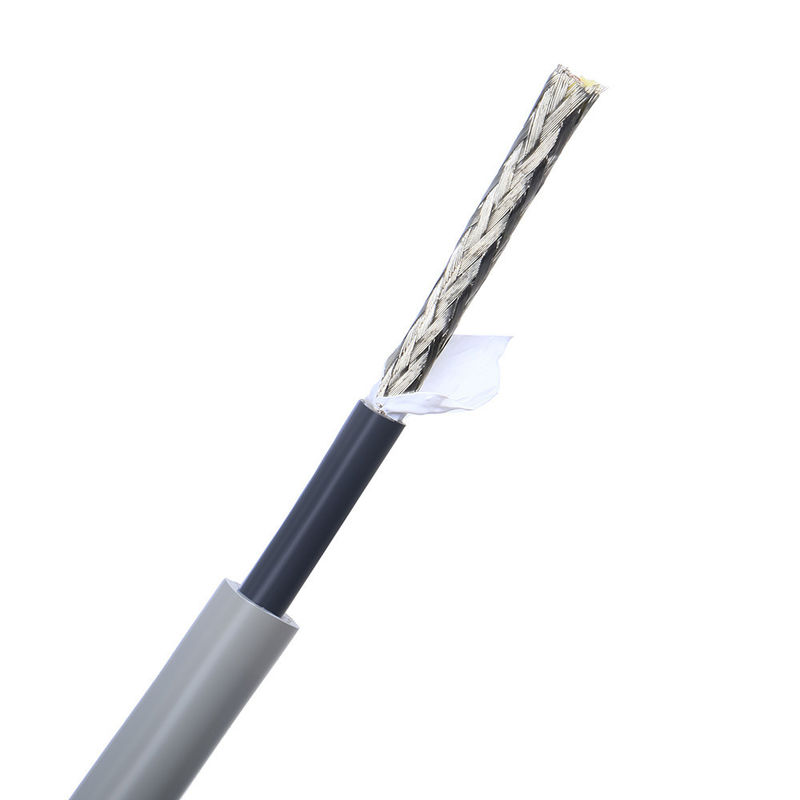

16 AWG 1 cặp thermopouple Solid KX PVC nhựa tấm tấm PVC áo khoác SHIELD POWER LIMITED CABLE TRY CABLE
he cáp bù đắp nhiệt đôi cũng có thể được gọi là cáp thiết bị, vì chúng được sử dụng cho
Thiết kế tương tự như cáp thiết bị cặp nhưng dây dẫn
nhiệt đôi được sử dụng trong các quy trình để cảm nhận nhiệt độ và được kết nối với các máy đo nhiệt
cho chỉ định và điều khiển. nhiệt cặp và pyrometer được dẫn điện bằng cách mở rộng nhiệt cặp
Các dây dẫn được sử dụng cho các cáp nhiệt đới này được yêu cầu
có tính chất nhiệt điện (emf) tương tự như của nhiệt cặp được sử dụng để cảm biến nhiệt độ.
Nhà máy của chúng tôi chủ yếu sản xuất loại KX,EX,JX,TX,SC/RC,KCA,KCB dây bù cho thermocouple và họ
Các sản phẩm bù đắp nhiệt đôi của chúng tôi đều được sử dụng trong các thiết bị đo nhiệt độ và dây cáp.
được sản xuất theo GB/T 4990-2010 "Các dây kéo dài và bù đắp bằng hợp kim cho các cặp nhiệt"
(Tiêu chuẩn quốc gia Trung Quốc), và cũng là IEC584-3 'Thermocouple phần 3-compensating wire' (Tiêu chuẩn quốc tế).
Sự đại diện của dây kết nối: mã nhiệt cặp + C / X, ví dụ: SC, KX
X: Tóm tắt của mở rộng, có nghĩa là hợp kim của dây bù đắp là giống như hợp kim của thermocouple
C: Tóm tắt của bù đắp, có nghĩa là hợp kim của dây bù đắp có đặc điểm tương tự với hợp kim của nhiệt cặp trong một phạm vi nhiệt độ nhất định.
| Mã nhiệt cặp | Loại Comp. | Tên của công ty | Tốt | Không | ||
| Tên | Mã | Tên | Mã | |||
| S | SC | đồng-constantan 0.6 | đồng | SPC | hằng số 0.6 | SNC |
| R | RC | đồng-constantan 0.6 | đồng | RPC | hằng số 0.6 | RNC |
| K | KCA | Sắt-constantan22 | Sắt | KPCA | constantan22 | KNCA |
| K | KCB | đồng-constantan 40 | đồng | KPCB | liên tục 40 | KNCB |
| K | KX | Chromel10-NiSi3 | Chromel10 | KPX | NiSi3 | KNX |
| N | NC | Iron-constantan 18 | Sắt | NPC | liên tục 18 | NNC |
| N | NX | NiCr14Si-NiSi4Mg | NiCr14Si | NPX | NiSi4Mg | NNX |
| E | EX | NiCr10-Constantan45 | NiCr10 | EPX | Constantan45 | ENX |
| J | JX | Iron-constantan 45 | Sắt | JPX | liên tục 45 | JNX |
| T | TX | đồng-constantan 45 | đồng | TPX | liên tục 45 | TNX |
1.Hóa chấtCômposition
| Vật liệu | Thành phần hóa học (%) | ||||
| Ni | Cr | Vâng | Thêm | Al | |
| KP ((Chromel) | 90 | 10 | |||
| KN ((Alumel) | 95 | 1-2 | 0.5-1.5 | 1-1.5 | |
2.Tính chất vật lýCác đặc tính cơ học
|
Vật liệu |
Mật độ g/cm3) |
Điểm nóng chảy ((oC) |
Độ bền kéo ((Mpa) |
Kháng âm lượng ((μΩ.cm) |
Tỷ lệ kéo dài (%) |
| KP ((Chromel) | 8.5 | 1427 | >490 | 70.6 ((20oC) | >10 |
| KN ((Alumel) | 8.6 | 1399 | >390 | 29.4 ((20oC) | >15 |
3.Phạm vi giá trị EMF ở nhiệt độ khác nhau
| Vật liệu | Giá trị EMF Vs Pt ((μV) | |||||
| 100oC | 200oC | 300oC | 400oC | 500oC | 600oC | |
| KP ((Chromel) | 2816~2896 | 5938~6018 | 9298~9378 | 12729~12821 | 16156~16266 | 19532~19676 |
| KN ((Alumel) | 1218~1262 | 2140~2180 | 2849~2893 | 3600~3644 | 4403~4463 | 5271~5331 |
| Giá trị EMF Vs Pt ((μV) | ||||
| 700oC | 800oC | 900oC | 1000oC | 1100oC |
| 22845 ~ 22999 | 26064~26246 | 29223~29411 | 32313~32525 | 35336~35548 |
| 6167 ~ 6247 | 7080 ~ 7160 | 7959~8059 | 8807 ~ 8907 | 9617~9737 |
Loại K Cáp mở rộng Chromel / Alumel vật liệu cách nhiệt FEP
Thông số kỹ thuật
1Phong cách: dây kéo dài
2. Thermocouple dây đồng
Sợi đồng nhiệt cặp
1. mức nhiệt cặp (mức nhiệt độ cao). loại dây nhiệt cặp này chủ yếu phù hợp với nhiệt cặp
loại K, J, E, T, N và L và các thiết bị phát hiện nhiệt độ cao khác, cảm biến nhiệt độ, v.v.
2. mức dây bù đắp (mức nhiệt độ thấp). loại dây nhiệt cặp này chủ yếu phù hợp để bù đắp
cáp và dây kéo dài của các nhiệt cặp khác nhau loại S, R, B, K, E, J, T, N và L, cáp sưởi, cáp điều khiển v.v.
Phạm vi và chỉ số nhiệt cặp
Thể loại và chỉ số nhiệt cặp |
||
Loại |
Loại |
Phạm vi đo ((°C) |
NiCr-NiSi |
K |
-200-1300 |
NiCr-CuNi |
E |
-200-900 |
Fe-CuNi |
J |
-40-750 |
Cu-Cu |
T |
- 200-350 |
NiCrSi-NiSi |
N |
-200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Kích thước và dung sai của sợi thủy tinh cách nhiệt dây thermocouple
Kích thước / Độ khoan dung mm): 4.0+-0.25
Mã màu & độ khoan dung hiệu chuẩn ban đầu cho dây nhiệt cặp:
| Loại nhiệt cặp | Mã màu ANSI | Độ khoan dung hiệu chuẩn ban đầu | ||||
| Đồng hợp kim dây | Định chuẩn | +/- Hướng dẫn viên |
áo khoác | Phạm vi nhiệt độ | Tiêu chuẩn Giới hạn |
Đặc biệt Giới hạn |
| CHROMEL ((+) so với ALUMEL (((-) |
K | Màu vàng/màu đỏ | Màu nâu | -200°C đến -110°C -110°C đến 0°C 0°C đến +285°C 285°C đến +1250°C |
± 2% ± 2,2°C ± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
Mã màu & Độ khoan dung hiệu chuẩn ban đầu cho dây kéo dài:
| Loại mở rộng | Mã màu ANSI | Độ khoan dung hiệu chuẩn ban đầu | ||||
| Đồng hợp kim dây | Định chuẩn | +/- Hướng dẫn viên |
áo khoác | Phạm vi nhiệt độ | Tiêu chuẩn Giới hạn |
Đặc biệt Giới hạn |
| Sắt (+) so với Constantan ((-) | JX | Màu trắng/màu đỏ | Màu đen | 0°C đến +200°C | ± 2,2°C | ± 1,1°C |
| CHROMEL (+) so với ALUMEL (-) | KX | Màu vàng/màu đỏ | Màu vàng | 0°C đến +200°C | ± 2,2°C | ± 1,1°C |
| Copper ((+) vs Constantan ((-) | TX | Màu xanh/màu đỏ | Màu xanh | -60°C đến +100°C | ± 1,1°C | ± 0,5°C |
| CHROMEL(+) vs Constantan(-) | EX | Màu tím/màu đỏ | Màu tím | 0°C đến +200°C | ±1,7°C | ± 1,1°C |
Tính chất vật lý PVC-PVC:
| Đặc điểm | Khép kín | áo khoác |
| Chống mài mòn | Tốt lắm. | Tốt lắm. |
| Bị chống đối | Tốt lắm. | Tốt lắm. |
| Chống ẩm | Tốt lắm. | Tốt lắm. |
| Chống hàn sắt | Người nghèo. | Người nghèo. |
| Nhiệt độ hoạt động |
105oC liên tục 150oC đơn |
105oC liên tục 150oC đơn |
| Thử nghiệm bằng lửa | Tự tắt | Tự tắt |
