Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
linkecable
Chứng nhận:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Băng hình
Băng hình

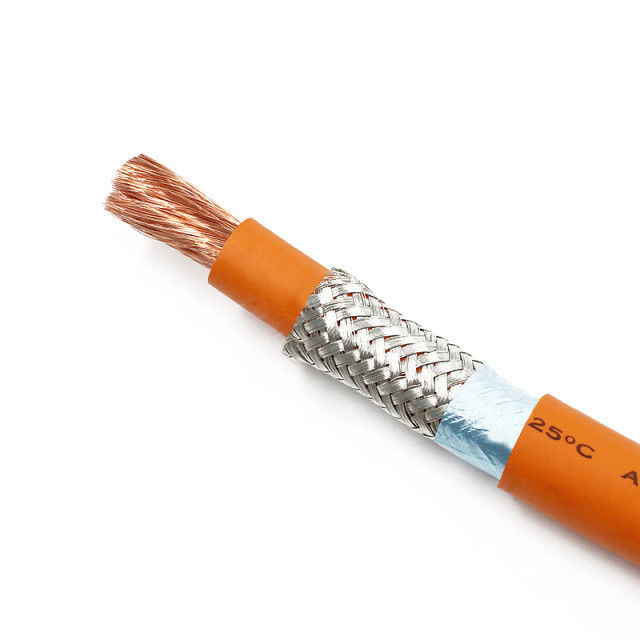

Hướng dẫn: đồng trần/Nước đồng đóng hộp
Dây băng: Dây băng polyester/lông nhôm
Vải đan: đồng đóng hộp
Khép kín/bọc: XLPE/XLPO (màu cam)
Nhiệt độ định danh (°C): -40°C~125°C/150°C
Điện áp số (V): AC/DC: 600/900v, 1000/1500V
Độ lão hóa ngắn hạn: 240h, theo QC/T 1037
Độ lão hóa lâu dài: 3000h, phù hợp với QC/T 1037
Năng lượng chịu: 2.1kV / 1 phút (600/900v), 3,5kV / 1 phút (1000/1500v)
Chống rách: > 20N/mm
Khoảng uốn cong tối thiểu: 5D (OD ≤ 20mm), 6D (OD > 20mm)
Yêu cầu môi trường: RoHS & REACH
Lưu ý: Các thông số kỹ thuật sản phẩm, kích thước và cấu trúc trên có thể thay đổi do sự thay đổi công nghệ
Các thông số kỹ thuật tương tự có thể được thiết kế và sản xuất theo nhu cầu của khách hàng.
| Các thông số của cáp lõi đồng điện áp cao được bảo vệ XLPE | ||||||
| Dòng sản phẩm | Thông số kỹ thuật của cáp (mm2) | Chống dẫn tối đa (m Ω/m ở 20 °C) | Điện áp định số (AC/DC) | Dừng dòng chảy Ref (A) | Chiều kính bên ngoài hoàn chỉnh Ref (mm) |
Nhiệt độ kháng cự |
| Cáp bảo vệ EV | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 8.0 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 9.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 11.2 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 13.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 17.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 19.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 24.5 | -40°C~125°C/150°C |
Hướng dẫn: đồng trần/Nước đồng đóng hộp
Độ cách nhiệt: XLPE hoặc XLPO (màu cam)
Nhiệt độ định danh: -40°C~125/150°C;
Điện áp định danh: AC/DC: 600/900V, 1000/1500V;
Thử nghiệm cháy: Ngọn lửa được dập tắt ở 70S, Giữ không cháy ít nhất 50mm;
Chống điện áp: 1,0kV / 30 phút. Tăng lên 5,0kV / 5 phút. (600/900v), 1,0kV / 30 phút. Tăng lên 5,0kV / 5 phút.
Tiếp tục tăng lên 8,0kV (1000/1500V );
Chống dầu: IRM902, IRM903, Xăng trong 20h mỗi lần, Sự thay đổi OD≤15%, Không bị nứt;
Chống rách:> 20N/mm;
Phân tích uốn cong tối thiểu: 5D (OD ≤ 20mm), 6D (OD > 20mm);
Yêu cầu môi trường: RoHS & REACH;
Môi trường sử dụng cáp:
Các nhà kho nơi các dây cáp được lưu trữ không được có khí độc hại làm hỏng cách điện
Trong quá trình sử dụng bình thường, nó được nghiêm cấm tiếp xúc với axit, kiềm
Tránh sử dụng chúng ngoài trời hoặc trong môi trường phơi nhiễm và tránh sử dụng chúng
trong điều kiện nhiệt độ không đáp ứng các yêu cầu của các tiêu chuẩn dây và cáp.
Lưu ý: Các thông số kỹ thuật sản phẩm, kích thước và cấu trúc trên có thể thay đổi do sự thay đổi công nghệ
Các thông số kỹ thuật tương tự có thể được thiết kế và sản xuất theo yêu cầu của khách hàng.
|
XLPEkhôngCác thông số của cáp lõi đồng điện áp cao được bảo vệ
|
||||||
| Dòng sản phẩm | Thông số kỹ thuật của cáp (mm2) | Chống dẫn tối đa (m Ω/m ở 20 °C) | Điện áp định số (AC/DC) | Dừng dòng chảy Ref (A) | Chiều kính bên ngoài hoàn chỉnh Ref (mm) |
Nhiệt độ kháng cự |
| Cáp không được che chắn EV | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 5.00 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 6.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 8.30 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 10.20 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 13.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 15.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 19.50 | -40°C~125°C/150°C |
Hướng dẫn: đồng trần/Nước đồng đóng hộp
Bảo hiểm: cao su silicone (màu cam)
Nhiệt độ định danh: -40°C~175/200°C;
Điện áp định danh: AC/DC: 600/900v, 1000/1500V;
Thử nghiệm cháy: Ngọn lửa được dập tắt ở 70S, Giữ không cháy ít nhất 50mm;
Chống điện áp: 1.0kV / 30min. Tăng lên 5,0kV / 5min. (600/900v) 1.OkV / 30min. Tăng lên 5,0kV / 5min.
Tiếp tục tăng lên 8,0kV ((1000/1500v)
Chống dầu: IRM902, IRM903, Xăng trong 20h mỗi lần, Sự thay đổi của OD≤15%, Không nứt
Chống rách:> 15N/mm
Khoảng uốn cong tối thiểu: 5D (OD ≤ 20mm), 6D (OD > 20mm)
Yêu cầu môi trường: RoHS & REACH
Môi trường sử dụng cáp
Các nhà kho nơi các dây cáp được lưu trữ không được có khí độc hại làm hỏng cách điện
Trong quá trình sử dụng bình thường, nó được nghiêm cấm tiếp xúc với axit, kiềm
Tránh sử dụng chúng ngoài trời hoặc trong môi trường phơi nhiễm và tránh sử dụng chúng
trong điều kiện nhiệt độ không đáp ứng các yêu cầu của các tiêu chuẩn dây và cáp.
Lưu ý: Các thông số kỹ thuật sản phẩm, kích thước và cấu trúc trên có thể thay đổi do sự thay đổi công nghệ
Các thông số kỹ thuật tương tự có thể được thiết kế và sản xuất theo yêu cầu của khách hàng.
Các thông số của cáp đồng cao áp không được bảo vệ bằng cao su silicone |
||||||
| Dòng sản phẩm | Thông số kỹ thuật của cáp (mm2) | Chống dẫn tối đa (m Ω/m ở 20 °C) | Điện áp định số (AC/DC) | Dừng dòng chảy Ref (A) | Chiều kính bên ngoài hoàn chỉnh Ref (mm) |
Nhiệt độ kháng cự |
| Cáp không được che chắn EV | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 5.00 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 6.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 8.30 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 10.20 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 13.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 15.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40°C~125°C/150°C |
| Cáp không được che chắn EV | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 19.50 | -40°C~125°C/150°C |

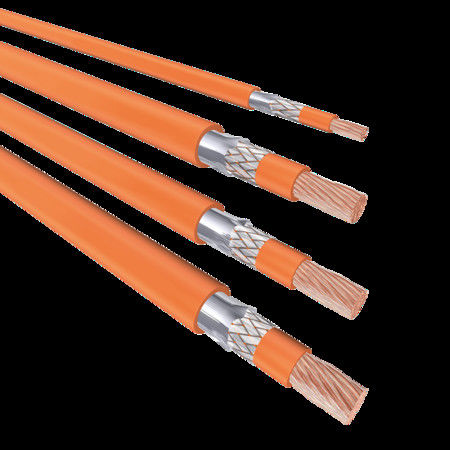

Các thông số của cáp đồng được bảo vệ điện áp cao bằng cao su silicone
Hướng dẫn: đồng trần/Nước đồng đóng hộp
Dây băng: Lông nhôm
Vải đan: đồng đóng hộp
Khép kín/vỏ: cao su silicone (màu cam)
Nhiệt độ định danh: -40°C~175/200°C
Điện áp số: AC/DC 600/900v, 1000/1500v
Thử nghiệm cháy: Ngọn lửa được dập tắt ở 70S, Giữ không cháy ít nhất 50mm;
Chống điện áp:: 1.0kV / 30min. Tăng lên 5.0kV / 5min. ((600/900v) 1.0kV / 30min. Tăng lên 5.0kV / 5min.
Tiếp tục tăng lên 8,0kV (1000/1500V)
Chống dầu: IRM902, IRM90, Xăng trong 20h mỗi lần, biến thể OD≤15%, Không nứt
Chống rách:> 15N/mm
Phân kính uốn cong tối thiểu: 5D (OD≤20mm), 6D (OD>20mm)
Yêu cầu môi trường: RoHS & REACH
Các thông số của cáp đồng được bảo vệ điện áp cao bằng cao su silicone |
||||||
| Dòng sản phẩm | Thông số kỹ thuật của cáp (mm2) | Chống dẫn tối đa (m Ω/m ở 20 °C) | Điện áp định số (AC/DC) | Dừng dòng chảy Ref (A) | Chiều kính bên ngoài hoàn chỉnh Ref (mm) |
Nhiệt độ kháng cự |
| Cáp bảo vệ EV | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 8.0 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 9.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 11.2 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 13.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 17.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 19.5 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40°C~125°C/150°C |
| Cáp bảo vệ EV | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 24.5 | -40°C~125°C/150°C |
