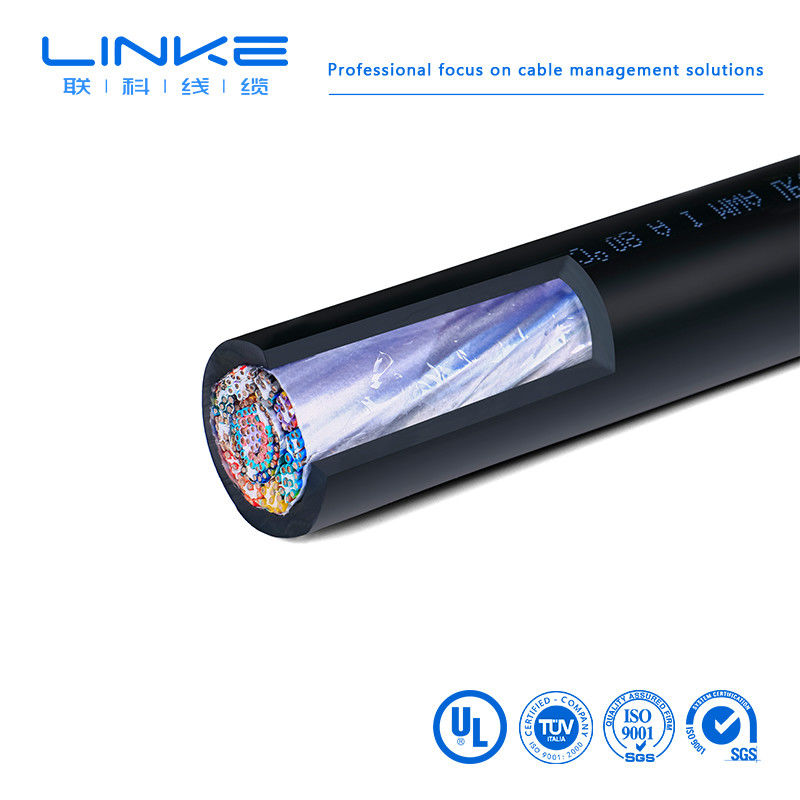

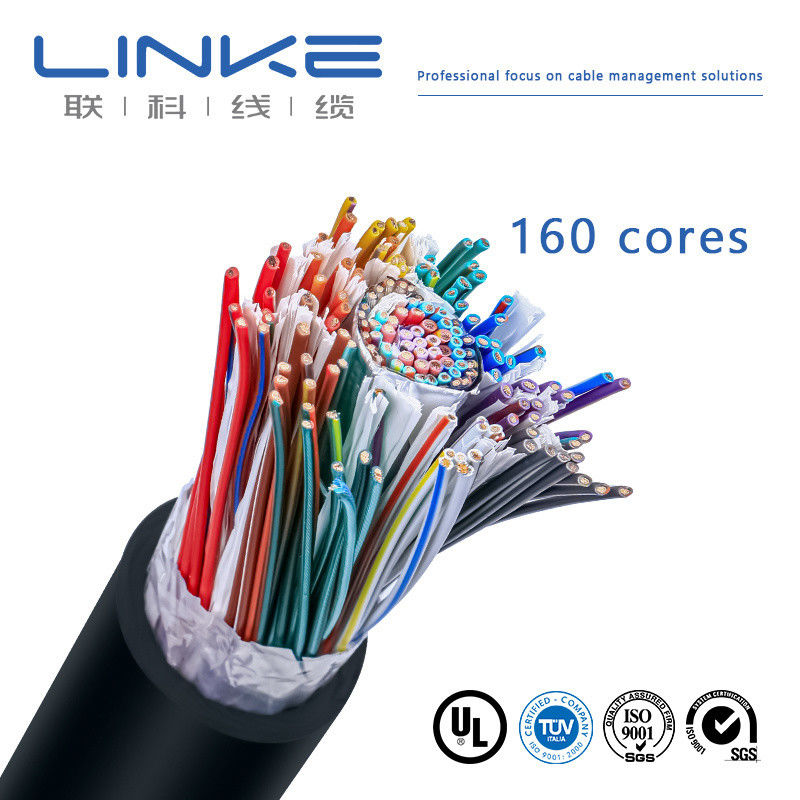

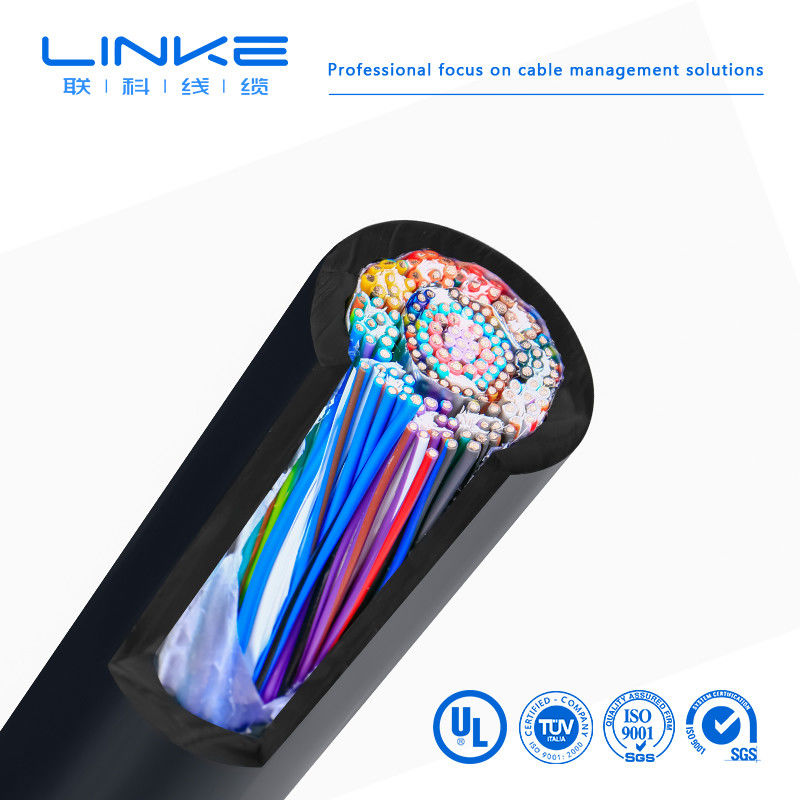

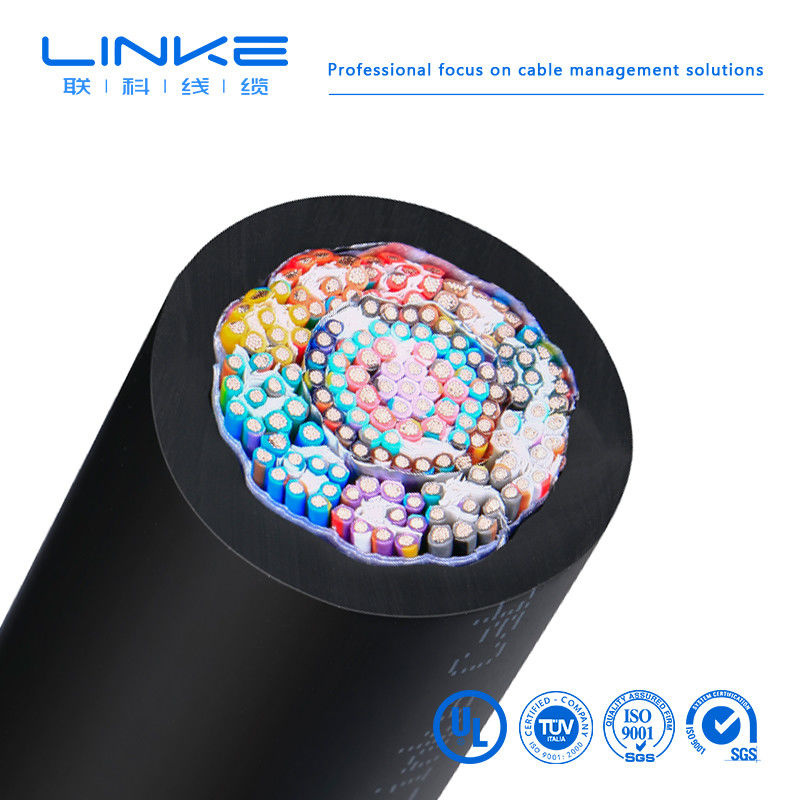

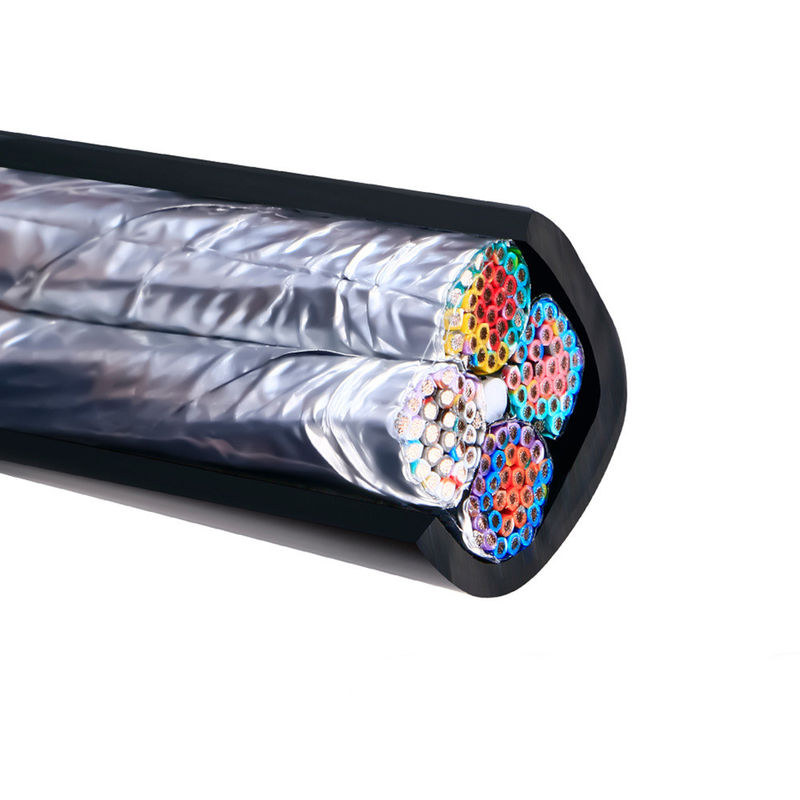

Cáp điện cao su silicone
1Các tính năng và cách sử dụng sản phẩm
Sản phẩm này phù hợp cho các đường truyền điện cố định hoặc dây cáp kết nối cho các thiết bị điện di động với điện áp định lượng AC từ 0,6/1KV trở xuống.Sản phẩm có đặc điểm chống bức xạ nhiệt, chống lạnh, chống axit và kiềm và chống khí ăn mòn, chống nước, vv Cấu trúc cáp mềm và thuận tiện cho bức xạ.Hiệu suất điện ổn định trong môi trường nhiệt độ cao (nên lạnh), hiệu suất chống lão hóa xuất sắc và tuổi thọ dài. Nó được sử dụng rộng rãi trong ngành luyện kim, điện, hóa dầu, điện tử, sản xuất ô tô và các ngành công nghiệp khác.
2Tiêu chuẩn thực hiện sản phẩm
Q/HHTZH001.1
Kiểm tra chống cháy và chống cháy được thực hiện theo yêu cầu của GB12666-90
Ba: Đặc điểm sử dụng
1. Đánh giá điện áp AC: U0/U 0.6/1KV
Nhiệt độ hoạt động tối đa: 180°C
Nhiệt độ môi trường xung quanh tối thiểu: cài đặt cố định -60°C
2Nhiệt độ cho việc lắp đặt cáp không nên thấp hơn -25 °C.
3- Phân độ uốn cong cho phép của cáp: Phân độ uốn cong tối thiểu của cáp là 10 lần đường kính bên ngoài của cáp
Bốn: Mô hình cơ bản và tên
Bảng 1
|
mô hình |
Tên sản phẩm |
|
YGC |
Cáp điện được bao bọc bằng cao su silicone cách nhiệt |
|
YGCR |
Cáp linh hoạt điện di động được bao bọc bằng cao su silicone cách nhiệt |
|
YGCP |
Cáp điện được bảo vệ bằng gốm silicone cách nhiệt gốm silicone bao bọc đồng |
|
YGC22 |
Cáp điện bọc thép được bao bọc bằng vải silicone cao su cách nhiệt |
|
JGG |
Sợi dây lắp đặt được bao bọc bằng cao su silicone cách nhiệt |
|
JGGR |
Sợi dây mềm lắp đặt di động được bao bọc bằng cao su silicone cách nhiệt |
|
JGGP |
Bảo hiểm cao su silicone, vỏ cao su silicone, dây lắp chắn đan đồng |
|
JHXG |
Sợi dây dẫn động được cách nhiệt bằng cao su silicone |
Lưu ý: Đối với cáp cao su silicon chống cháy, thêm ZR trước số mô hình và dây đồng trong lõi dẫn có thể được đóng hộp.
V. Tên mã và ý nghĩa
Bảng 2
|
Mã |
Có nghĩa là |
|
VÀ |
Mã chuỗi (cáp linh hoạt di động) |
|
G |
Cao su silicone |
|
C |
Trọng |
|
22 |
Áo bọc thép |
|
P |
Vỏ bảo vệ đan đồng |
|
R |
Máy dẫn dây |
|
J |
Sợi dây dẫn động cơ |
6Các chỉ số kỹ thuật chính
1Đối với điện trở DC của các dây dẫn cáp hoàn thành (loại R) (theo GB3956), tham khảo bảng 1 và bảng 2 trong Phụ lục A.
2. Kháng cách nhiệt ở 20 °C không ít hơn 100MΩ/KM
3. Cáp hoàn thành sẽ không bị hỏng khi chịu thử điện áp AC 50HZ 3,5KV / 5min.
7: Thông số kỹ thuật cơ bản và các thông số cấu trúc của cáp
|
Trọng tâm dây*mức cắt ngang danh nghĩa ((mm2) |
Cấu trúc của dây dẫn (số rễ * đường kính) (B/R) mm |
Chiều kính bên ngoài tối đa của cáp (mm) |
Trọng lượng tham chiếu (kg/km) |
||
|
YGC JGGF |
YGCR JGGFR |
YGCR JGGFR |
YGC22 JGG22 |
||
|
1*1.5 |
19*0,32/48*0.20 |
3.2 |
3.5 |
27.5 |
|
|
1 x 2.5 |
19*0,41/51*0.25 |
3.7 |
3.9 |
38.6 |
|
|
1*4 |
19 x 0,52/82 x 0.25 |
4.6 |
5.2 |
55.5 |
|
|
1*6 |
19 x 0,65/123 x 0.25 |
5.6 |
6.5 |
77.7 |
|
|
1*10 |
48*0,52/204*0.25 |
7.2 |
7.8 |
132 |
|
|
1*16 |
75*0,52/323*0.25 |
8.2 |
9.0 |
188 |
|
|
1*25 |
108*0,52/513*0.25 |
10.2 |
11.0 |
312 |
|
|
1*35 |
108*0.65/722*0.25 |
112 |
12.0 |
408 |
|
|
1*50 |
10*2.52/1026*0.25 |
13.5 |
14.5 |
554 |
|
|
1*70 |
19*2.16/1406*0.25 |
16.5 |
17.5 |
762 |
|
|
1*95 |
19*2,52/486*0.50 |
19.0 |
20.5 |
1045 |
|
|
1*120 |
24*2.52/608*0.50 |
20.0 |
22.0 |
1281 |
|
|
1*150 |
30*2.52/760*0.50 |
21.0 |
24.2 |
1612 |
|
|
1*185 |
37*2,52/945*0.50 |
25.0 |
28.0 |
1981 |
|
|
2 x 2.5 |
7 x 0,68/51 x 0.25 |
10.5 |
11.2 |
158 |
272 |
|
2*4 |
19 x 0,52/82 x 0.25 |
12 |
13.2 |
210 |
347 |
|
2*6 |
19 x 0,65/123 x 0.25 |
14.0 |
15.3 |
263 |
407 |
|
2*10 |
7*1.37/204*0.25 |
17.8 |
18.9 |
394 |
562 |
|
2*16 |
7*1.70/323*0.25 |
20.0 |
21.2 |
540 |
724 |
|
2*25 |
7*2,15/513*0.25 |
23.0 |
24.5 |
794 |
828 |
|
2*35 |
7*2.52/722*0.25 |
25.7 |
26.3 |
1037 |
1037 |
|
2*50 |
10*2.52/1026*0.25 |
26.0 |
27.5 |
1236 |
1385 |
|
2*70 |
19*2.16/1406*0.25 |
27.0 |
28.9 |
1647 |
1792 |
|
2*95 |
19*2,52/486*0.50 |
32.0 |
33.9 |
2189 |
2654 |
|
2*120 |
24*2.52/608*0.50 |
45.0 |
48.0 |
2640 |
3180 |
|
2*150 |
30*2.52/760*0.50 |
52.0 |
57.0 |
3280 |
3920 |
|
2*185 |
37*2,52/945*0.50 |
60.0 |
65.0 |
4006 |
4768 |
|
3 x 1.5 |
7*0,52/48*0.20 |
9.7 |
10.7 |
150 |
291 |
|
3 x 2.5 |
7 x 0,68/51 x 0.25 |
11.7 |
12.2 |
196 |
342 |
|
3*4 |
19 x 0,52/82 x 0.25 |
12.6 |
13.5 |
274 |
444 |
|
3*6 |
19 x 0,65/123 x 0.25 |
14.8 |
16.2 |
350 |
531 |
|
3*10 |
7*1.37/204*0.25 |
20.0 |
22.0 |
539 |
737 |
|
3*16 |
7*1.70/323*0.25 |
22.0 |
24.5 |
740 |
972 |
|
3*25 |
7*2,15/513*0.25 |
25.3 |
27.0 |
1139 |
1372 |
|
3*35 |
7*2.52/722*0.25 |
28.0 |
31.5 |
1480 |
1729 |
|
3*50 |
10*2.52/1026*0.25 |
32.0 |
37.5 |
1900 |
2405 |
|
3*70 |
19*2.16/1406*0.25 |
41.0 |
50.0 |
4061 |
3087 |
|
3*95 |
19*2,52/486*0.50 |
45.0 |
55.0 |
997 |
4003 |
|
3*120 |
24*2.52/608*0.50 |
50.0 |
60.0 |
4060 |
4887 |
|
3*150 |
30*2.52/760*0.50 |
60.0 |
65.0 |
5197 |
2995 |
|
3*185 |
37*2,52/945*0.50 |
65.0 |
70.0 |
6279 |
7262 |
|
3 x 4 + 1 x 2.5 |
19 x 0,52/82 x 0.25 |
14.5 |
15.5 |
320 |
481 |
|
3*6+1*4 |
19 x 0,65/123 x 0.25 |
16.2 |
17.8 |
423 |
597 |
|
3*10+1*6 |
7*1.37/204*0.25 |
21.0 |
23.0 |
630 |
827 |
|
3*16+1*10 |
7*1.70/323*0.25 |
23.0 |
25.0 |
888 |
1255 |
|
3*25+1*16 |
7*2,15/513*0.25 |
27.0 |
29.0 |
1375 |
1578 |
|
3*35+1*16 |
7*2.52/722*0.25 |
32.3 |
35.0 |
1690 |
1927 |
|
3*50+1*25 |
10*2.52/1026*0.25 |
36.0 |
40.0 |
2175 |
2760 |
|
3*70+1*35 |
19*2.16/1406*0.25 |
40.0 |
44.0 |
2950 |
3546 |
|
3*95+1*50 |
19*2,52/486*0.50 |
46.0 |
52.0, , , , |
3950 |
4670 |
|
3*120+1*70 |
24*2.52/608*0.50 |
51.0 &, amp;, amp;, lt;, /TD> |
55.0 |
4800 |
5745 |
|
3*150+1*70 |
30*2.52/760*0.50 |
56.0 |
60.0 |
5810 |
6862 |
|
3*185+1*95 |
37*2,52/945*0.50 |
66.0 |
70.0 |
7200 |
8394 |
|
4*4 |
19 x 0,52/82 x 0.25 |
14.2 |
16.2 |
352 |
515 |
|
4*6 |
19 x 0,65/123 x 0.25 |
17.1 |
19.0 |
450 |
629 |
|
4*10 |
7*1.37/204*0.25 |
22.1 |
24.0 |
672 |
881 |
|
4*16 |
7*1.70/323*0.25 |
24.5 |
26.5 |
952 |
1176 |
|
4*25 |
7*2,15/513*0.25 |
27.0 |
31.5 |
1476 |
1673 |
|
4*35 |
7*2.52/722*0.25 |
33.0 |
35.5 |
1876 |
2142 |
|
4*50 |
10*2.52/1026*0.25 |
39.0 |
41.0 |
2392 |
2982 |
|
4*70 |
19*2.16/1406*0.25 |
41.0 |
44.0 |
3300 |
3871 |
|
4*95 |
19*2,52/486*0.50 |
47.0 |
50.0 |
4300 |
5094 |
|
4*120 |
24*2.52/608*0.50 |
49.0 |
54.0 |
5380 |
6187 |
|
4*150 |
30*2.52/760*0.50 |
56.0 |
60.0 |
6750 |
7596 |
|
4*185 |
37*2,52/945*0.50 |
68.0 |
72.0 |
8190 |
9194 |
|
Các thông số cấu trúc của các dây cáp 5 lõi và 3 + 2 cấu trúc được sản xuất bởi công ty chúng tôi không được bao gồm trong bảng này. |
|||||
| Đơn vị-người dẫn, thermoplastic cách nhiệt | |||||||
| 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
| 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
| 1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
| Nhiều-người dẫn, thermoplastic cách nhiệt | |||||||
| 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
| 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
| 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
| Đơn vị-người dẫn, thermostat cách nhiệt | |||||||
| 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
| 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
| 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
| 3135 | 3271 | 3385 | 3529 | 3674 | 3886 | ||
