Cáp điện ô tô 300V 110 lõi
Cáp ô tô cao cấp được thiết kế cho các ứng dụng dây điện bên trong và bên ngoài xe với chứng nhận UL2464.
Thông số kỹ thuật sản phẩm
Số kiểu UL:2464
Điện áp định số:300V
Nhiệt độ định danh:80°C
Tiêu chuẩn:UL758/UL1581
Ứng dụng
Đường dây nội bộ hoặc kết nối bên ngoài của thiết bị điện tử trong các ứng dụng ô tô và công nghiệp.
Thông tin đánh dấu
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Cáp nối
Thông số kỹ thuật
| Kích thước dẫn (AWG) |
Xây dựng (No./mm) |
Chiều kính (mm) |
Độ dày danh nghĩa (mm) |
Chiều kính (mm) |
Trọng tâm |
Tỷ lệ bảo vệ (%) |
Độ dày danh nghĩa (mm) |
Chiều kính (mm) |
Đồng trần (Ω/KM) |
Đồng đóng hộp (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Tùy chọn | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Tùy chọn | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Tùy chọn | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Tùy chọn | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Tùy chọn | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Tùy chọn | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Tùy chọn | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Tùy chọn | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Tùy chọn | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Tùy chọn | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Tùy chọn | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Tùy chọn | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | Tùy chọn | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | Tùy chọn | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | Tùy chọn | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Tùy chọn | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Tùy chọn | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Tùy chọn | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Cấu hình cốt lõi & Mã màu
lõi A (30 dây dẫn)
Người điều khiển:Sợi đồng mềm được đóng hộp 19/0.16±0.003mm
Khép kín:PVC-001 (nhiều màu)
A1. Đỏ
A2. Đỏ với đen
A3. Đỏ với nâu
A4. Đỏ với cam
A5. Đỏ với màu vàng
A6. Đỏ với màu xanh lá cây
A7. Đỏ với màu xanh
A8. Đỏ với tím
A9. Đỏ với màu xám
A10. Đỏ với màu trắng
A11. Màu vàng
A12. màu vàng với màu đen
A13. Màu vàng với màu nâu
A14. Màu vàng với màu đỏ
A15. Màu vàng với màu cam
A16. Màu vàng với màu xanh lá cây
A17. Màu vàng với màu xanh lam
A18. Màu vàng với màu tím
A19. Màu vàng với màu xám
A20. Màu vàng với màu trắng
A21. Xanh
A22. Xanh với đen
A23. Xanh với nâu
A24. Xanh với màu đỏ
A25. Xanh với cam
A26. Xanh với vàng
A27. Xanh với xanh dương
A28. Xanh với tím
A29. Xanh với màu xám
A30. Xanh với trắng
Hình dạng cáp:Mylar rõ ràng bao bì, dây đất, bạc một mặt giấy nhôm
lõi B (30 dây dẫn)
Người điều khiển:Sợi đồng mềm được đóng hộp 19/0.16±0.003mm
Khép kín:PVC-001 (nhiều màu)
B1. màu cam
B2. màu cam với đen
B3. Cam với nâu
B4. Cam với đỏ
B5. màu cam với màu vàng
B6. màu cam với màu xanh lá cây
B7. màu cam với màu xanh
B8. màu cam với tím
B9. màu cam với màu xám
B10. Cam với trắng
B11.
B12. màu xanh với màu đen
B13. Màu xanh với màu nâu
B14. Màu xanh với màu đỏ
B15. Màu xanh với màu cam
B16. Màu xanh với màu vàng
B17. Màu xanh với màu xanh lá cây
B18. Màu xanh với màu tím
B19. Màu xanh với màu xám
B20. Màu xanh với màu trắng
B21. Màu tím
B22. màu tím với màu đen
B23. màu tím với màu nâu
B24. tím với màu đỏ
B25. Màu tím với màu cam
B26. màu tím với màu vàng
B27. Màu tím với màu xanh lá cây
B28. màu tím với màu xanh
B29. màu tím với màu xám
B30. Màu tím với màu trắng
Hình dạng cáp:Mylar rõ ràng bao bì, dây đất, bạc một mặt giấy nhôm
lõi C (25 dây dẫn)
Người điều khiển:Sợi đồng mềm được đóng hộp 19/0.16±0.003mm
Khép kín:PVC-001 (nhiều màu)
C1. màu xám
C2. Xám với đen
C3. Xám với nâu
C4. Xám với màu đỏ
C5. Xám với cam
C6. Xám với màu vàng
C7. Xám với màu xanh lá cây
C8. Xám với màu xanh
C9. Xám với tím
C10. Xám với trắng
C11. trắng
C12. trắng với đen
C13. Trắng với nâu
C14. trắng với màu đỏ
C15. Trắng với cam
C16. Trắng với màu vàng
C17. Trắng với màu xanh lá cây
C18. Trắng với xanh dương
C19. Trắng với tím
C20. màu trắng với màu xám
C21. Màu tím nhạt
C22. màu tím nhạt với màu đen
C23. màu tím nhạt với màu nâu
C24 màu tím nhạt với màu đỏ
C25. Màu tím nhạt với màu cam
Hình dạng cáp:Mylar rõ ràng bao bì, dây đất, bạc một mặt giấy nhôm
lõi D (25 dây dẫn)
Người điều khiển:Sợi đồng mềm được đóng hộp 19/0.16±0.003mm
Khép kín:PVC-001 (nhiều màu)
D1. màu hồng
D2. Hồng với đen
D3. Hồng với nâu
D4. Màu hồng với màu đỏ
D5. Màu hồng với cam
D6. màu hồng với màu vàng
D7. màu hồng với màu xanh lá cây
D8. Màu hồng với màu xanh
D9. Màu hồng với tím
D10. màu hồng với màu xám
D11. Hồng với trắng
D12. Màu xanh nhạt với màu đen
D13. Màu xanh nhạt với màu nâu
D14. Màu xanh nhạt với màu đỏ
D15. Màu xanh nhạt với màu cam
D16. Màu xanh nhạt với màu vàng
D17. Màu xanh nhạt với màu xanh lá cây
D18. Màu xanh nhạt với màu tím
D19. Màu xanh nhạt với màu xám
D20. Màu xanh nhạt với màu trắng
D21. Xanh nhạt với màu đen
D22. Xanh nhạt với nâu
D23. xanh sáng với màu đỏ
D24. Xanh nhạt với màu cam
D25. Xanh nhạt với màu vàng
Hình dạng cáp:Mylar rõ ràng bao bì, dây đất, bạc một mặt giấy nhôm
Tổng hình thành cáp (Trung A + B + C + D)
Đặt đầy:Dải nhét bằng PVC-001 màu trắng φ=2.90mm (nhét giữa)
Bao bì:Mylar trong suốt W=60mm, &=0.025mm

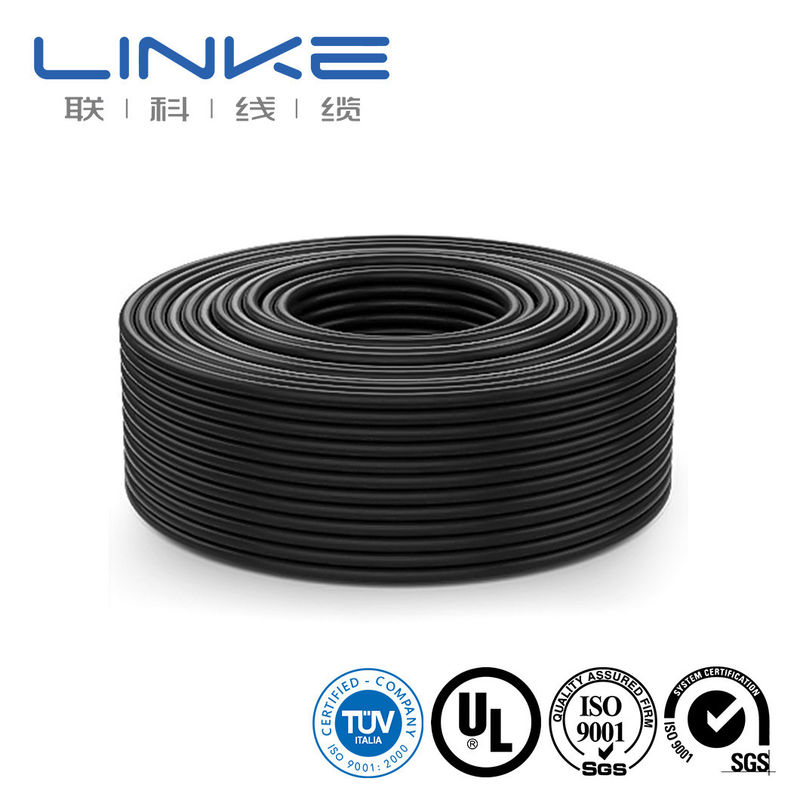

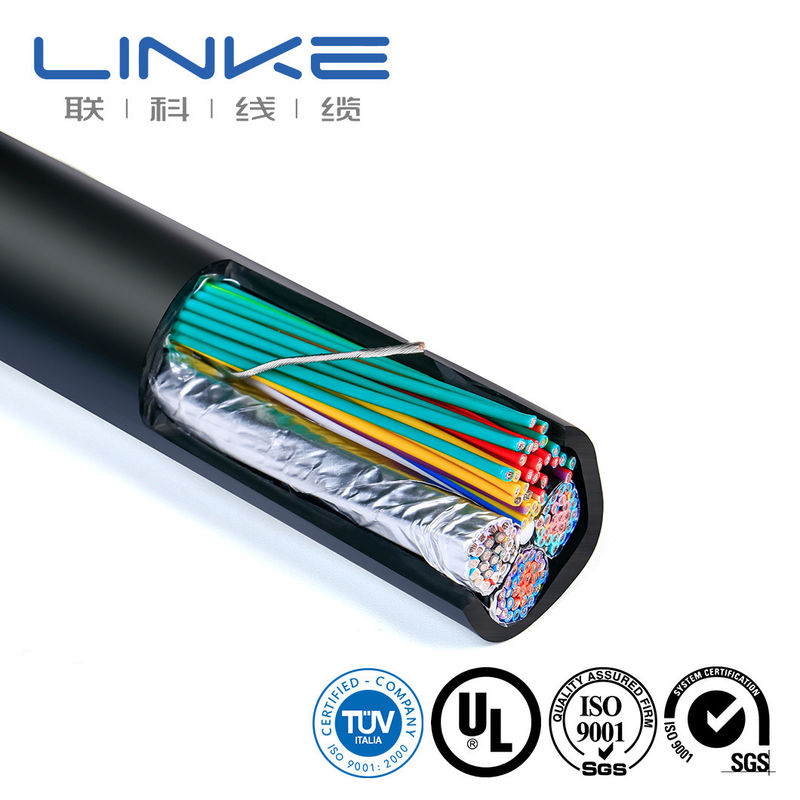

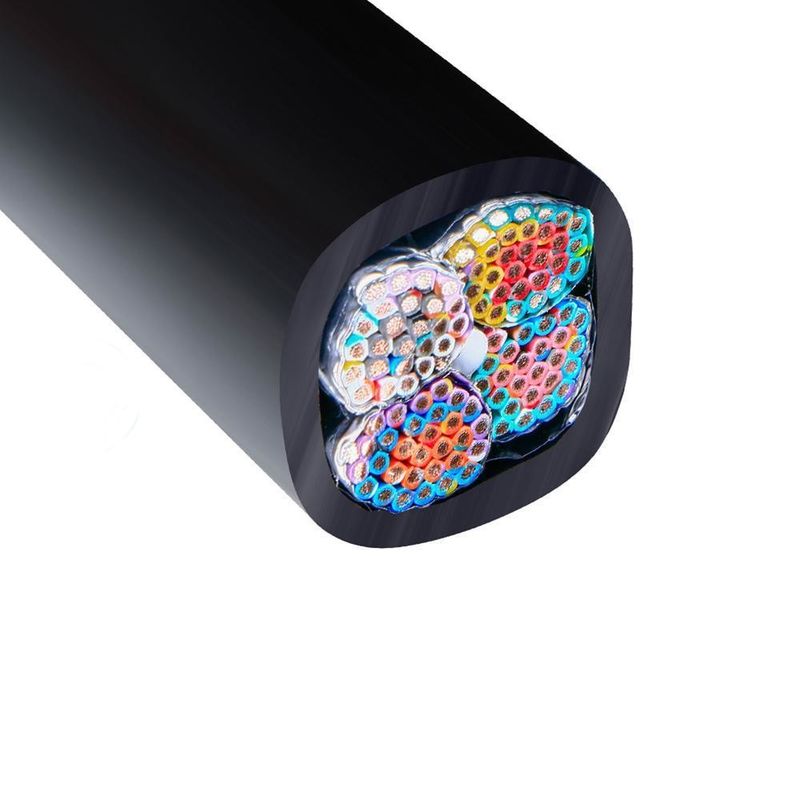

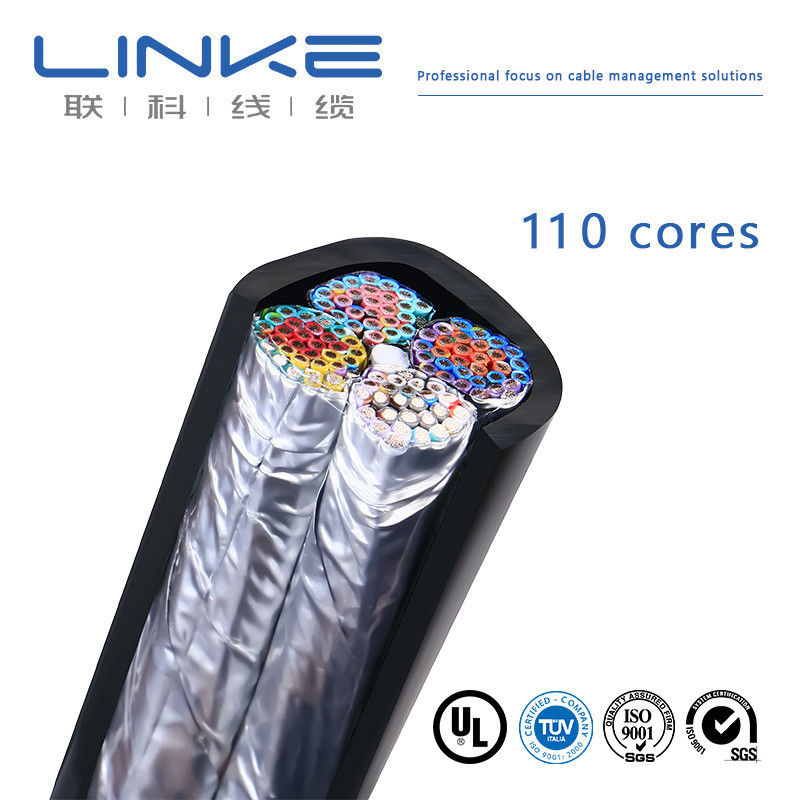

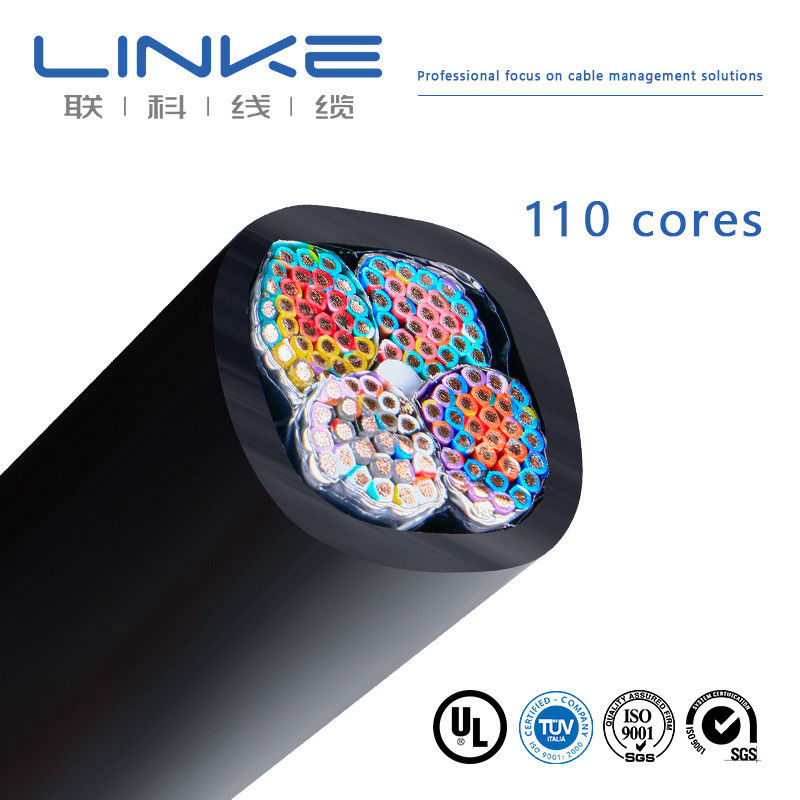

Hình ảnh sản phẩm
Chứng chỉ & Tiêu chuẩn
Sản phẩm của chúng tôi đáp ứng các tiêu chuẩn công nghiệp cao nhất với chứng nhận toàn diện:
Quyền sử dụng sản phẩm:UL 758, RoHS, REACH, CE
Hệ thống quản lý chất lượng:ISO 9001-2015 (tất cả các sản phẩm), ISO 13485 (thiết bị y tế), IATF 16949 (Xe ô tô)
Tiêu chuẩn cách nhiệt UL XLPE:UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Tiêu chuẩn cách nhiệt silicone:UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
Tiêu chuẩn cách nhiệt FEP:UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
