Cáp sạc nhanh DC hiệu suất cao với kết cấu linh hoạt và định mức dòng điện cao dành cho xe điện.

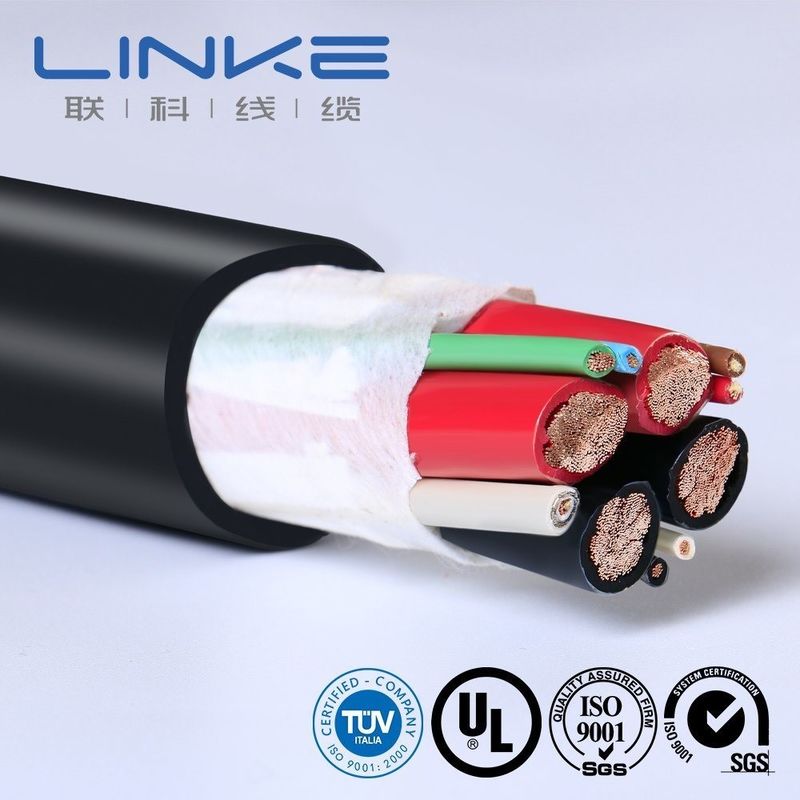

Cáp sạc DC: 350A | 1/0AWG x 4C + 18AWG (CP: che chắn)1C + 14AWG ×1C + 18AWG x 2P + 18AWG x 1C | OD=35mm Vỏ TPE
Cáp sạc xe điện nhanh DC 350 Ampe này được thiết kế cho các ứng dụng sạc hiệu suất cao. Bộ cáp bao gồm:
Được thiết kế với đặc tính cách nhiệt vượt trội, loại cáp này đáp ứng các tiêu chuẩn nghiêm ngặt về khả năng chống cháy, chống dầu, chống lão hóa và tính linh hoạt. Được chứng nhận UL cho thị trường Mỹ, nó mang lại dòng điện đầu ra lớn, công suất cao và tốc độ sạc nhanh.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Điện áp định mức | DC 1000V |
| Nhiệt độ định mức | Áo khoác: -40°C đến 90°C Cách nhiệt: -40°C đến 125°C |
| Điện trở dây dẫn tối đa (20°C) | Đ: 0,242Ω/km B: 0,78Ω/km C: 4,95Ω/km D&E: 26Ω/km |
| Cách điện chịu được điện áp (Lõi A & B, 10m) | AC 2,5kV/5 phút, dòng rò 5mA |
| Khả năng chịu điện áp cáp hoàn chỉnh (Lõi A đến A & B, 10m) | AC 3,5kV/15 phút, dòng rò 5mA |
| Điện trở cách điện tối thiểu (20°C, Lõi A đến A&B) | 500MΩ.km |
| Tài sản | Đặc điểm kỹ thuật |
|---|---|
| Độ bền kéo | ≥20MPa |
| Độ giãn dài | ≥300% |
| Tình trạng tuổi già | 110±1°C×168h |
| Phần trăm độ bền kéo ban đầu | 30% |
| Phần trăm độ giãn dài ban đầu | 30% |
| Kiểm tra ngọn lửa | GB/T 18380.12-2008 |
| Kiểm tra áp suất nhiệt độ cao | 50% |
| Kiểm tra sốc nhiệt | Không có vết nứt |
| Kiểm tra khả năng tương thích | GB/T 33594 |
| Kiểm tra khả năng chống nghiền | GB/T 33594 |
| Kiểm tra đường cong xung quanh | GB/T 33594 |
| Bán kính uốn cong tối thiểu | 6×OD |
| Chống mài mòn | ≥2000 lần |
| Thử nghiệm thời tiết nhân tạo | GB/T 33594 |
| Thử nghiệm tác động ở nhiệt độ thấp | -40°C×16H, Không nứt |
| Kháng hóa chất | GB/T 33594 |
| Axit căng thẳng hóa học | Dung dịch kiềm axit N-Oxal, dung dịch N-natri hydroxit: GB/T 33594 |
| Xe lăn | Yêu cầu và phương pháp thử nghiệm phù hợp với GB/T 20234.1-2015 7.21 |
| Kiểu | Dây dẫn (mm2) | Kết cấu (N/mm) | Dây dẫn DIA (mm) | Vật liệu | Độ dày (mm) | Vật liệu cách nhiệt | Đường kính cách nhiệt (mm) | Điện trở dây dẫn 20°C (Ω/KM) |
|---|---|---|---|---|---|---|---|---|
| EV-YJ | 1,5 | 48/0.20 | 1,60 | đồng | 0,6 | Silicon | 2,90±0,15 | 12,7 |
| EV-YJ | 2,5 | 80/0.20 | 2.06 | đồng | 0,7 | Silicon | 3,50±0,15 | .7,60 |
| EV-YJ | 4 | 128/0.20 | 2,62 | đồng | 0,8 | Silicon | 4,30±0,15 | .44,71 |
| EV-YJ | 6 | 196/0,20 | 3,50 | đồng | 0,8 | Silicon | 5,10±0,20 | 3,14 |
| EV-YJ | 10 | 322/0.20 | 4,50 | đồng | 1,00 | Silicon | 6,70±0,20 | 1,82 |
| EV-YJ | 16 | 513/0.20 | 5,70 | đồng | 1.10 | Silicon | 8,00±0,30 | 1,16 |
| EV-YJ | 25 | 798/0,20 | 7.10 | đồng | 1.3 | Silicon | 9,80±0,30 | .70,743 |
| EV-YJ | 35 | 1121/0.20 | 8 giờ 50 | đồng | 1.3 | Silicon | 11,40±0,30 | .50,527 |
| EV-YJ | 50 | 1596/0,20 | 10.10 | đồng | 1,50 | Silicon | 13,50±0,30 | .30,368 |
| EV-YJ | 70 | 2242/0.20 | 12.10 | đồng | 1,50 | Silicon | 15,50±0,40 | .259 |
| EV-YJ | 95 | 3034/0,20 | 14.10 | đồng | 1,50 | Silicon | 17,50±0,50 | .10,196 |
Linke Cable Technology Co., Ltd là nhà sản xuất dây và cáp hàng đầu tại Trung Quốc với hơn 10 năm kinh nghiệm trong ngành. Chuyên nghiên cứu, phát triển, sản xuất và tiếp thị cáp chất lượng cao, chúng tôi cung cấp các giải pháp cáp toàn diện cho thị trường toàn cầu.
Tại Linke Cable, chúng tôi sử dụng phương pháp tiếp cận giữa kỹ sư với kỹ sư để phát triển các giải pháp cáp ưu việt nhằm nâng cao hiệu suất sản phẩm và cải thiện chất lượng cuộc sống.
| Thương hiệu | LIÊN KẾT | Mặt cắt ngang (mm2) | 0,01-500mm2 |
|---|---|---|---|
| Máy đo dây (AWG) | [ví dụ: 24AWG, 28AWG] | dây dẫn | Đồng đóng hộp/đồng trần, dựa trên yêu cầu của khách hàng |
| Vật liệu cách nhiệt | PVC/TPU/Cao su silicon/PE/PP/XLPE/Nylon/loại khác | Chất liệu áo khoác | [PVC/PU/Cao su/Bện/v.v.] |
| Chứng chỉ | RoHS/REACH/UL/CE/IP68/v.v. | Độ dài tùy chỉnh | [ví dụ: dung sai 1m, 3ft, 5m ±5%] |
| Loại cáp | [Y tế/Nguồn điện/Âm thanh/Đồng trục/Điện/Ô tô/Lưu trữ năng lượng//v.v.] | Che chắn | [Được che chắn/Không được che chắn/Khiên bện] |
| Trở kháng | [ví dụ: 75Ω (đối với cáp đồng trục)] | In/Biểu tượng | [Văn bản/Nhãn/Logo, tối đa. 20 ký tự] |
| Bán kính uốn cong | [ví dụ: đường kính cáp ≥5×] | Đánh giá hiện tại | [ví dụ: 5A] |
| Đánh giá điện áp | [ví dụ: 30V AC/DC] | Vật liệu kết nối | [Mạ vàng/Mạ niken/Đồng thau/v.v.] |
| Đầu nối | [ví dụ: USB Type-C, Giắc cắm 3,5 mm, RJ45] | Áo khoác | CAO SU XLPE hoặc PE hoặc PVC |
| Thời gian giao hàng | 7-14 ngày sau khi xác nhận đơn hàng | Màu sắc | [Đen/Trắng/Đỏ/Pantone tùy chỉnh/v.v.] |
| nhiệt độ | Âm-70oC đến 350oC (-70oC ~ 350oC) | Bưu kiện | Cuộn/hộp/tấm/Tùy chỉnh |
| Dịch vụ hỗ trợ | cáp tùy chỉnh, các giải pháp từ đầu đến cuối, bao gồm cắt, uốn và lắp đặt vấu chính xác (chỉ định vật liệu, ví dụ: mạ đồng/niken) | ||
| KHÔNG. | Mục kiểm tra | Điều kiện kiểm tra | Yêu cầu kiểm tra | Dữ liệu thử nghiệm | Kết quả |
|---|---|---|---|---|---|
| 1 | Kiểm tra kết cấu | 1. Tuân thủ bảng kích thước dây2. Độ dày tối thiểu ≥ 80% độ dày trung bình | Tuân thủ bảng kích thước dây | Tham khảo hồ sơ kiểm tra | Vượt qua |
| 2 | Sốc nhiệt | Quấn mẫu trên một thanh sắt có kích thước quy định, đặt vào lò lão hóa ở nhiệt độ quy định trong 1 giờ, làm nguội mẫu đến nhiệt độ phòng trong ít nhất 30 phút, sau đó quan sát mẫu. | Không có vết nứt trên bề mặt mẫu | Không có vết nứt | Vượt qua |
| 3 | Biến dạng nhiệt | 1. Đo độ dày mẫu (đánh dấu vị trí đo)2. Đặt mẫu và vật cố định vào lò lão hóa để làm nóng trước ở nhiệt độ quy định trong 1 giờ3. Đặt mẫu dưới cột áp suất của thiết bị thử trong 1 giờ4. Đo lại độ dày mẫu ở cùng vị trí | 1. Mẫu không được bị nứt bởi cột áp suất hoặc dây dẫn lộ ra2. Giảm độ dày 50% | Tham khảo hồ sơ kiểm tra | Vượt qua |
| 4 | FT2 | Áp dụng ngọn lửa tiêu chuẩn ở độ cao 125mm một lần | 1. Ngọn lửa không được lan truyền dọc theo chiều dài của nó2. Ngọn lửa không được lan sang các vật liệu dễ cháy gần đó | Tham khảo hồ sơ kiểm tra | Vượt qua |
| 5 | Lão hóa | 1. Lấy năm phần của vỏ bọc dài 200mm2. Đặt mẫu vào lò lão hóa ở 158oC trong 168 giờ3. Sau khi lấy mẫu ra, đặt ở nhiệt độ phòng 23 ± 5oC trong 16 giờ, sau đó kiểm tra độ giãn dài khi đứt và độ bền kéo | 1. Độ giãn dài trước lão hóa ≥ 300%, độ giãn dài sau lão hóa ≥ 80% so với độ giãn dài trước lão hóa2. Độ bền kéo trước khi lão hóa > 1,41kg/mm2, độ bền kéo sau lão hóa ≥ 80% so với trước lão hóa | Tham khảo hồ sơ kiểm tra | Vượt qua |
| 6 | uốn cong lạnh | Bảo quản mẫu trong hộp nhiệt độ thấp ở nhiệt độ quy định trong 4 giờ, mẫu gió trên thanh sắt có kích thước quy định với số vòng quy định, cuộn dây hoàn chỉnh trong vòng 30 giây sau khi mẫu được lấy ra khỏi hộp nhiệt độ thấp | Không có vết nứt trên bề mặt mẫu | Không có vết nứt | Vượt qua |
| 7 | Điện trở dây dẫn | Đo điện trở dây dẫn lõi 1 mét bằng máy đo điện trở DC | Ở 20oC, điện trở 8AWG 2,23Ω/km | Tham khảo hồ sơ kiểm tra | Vượt qua |
