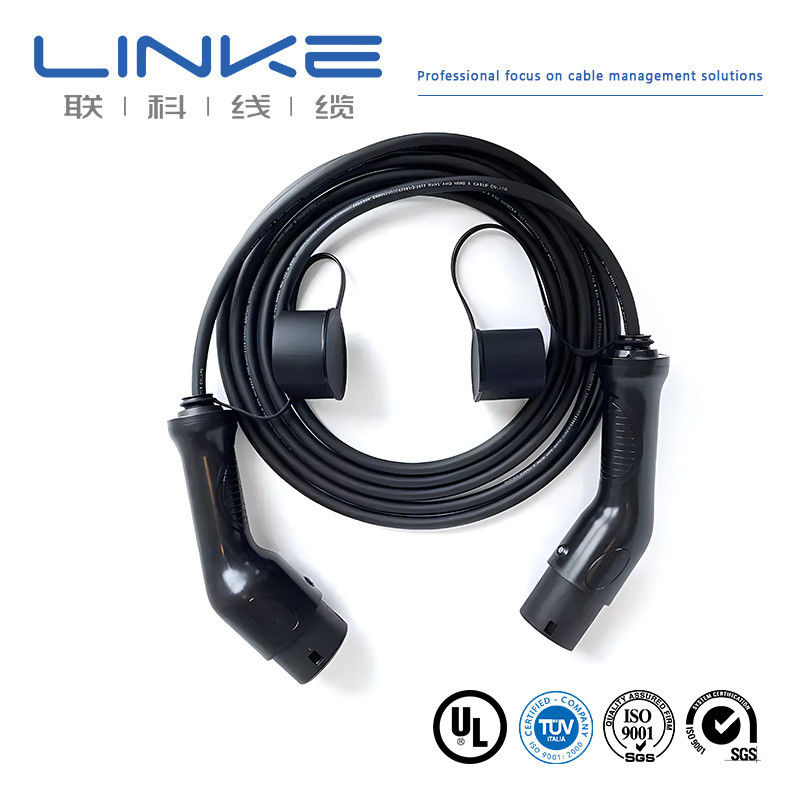

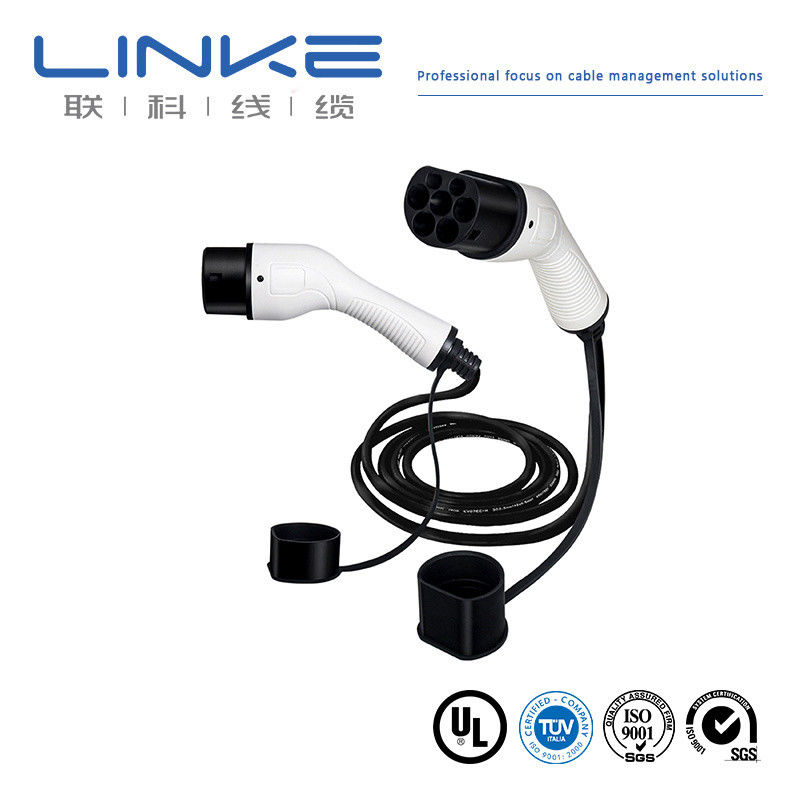

Chất lượng tốt UL 62 32A 5P 2C * 10AWG + 1C * 10AWG + 3C * 18AWG Cáp sạc EV EV
| Thông số kỹ thuật | Tên CABLE | Cáp EV | |||||
| Cáp SPEC | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 | ||||||
| Phù hợp với RoHS | |||||||
| Điểm | A: 2C × 80mm2 | B: 1C × 25mm2 | C: 1C × 4mm2 | D: ((3C × 0,75mm2) ((P2) | E:(7C × 0,75mm2) | ||
| Người điều khiển | Vật liệu | Bốm trần trần | |||||
| Kích thước | 2580/0.20 ± 0.008mm | 798/0,20 ± 0,008mm | 224/0,15±0,008mm +10/1# Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
||
| D.O. ((Ref.) | 12.40±0.25mm | 7.00±0.20mm | 2.70±0.15mm | 1.40±0.10mm | 1.40±0.10mm | ||
| Phòng cách nhiệt | Vật liệu | Thermoplastic(EF2585,85±3A) | |||||
| Độ dày trung bình tối thiểu | 1.60mm | 1.20mm | 1.00mm | 0.50mm | 0.50mm | ||
| Độ dày tối thiểu tại bất kỳ điểm nào | 1.34mm | 0.98mm | 0.80mm | 0.35mm | 0.35mm | ||
| - Bệnh quá liều. | 15.60±0.40mm | 9.60±0.30mm | 4.70±0.20mm | 2.50±0.10mm | 2.50±0.10mm | ||
| CABLING-1 | Bộ lấp | / | Bông | Bông | |||
| Vật liệu | / | AL-mylar(đối mặt ra) | Vải không dệt | ||||
| BRAID | Vật liệu | / | Vàng đóng hộp | / | |||
| Kích thước | / | 0.12mm≥ 60% | / | ||||
| áo khoác | Vật liệu | / | TPE | TPE | |||
| Độ dày trung bình tối thiểu | / | 0.60mm | 0.60mm | ||||
| Độ dày tối thiểu tại bất kỳ điểm nào | / | 0.42mm | 0.42mm | ||||
| - Bệnh quá liều. | / | 7.20±0.25mm | 9.70±0.25mm | ||||
| Cáp điện | Bộ lấp | Sợi dây PP tăng cường | |||||
| Vật liệu | Vải không dệt ((≥ 25% chồng chéo) | ||||||
| Hội đồng | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 | ||||||
| áo khoác | Vật liệu | TPU | |||||
| Độ dày trung bình tối thiểu | 2.80mm | ||||||
| Độ dày tối thiểu tại bất kỳ điểm nào | 2.28mm | ||||||
| - Bệnh quá liều. | 38.00+0.6/-1.00mm | ||||||
| Đặc điểm điện | Các đặc tính vật lý | ||||||
| Điện áp định số:DC 1000V | Sức kéo:≥20MPa | Xét nghiệm áp suất nhiệt độ cao:≤ 50% | |||||
| Nhiệt độ định danh:áo khoác -40 ~ 90oC | Chiều dài:≥ 300% | Xét nghiệm sốc nhiệt:Không nứt. | |||||
| Độ cách nhiệt -40 ~ 125oC | Tình trạng cao tuổi:110±1oC × 168h | Xét nghiệm tương thích:GB/T 33594 | |||||
| Max. kháng điện dẫn(20oC): | Tỷ lệ phần trăm độ bền kéo ban đầu:≤ ± 30% | Xét nghiệm kháng nghiền:GB/T 33594 | |||||
| A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km | Tỷ lệ phần trăm của sự kéo dài ban đầu:≤ ± 30% | Cây cong xung quanh thử nghiệm:GB/T 33594 | |||||
| Khép kín điện áp chịu ((Core A & B,10m): | Thử nghiệm bằng lửa:GB/T 18380.12-2008 | Khoảng bán kính uốn cong:6*OD | |||||
| AC 2.5kV/5min, dòng rò rỉ≤5mA | Xét nghiệm chống thời tiết nhân tạo:GB/T 33594 | Chống mài mòn:≥2000 lần | |||||
| Kết thúc cáp điện áp chịu ((Trọng A đến A & B,10m): | Xét nghiệm va chạm ở nhiệt độ thấp:-40oC x 16h, không có vết nứt | Chống hóa chất:GB/T 33594 | |||||
| AC 3,5kV/15min, dòng rò rỉ≤5mA | Axit căng thẳng hóa học:dung dịch kiềm axit N-oxal, dung dịch hydroxit natri N:GB/T 33594 | ||||||
| Min. Căng suất cách nhiệt(20oC, lõi A đến A & B):500MΩ.km | Xe lăn:Các yêu cầu và phương pháp thử nghiệm phải phù hợp với GB/T 20234.1-2015 7.21 | ||||||
| Cấu trúc | |||||||||||
| Không. | dây dẫn mm2 | cách điện | 20oCKháng điện dẫn (Ω/KM) | ||||||||
| người dẫnmm2 | Cấu trúc(N/mm) | Đạo diễn DIA(mm) | Hướng dẫn viên | Độ dày (mm) | Vật liệu | cách điệnOD (mm) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | đồng | 0.6 | silicone | 2.90±0.15 | ≤127 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | đồng | 0.7 | silicone | 3.50±0.15 | ≤7.60 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | đồng | 0.8 | silicone | 4.30±0.15 | ≤4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | đồng | 0.8 | silicone | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | đồng | 1.00 | silicone | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | đồng | 1.10 | silicone | 8.00±0.30 | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | đồng | 1.3 | silicone | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | đồng | 1.3 | silicone | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | đồng | 1.50 | silicone | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | đồng | 1.50 | silicone | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | đồng | 1.50 | silicone | 17.50±0.50 | ≤0.196 | |||
1. Alà anh một nhà sản xuất hoặc một công ty thương mại?
Chúng tôi là một nhà sản xuất chuyên nghiệp. Chúng tôi có thể kiểm soát đơn đặt hàng của bạn từ đầu đến cuối.
Chào mừng bạn đến thăm chúng tôi. Chúng tôi sẽ đón bạn ở Thâm Quyến.
2Làm thế nào tôi có thể lấy mẫu để kiểm tra chất lượng của bạn?
Các mẫu là miễn phí cho bạn. Khách hàng mới được mong đợi để trả cho chi phí vận chuyển.
3Số lượng đặt hàng tối thiểu là bao nhiêu?
Thường là 100m, tuy nhiên, dây cáp rất nặng.
Anh nên đặt hàng một số lượng thích hợp để tránh hàng hóa cao.
Vận chuyển bằng đường biển là lựa chọn tốt nhất.
4Tôi có thể được giảm giá không?
Nó phụ thuộc vào số lượng của bạn, chúng tôi có thể thực hiện giảm giá và chi phí vận chuyển.
5Công ty của anh có chấp nhận sản xuất OEM không?
Vâng, có thể in tên công ty của bạn, chúng tôi thậm chí tùy chỉnh thẻ chất lượng để quảng bá công ty của bạn
