Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
Linke
Chứng nhận:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Băng hình
Băng hình
Băng hình

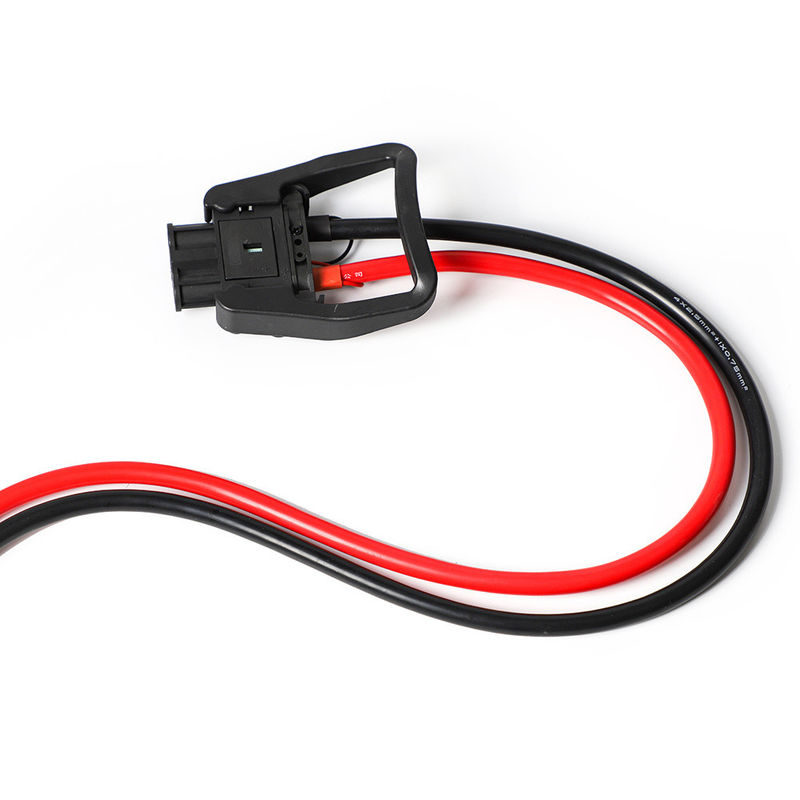

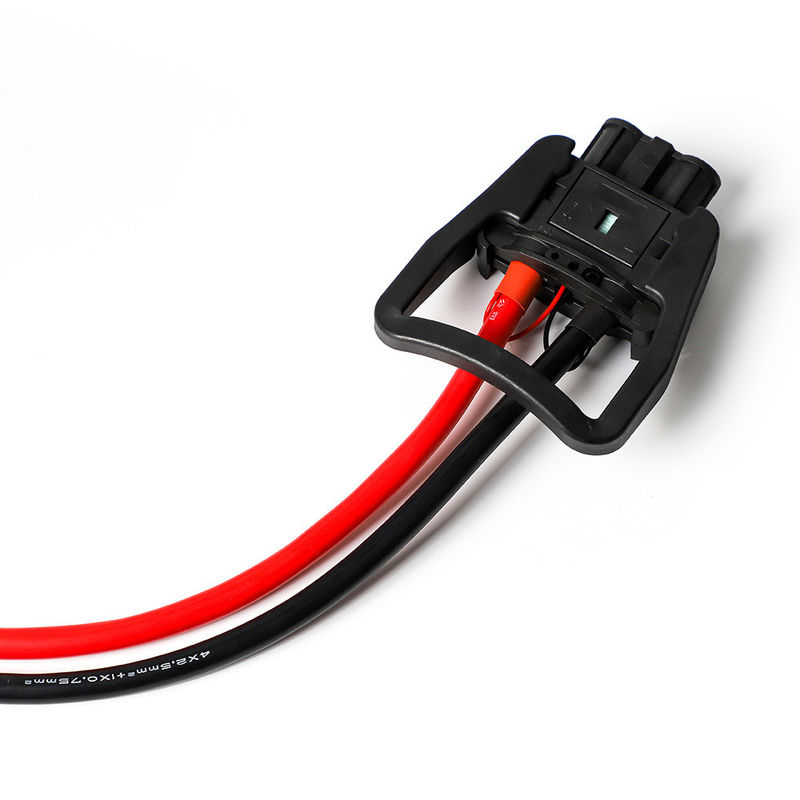

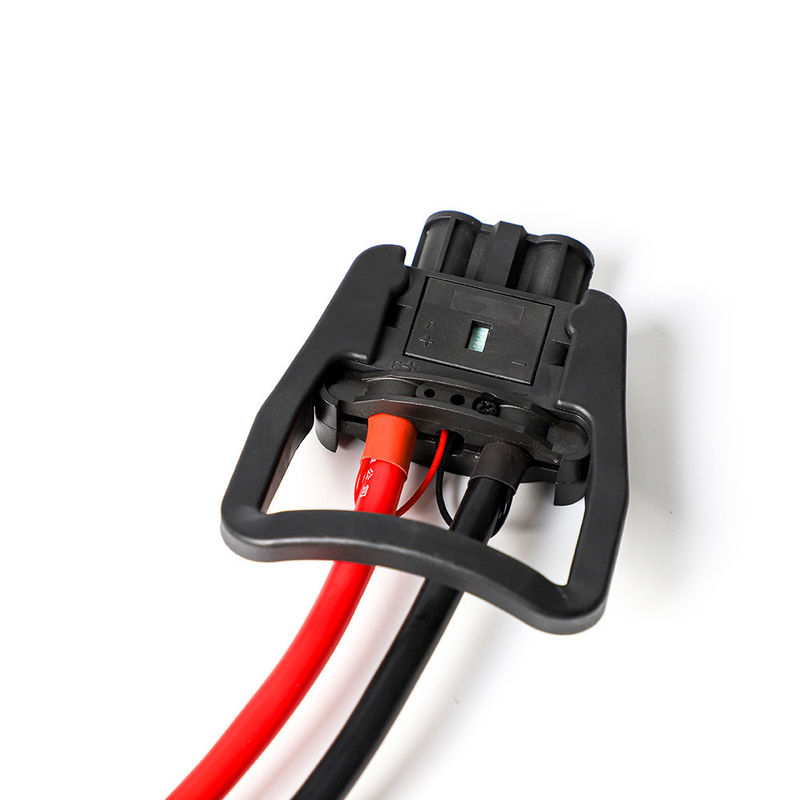

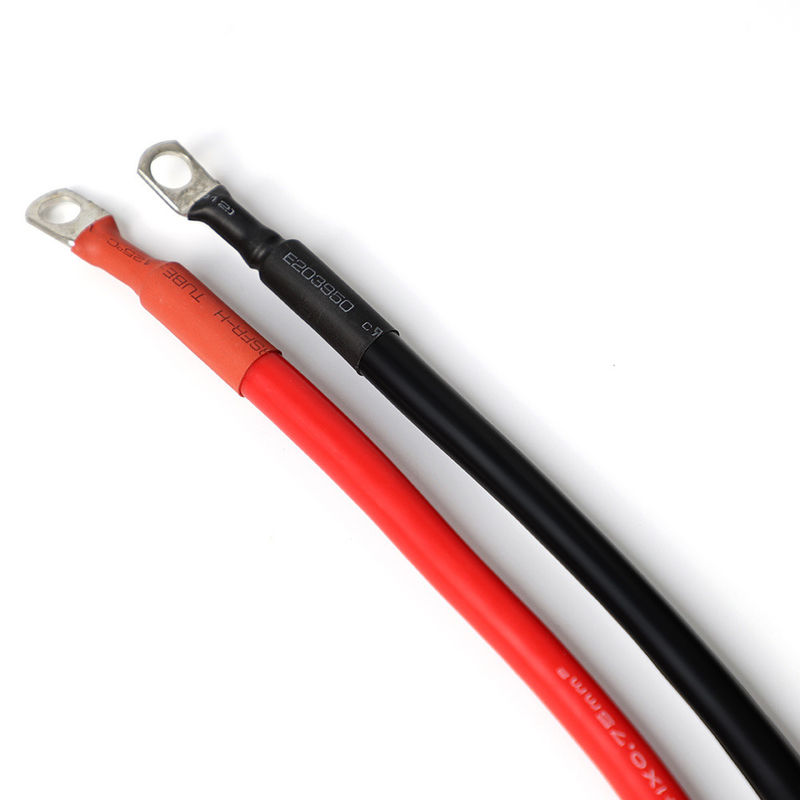

| Thông số kỹ thuật | Tên cáp | Cáp EV |
|---|---|---|
| Thông số kỹ thuật của cáp | 2C*80mm2+1C*25mm2+2C*4mm2+(3C*0.75mm2)(P2)+(7C*0.75mm2) | |
| Phù hợp với RoHS | Vâng. | |
| Điểm | Mô tả |
|---|---|
| A | 2C*80mm2 |
| B | 1C*25mm2 |
| C | 1C*4mm2 |
| D | (3C*0.75mm2) ((P2) |
| E | (7C*0,75mm2) |
| Thành phần | Vật liệu | Kích thước | Tối lượng quá mức (câu dẫn) |
|---|---|---|---|
| A | Bốm trần trần | 2580/0.20 ± 0.008mm | 12.40±0.25mm |
| B | Bốm trần trần | 798/0,20 ± 0,008mm | 7.00±0.20mm |
| C | Bốm trần trần | 224/0.15±0.008mm +10/1# Tinsel+1000D Kevlar | 2.70±0.15mm |
| D | Bốm trần trần | 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar | 1.40±0.10mm |
| E | Bốm trần trần | 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar | 1.40±0.10mm |
| Parameter | Vật liệu | Độ dày trung bình | Độ dày ở bất kỳ điểm nào | - Bệnh quá liều. |
|---|---|---|---|---|
| Tất cả các thành phần | Nhiệt nhựa (EF2585,85±3A) | 1.60mm - 0.50mm | 1.34mm - 0.35mm | 15.60±0.40mm - 2.50±0.10mm |
| Parameter | Giá trị |
|---|---|
| Điện áp định số | DC 1000V |
| Nhiệt độ định danh | Jacket: -40 ~ 90oC, cách nhiệt: -40 ~ 125oC |
| Max. Căng suất điện dẫn (20oC) | A: 0,242Ω/km, B: 0,78Ω/km, C: 4,95Ω/km, D&E: 26Ω/km |
| Phòng chống điện áp cách nhiệt | AC 2,5kV/5min, dòng rò rỉ ≤5mA |
| Khả năng chống điện áp của cáp hoàn thành | AC 3,5kV/15min, dòng rò rỉ ≤5mA |
| Min. Kháng cách nhiệt (20oC) | 500MΩ.km |
| Tài sản | Giá trị |
|---|---|
| Độ bền kéo | ≥20MPa |
| Chiều dài | ≥ 300% |
| Khoảng bán kính uốn cong | 6*OD |
| Chống mài mòn | ≥2000 lần |
| Loại | Đường dẫn mm2 | Cấu trúc | Vật liệu dẫn | Vật liệu cách nhiệt | OD cách nhiệt (mm) | Chống dẫn 20oC (Ω/KM) |
|---|---|---|---|---|---|---|
| EV-YJ | 1.5 | 48/0.20 | Đồng | Silicone | 2.90±0.15 | ≤127 |
| EV-YJ | 2.5 | 80/0.20 | Đồng | Silicone | 3.50±0.15 | ≤ 7.60 |
| EV-YJ | 4 | 128/0.20 | Đồng | Silicone | 4.30±0.15 | ≤4.71 |
| EV-YJ | 6 | 196/0.20 | Đồng | Silicone | 5.10±0.20 | ≤3.14 |
| EV-YJ | 10 | 322/0.20 | Đồng | Silicone | 6.70±0.20 | ≤1.82 |
| Thương hiệu | Đường trái | Chiều cắt ngang (mm2) | 0.01-500mm2 |
| Đường đo dây (AWG) | [ví dụ: 24AWG, 28AWG] | Hướng dẫn viên | Đồng đóng hộp / đồng trần, dựa trên yêu cầu của khách hàng |
| Vật liệu cách nhiệt | PVC/TPU/nhựa silicone/PE/PP/XLPE/Nylon/các loại khác | Vật liệu áo khoác | [PVC / PU / cao su / Braid / v.v.] |
| Giấy chứng nhận | RoHS/REACH/UL/CE/IP68/v.v. | Chiều dài tùy chỉnh | [ví dụ: 1m, 3ft, 5m ± 5% dung sai] |
| Loại cáp | [Y khoa / điện / âm thanh / đồng trục / điện / ô tô / lưu trữ năng lượng / v.v.] | Vệ chắn | [Bảo vệ/không bảo vệ/Bread Shield] |
| Kháng trở | [ví dụ: 75Ω (đối với cáp đồng trục) ] | in/logo | [Nhiều hơn 20 ký tự] |
| Radius cong | [ví dụ, đường kính cáp ≥ 5*] | Đánh giá hiện tại | [ví dụ: 5A] |
| Đánh giá điện áp | [ví dụ: 30V AC/DC] | Vật liệu kết nối | [Đa vàng/đa niken/đa đồng/vv] |
| Bộ kết nối | [ví dụ: USB Type-C, Jack 3,5mm, RJ45] | áo khoác | XLPE hoặc PE hoặc cao su PVC |
| Thời gian giao hàng | 7-14 ngày sau khi xác nhận đơn đặt hàng | Màu sắc | [Mắc/ Trắng/ Đỏ/ Pantone tùy chỉnh/ vv] |
| nhiệt độ | Trừ -70°C đến 350°C ((-70°C ~ 350°C) | Gói | Cuộn/hộp/bảng/Mục vụ |
| Dịch vụ hỗ trợ | cáp tùy chỉnh, các giải pháp từ đầu đến cuối, bao gồm cắt chính xác, nghiền và lắp đặt các ống (chỉ cần xác định vật liệu, ví dụ: đồng / mạ niken) | ||
